LP8860AQVFPRQ1

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 48V PWM Step-Up (Boost) 150mA 4 2V 3V 48V HLQFP-32 贴片安装,黏合安装
供应商型号: LP8860AQVFPRQ1
供应商: 国内现货
标准整包数: 1

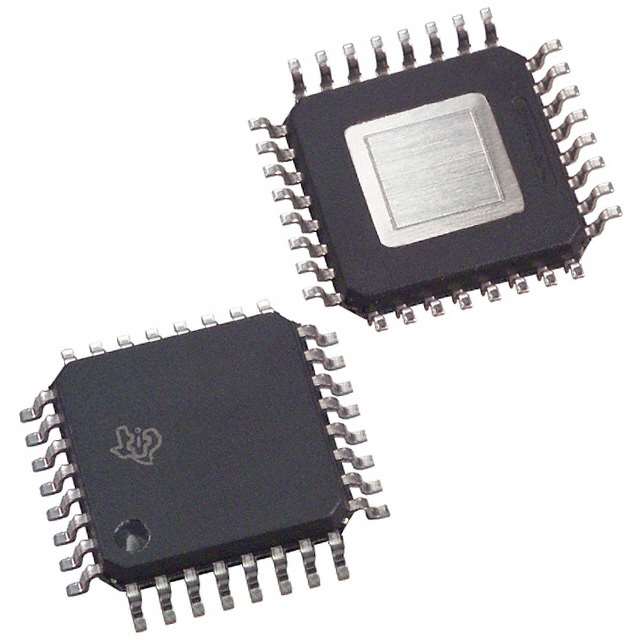

TEXAS INSTRUMENTS LED驱动器 LP8860AQVFPRQ1

LP8860AQVFPRQ1概述


    产品简介


    LP8860-Q1 是一款适用于汽车应用的低电磁干扰(EMI)高效率LED驱动器。它具有四个高精度电流源,每个通道可提供高达150mA的电流。这款芯片集成了先进的功能如混合PWM调光和电流调光,旨在减少电磁干扰、延长LED寿命并提高整体光学效率。产品特别适用于汽车娱乐信息系统、仪表盘、智能镜子、抬头显示器(HUD)、中央信息显示屏(CID)及音频视频导航系统(AVN)的背光应用。

    技术参数


    - 输入电压范围:3V至48V
    - LED电流:每通道可达150mA
    - 调光比:>13000:1(通过外部PWM)
    - 分辨率:16位调光控制(通过SPI或I²C)
    - 电源管理:支持显示模式和集群模式下的独立调光
    - 频率范围:100kHz至2.2MHz(可编程开关频率)
    - 过温保护:自动LED电流减小(通过外部温度传感器)

    产品特点和优势


    - 高精度:LED电流匹配误差仅为0.5%(典型值)
    - 灵活的调光:内置混合PWM和电流调光,提高了效率和可靠性
    - 保护机制:具备多种故障诊断功能,如过压、欠压、过流保护
    - 集成度高:集成外部温度传感器控制,简化设计

    应用案例和使用建议


    LP8860-Q1广泛应用于汽车内饰,如仪表盘、HUD和CID的背光。建议用户根据实际需求选择合适的调光方式,并合理配置外部元件以获得最佳效果。例如,在需要更高亮度的应用中,可以考虑使用更高的PWM频率来降低输出纹波。

    兼容性和支持


    LP8860-Q1支持SPI和I²C接口,便于与多种微控制器通信。德州仪器为该产品提供了详尽的技术文档和支持资源,包括详细的布局指南和示例代码,帮助工程师更快地上手和解决问题。

    常见问题与解决方案


    1. Q: 如何设置外部温度传感器?
    - A: 参考第8章“详细描述”部分的8.3节“特征描述”,按照图示连接外部温度传感器并配置相关寄存器。

    2. Q: 系统效率低怎么办?
    - A: 检查输入电压是否稳定,调整外部电容值以优化滤波效果;同时确认外围电路设计符合要求,避免不必要的能量损耗。

    总结和推荐


    综上所述,LP8860-Q1是一款高性能的汽车级LED驱动器,具备优异的电气特性和灵活的应用灵活性。对于需要高效率和高精度LED调光的汽车应用来说,LP8860-Q1是一个非常理想的选择。强烈推荐使用此产品,尤其是在对电磁干扰和光效有严格要求的应用环境中。德州仪器提供的全面技术支持将进一步确保项目成功实施。

LP8860AQVFPRQ1参数

参数
最大输入电压 48V
输出数量 4
最小输出电压 2V
调光方式 PWM
输出电流 150mA
效率 -
拓扑 Step-Up (Boost)
功率 -
最大输出电压 48V
最小输入电压 3V
7.2mm(Max)
7.2mm(Max)
1.6mm(Max)
通用封装 HLQFP-32
安装方式 贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

LP8860AQVFPRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP8860AQVFPRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LP8860AQVFPRQ1 LP8860AQVFPRQ1数据手册

LP8860AQVFPRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
