LM2937ET-3.3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 57dB 10mA 正极 Fixed 500mA 1 3.3V 4.3V 3.3V 26V 1V@ 500mA 3.3mV 9.9mV TO-220-3 通孔安装 10.16mm(长度)
供应商型号: CY-LM2937ET-3.3
供应商: Avnet
标准整包数: 1

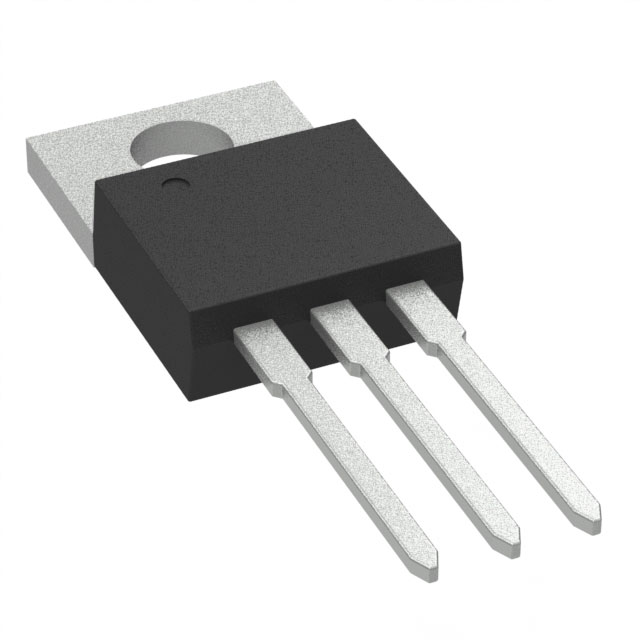

TEXAS INSTRUMENTS LDO稳压器 LM2937ET-3.3

LM2937ET-3.3概述

    LM2937 500-mA Low Dropout Regulator

    1. 产品简介


    LM2937 是一款正电压调节器,能够提供高达 500mA 的负载电流。 此产品使用一个 PNP 功率晶体管来实现低压降特性。当负载电流为 500mA 时,为了使输出电压保持在规定的范围内,所需的最小输入到输出电压差通常为 0.5V。该芯片适用于多种环境温度下工作,从 −40°C 到 125°C。由于它具备强大的短路保护和过热保护功能,因此非常适合应用于汽车和工业控制领域。

    2. 技术参数


    - 输入电压范围: VIN = VOUT + 1V ~ 26V
    - 最大输出电流: 500mA (TO-220 和 DDPAK/TO-263 封装); 400mA (SOT-223 封装)
    - 输出电压精度: ±5%
    - 最大压降: 在满载情况下为 0.5V(保证最大值为 1V)
    - 最大输出噪声电压: 10Hz 至 100kHz 时为 150μVrms(具体取决于型号)
    - 长周期稳定性: 1000 小时内的最大偏移量为 56mV(对于 15V 输出的型号)
    - 环境温度范围: -40°C 至 125°C
    - 热阻:
    - RθJA(结到环境): TO-220 (77.9°C/W), DDPAK/TO-263 (41.8°C/W), SOT-223 (58.3°C/W)

    3. 产品特点和优势


    - 宽工作电压范围: 支持的输入电压范围从 VOUT + 1V 到 26V,确保在不同供电条件下正常工作。
    - 高负载能力: 最大输出电流可达 500mA,能够满足高电流需求的应用。
    - 低压降: 在全负载电流下只需 0.5V 的最小输入到输出电压差。
    - 高可靠性: 具备内部短路保护和过热保护机制,即使在极端环境下也能可靠工作。
    - 适应性强: 能够在广泛的温度范围内稳定运行,适用于各种严苛环境。

    4. 应用案例和使用建议


    应用案例:
    - 汽车: 汽车内部需要多个稳压电源,用于控制单元和其他电子系统。LM2937 可以防止车辆电池连接错误导致的反向电压损坏。
    - 工业控制: 在工业环境中,需要稳定可靠的电源供应。LM2937 能够抵御负载冲击和瞬变电压,保障系统的稳定运行。
    - 点对点电源调节: 在一些分布式电源系统中,LM2937 可以实现点对点的高效电源管理。
    使用建议:
    - 确保输出端接合适的电容以维持输出稳定性。
    - 考虑温度影响,选择合适的封装形式以满足散热需求。
    - 在设计电路板布局时,将引脚 GND 连接到大面积铜箔上以提高散热效果。

    5. 兼容性和支持


    - 兼容性: LM2937 可以与现有的多种电子元器件和设备兼容。在大多数应用场景中,它可以替代其他类型的低压差线性稳压器。
    - 技术支持: Texas Instruments 提供详尽的技术文档和支持服务,包括详细的电气特性表、典型应用电路图和常见问题解答。

    6. 常见问题与解决方案


    - 问题 1: 设备过热。
    - 解决办法: 确保设备周围有良好的散热措施,例如加装散热片或风扇。避免长时间超负荷工作。
    - 问题 2: 输出电压不稳定。
    - 解决办法: 检查输出端的电容值和 ESR 是否符合要求。确保输出电容足够大且具有合适的 ESR 值。
    - 问题 3: 设备进入热关断模式。
    - 解决办法: 重新评估负载电流并调整散热方案。必要时增加额外的散热措施。

    7. 总结和推荐


    综上所述,LM2937 低压差线性稳压器是一款非常出色的电源管理芯片。它具备优秀的电气特性和广泛应用领域的适应性,适合于汽车和工业控制系统。通过合理的使用建议和详细的支持文档,用户可以轻松掌握其工作原理并发挥出最大的效能。总的来说,我强烈推荐这款产品给所有需要高效电源管理解决方案的应用场合。

LM2937ET-3.3参数

参数
最大输出电压 3.3V
Iq-静态电流 10mA
负载调节 3.3mV
输出类型 Fixed
最大压差@电流 1V@ 500mA
纹波抑制-PSRR 57dB
输出电流 500mA
最小输出电压 3.3V
最大输入电压 26V
最小输入电压 4.3V
稳压器数量 1
极性 正极
线路调节 9.9mV
长*宽*高 10.16mm(长度)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 管装

LM2937ET-3.3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2937ET-3.3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM2937ET-3.3 LM2937ET-3.3数据手册

LM2937ET-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1051 ¥ 9.5092
300+ $ 1.0949 ¥ 9.4235
500+ $ 1.0848 ¥ 9.3379
1000+ $ 1.0544 ¥ 8.9095
5000+ $ 1.0544 ¥ 8.9095
库存: 914
起订量: 106 增量: 1
交货地:
最小起订量为:100
合计: ¥ 950.92
直接购买
加入购物车
