TL780-15KCSE3

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 85dB(120Hz) 5.5mA 正极 Fixed 1.5A 1 15V 17.5V 15V 30V 2V@ 1A 75mV 15mV TO-220-3 通孔安装 10.16mm*4.58mm*8.7mm
供应商型号: TL780-15KCSE3
供应商: TI Store
标准整包数: 1

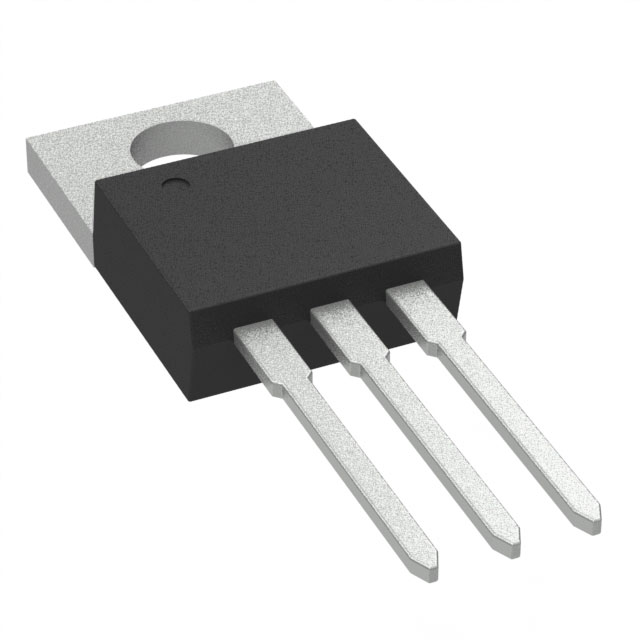

TEXAS INSTRUMENTS LDO稳压器 TL780-15KCSE3

TL780-15KCSE3概述

    正文:TL780系列正电压调节器的技术概述

    1. 产品简介


    TL780系列正电压调节器是德州仪器(Texas Instruments)推出的一款高精度、高性能的稳压器,能够提供高达1.5A的负载电流。该系列产品采用了先进的温度补偿技术,并配备了内部优化的带隙参考电路,使其输出电压精度显著提高。相较于传统的三端调节器,TL780系列具有更好的线性调节性能、负载调节性能及热调节性能。此外,其独特的引脚设计与µA7800系列保持一致,方便客户进行直接替换升级。
    TL780系列正电压调节器广泛应用于工业控制、通信设备、汽车电子、消费类电子产品等领域,适合需要稳定电源输出的应用场景。

    2. 技术参数


    以下为TL780系列的关键技术规格:
    | 参数 | 型号 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |
    |
    | 输出电压 | TL780-05C | 4.9 | 5.0 | 5.1 | V |
    TL780-12C | 11.76 | 12.0 | 12.24 | V |
    TL780-15C | 14.7 | 15.0 | 15.3 | V |
    | 输入电压范围 7.0 25.0 | V |
    | 输出电流 | 1.5 | A |
    | 工作环境温度范围 0 125 | °C |
    | 线性输入调节率 0.5 5.0 | mV |
    | 纹波抑制比 65 85 | dB |
    | 温度系数 0.25 0.62 | mV/°C |
    | 滴落电压 2.0 V |
    其他特性还包括:内部短路限流保护、过热关断保护、高可靠性引脚设计等。

    3. 产品特点和优势


    TL780系列正电压调节器具备以下特点和优势:
    - 高精度输出电压:±1%至±2%的典型输出电压误差范围,满足精密应用需求。
    - 卓越的热管理能力:通过内部集成的过热关断机制,确保设备在极端环境下的稳定运行。
    - 宽泛的工作电压范围:支持多种电压输入场景,适用性广。
    - 与µA7800系列引脚兼容:无需更改现有电路即可实现性能升级。
    - 强大的负载适应性:能够承受高达1.5A的连续负载电流,适用于大功率场景。
    这些特性使得TL780系列成为市场上极具竞争力的产品,尤其适用于对性能要求严格的工业级应用场景。

    4. 应用案例和使用建议


    应用案例:
    1. 工业自动化设备:如PLC控制器、传感器供电模块等,需稳定电压输出以保证系统运行可靠。
    2. 通信设备:TL780可作为网络交换机、路由器等关键部件的电源模块,提升整体稳定性。
    3. 汽车电子:车载ECU、后视镜控制系统等对环境适应性要求较高的领域。
    使用建议:
    - 为保证最佳性能,建议在输入端和输出端分别接入0.33µF和0.22µF的滤波电容。
    - 在输入电压可能快速下降的情况下,可考虑添加反向偏置保护电路,防止器件损坏。
    - 根据具体应用场景选择合适的封装形式(如KTE、KC、KCS等),并遵循推荐的电路布局规范。

    5. 兼容性和支持


    TL780系列可通过不同的封装形式(KTE、KC、KCS、KTT)灵活适配各种应用场景,且引脚布局与µA7800系列完全兼容,方便替代原有设计。德州仪器提供了详尽的技术文档和支持服务,包括但不限于数据手册、参考设计和在线技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常 | 检查输入电压是否超出允许范围,必要时更换电容。 |
    | 设备过热 | 确保散热设计符合要求,降低功耗或增加外部风扇。 |
    | 输出电流不足 | 检查负载连接是否正常,排除短路情况。 |

    7. 总结和推荐


    TL780系列正电压调节器凭借其高精度、宽电压范围、卓越的热管理和优秀的负载适应性,成为了行业内备受推崇的解决方案之一。它不仅适用于工业自动化、通信和汽车电子等高端市场,还能够有效降低设计复杂度并提升系统稳定性。
    综上所述,TL780系列正电压调节器是一款值得信赖的高性能电子元件,强烈推荐用于需要高精度、高可靠性的应用场景。

TL780-15KCSE3参数

参数
Iq-静态电流 5.5mA
纹波抑制-PSRR 85dB(120Hz)
极性 正极
最小输出电压 15V
最小输入电压 17.5V
输出类型 Fixed
最大输入电压 30V
最大压差@电流 2V@ 1A
负载调节 75mV
最大输出电压 15V
输出电流 1.5A
线路调节 15mV
稳压器数量 1
长*宽*高 10.16mm*4.58mm*8.7mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

TL780-15KCSE3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL780-15KCSE3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TL780-15KCSE3 TL780-15KCSE3数据手册

TL780-15KCSE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
