LM3565TLX/NOPB

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V PWM Step-Up (Boost) 930mA 1 5.5V 2.5V 8.5V DSBGA-16 贴片安装,黏合安装
供应商型号: LM3565TLX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LM3565TLX/NOPB

LM3565TLX/NOPB概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型:
    LM3565 是一款专为驱动两个串联闪光LED而设计的4 MHz固定频率电流模式同步升压转换器。它通过高电压电流源允许LED连接到GND平面,无需额外的返回路径回到IC。LM3565还包含一个专用的闪烁触发引脚,用于硬件控制的闪灯功能。
    主要功能:
    - 驱动高达930mA的两个串联闪光LED。
    - 外部硬件控制的闪光和火炬引脚。
    - 8位ADC用于LED电压和输入电压监测。
    - 自动二极管电流调节功能。
    - PWM控制以适应闪光和辅助模式。
    - 故障检测和报告。
    应用领域:
    - 手机相机闪光灯。

    2. 技术参数


    电气特性:
    - 输入电压范围:+2.5V至+5.5V
    - 输出电压范围:+5.5V至+8.5V
    - 工作温度范围:-30°C 至 +125°C
    - 环境温度范围:-30°C 至 +85°C
    - 结温最大值:+150°C
    - 持续功率耗散:内部限制
    - 最大封装焊盘温度(焊接):+260°C
    性能指标:
    - 峰值电流限制:取决于配置
    - 节点到环境热阻:+62.2°C/W
    电气特性表(部分):
    - VOUT = 7.5V时LED电流精度:±5%
    - 电流源头部电压:300mV
    - 过电压保护范围:9.0V - 10.0V
    - 待机电流:1µA
    - 关机电流:1µA
    - 工作静态电流:10mA
    - UVLO锁低电压:2.3V - 2.5V
    - UVLO滞回:50mV - 150mV
    - ADC分辨率:31.4mV
    振荡器和定时特性:
    - 开关频率:4.0MHz(±5%)
    - LED电流上升下降时间:20µs
    - 闪光延迟消磁时间:6.3ms - 11.7ms
    控制接口电压特性:
    - SCL/SDA低电平阈值电压:0.54V
    - SCL/SDA高电平阈值电压:1.26V
    - 输出低电平阈值电压(SDA):0.4V
    - 数据保持时间:0ns

    3. 产品特点和优势


    - 高效率:LM3565具有高效率的同步升压转换器,可以高效驱动两个串联闪光LED。
    - 多保护功能:集成多种保护功能,如过电压保护、输出短路检测等,确保系统的稳定性和可靠性。
    - 灵活控制:支持外部硬件控制的闪光和火炬功能,适合各种应用需求。
    - 精确监测:配备8位ADC用于LED电压和输入电压监测,可以自动调整最大闪灯水平。
    - 简单易用:提供完善的控制逻辑和寄存器,简化系统设计和开发过程。

    4. 应用案例和使用建议


    典型应用场景:
    - 相机手机闪光灯,通过硬件触发实现闪光效果。
    - 在需要精确控制LED亮度的应用中,如工业检测、医疗器械等。
    使用建议:
    - 使用过程中注意输入和输出电容的选择,以确保稳定的电源供给和输出。
    - 定期检查系统的电压和电流,以确保正常运行和延长使用寿命。
    - 由于其紧凑的设计和多功能性,适用于各种便携式设备,但需要注意散热设计,避免长时间过载导致热关断。

    5. 兼容性和支持


    - 兼容性:
    - 支持400kHz I²C兼容接口,便于与其他兼容I²C的系统集成。
    - 内置PWM控制,适用于各种PWM控制的应用。
    - 支持和服务:
    - 详尽的技术文档和参考设计,可在官网下载。
    - 客户支持团队随时解答疑问和技术咨询。

    6. 常见问题与解决方案


    常见问题:
    1. 电流不足或过高:
    - 解决方法:检查输入电压是否在规定范围内;确认外接电容是否符合要求。
    2. 启动失败:
    - 解决方法:检查启动序列是否正确;检查电路连接是否可靠。
    3. 过热保护触发:
    - 解决方法:检查散热措施是否充分;考虑降低负载或增加散热片。

    7. 总结和推荐


    总体评价:
    - LM3565具备出色的电气性能和全面的保护机制,能够在多种复杂环境下稳定工作。
    - 设计紧凑且功能丰富,适用于各类需要高电流驱动闪光LED的应用。
    推荐使用:
    - 强烈推荐给需要高效率、高电流驱动能力的移动设备及工业设备用户。
    - 高度适合作为相机手机或其他手持设备中的闪光灯驱动器。

LM3565TLX/NOPB参数

参数
最小输出电压 5.5V
拓扑 Step-Up (Boost)
最大输入电压 5.5V
输出电流 930mA
功率 -
效率 -
输出数量 1
调光方式 PWM
最大输出电压 8.5V
最小输入电压 2.5V

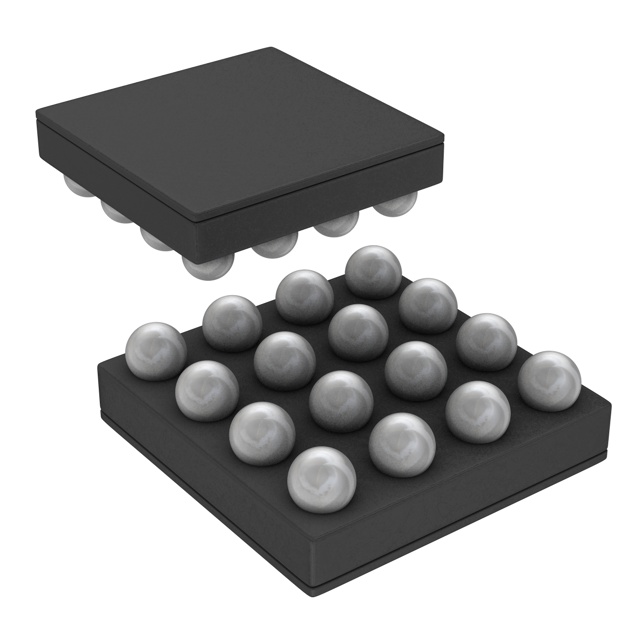

通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM3565TLX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM3565TLX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LM3565TLX/NOPB LM3565TLX/NOPB数据手册

LM3565TLX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.13
2000+ ¥ 4.025
3000+ ¥ 3.92
库存: 16000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 4130
