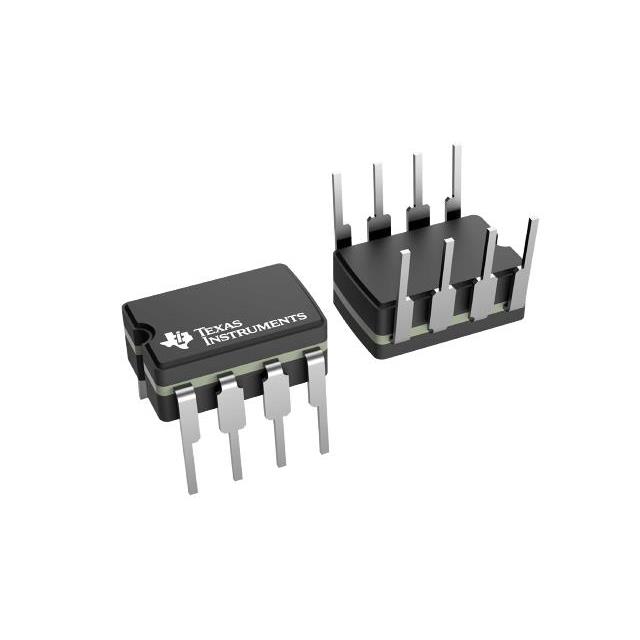

UCC1803J

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Flyback,Forward DIP 通孔安装
供应商型号: UCC1803J
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 其他稳压器 UCC1803J

UCC1803J概述

    UCC280x Low-Power BiCMOS Current-Mode PWM Controllers

    1. 产品简介


    UCC280x系列是一组高性能、低功耗的集成电路,专为离线式和直流到直流固定频率电流模式开关电源而设计。这些控制器集成了实现开关电源所需的全部控制和驱动组件,极大地简化了电路设计。UCC280x系列适用于多种应用场景,例如开关电源(SMPS)、直流到直流转换器、电源模块、汽车电源系统以及电池供电系统。

    2. 技术参数


    以下是UCC280x系列的关键技术参数:
    - 启动电源电流: 100 μA(典型值)
    - 工作电源电流: 500 μA(典型值)
    - 最大工作频率: 1 MHz
    - 内部软启动: 支持
    - 电流感应输入前沿消隐: 支持
    - 输出引脚峰值电流: 1 A
    - 电流感应到门驱动输出响应时间: 70 ns(典型值)
    - 电压参考精度: 1.5%
    - 封装: SOIC (8),3.91 mm × 4.90 mm
    - 工作温度范围: -40°C 到 125°C

    3. 产品特点和优势


    UCC280x系列具有多个独特的功能和优势,使其在市场上具有竞争力:
    - 低功耗: 启动和运行时电源电流极低,适合便携式和节能型设备。
    - 高集成度: 集成所有控制和驱动组件,减少外部元器件数量。
    - 内部软启动和前沿消隐: 有助于保护电路并提高可靠性。
    - 快速响应: 电流感应到门驱动输出的响应时间为70 ns,提高了系统的动态性能。
    - 与UC3842系列引脚兼容: 易于替代现有设计,降低开发成本。

    4. 应用案例和使用建议


    UCC280x系列被广泛应用于各种电源管理系统中,例如:
    - 开关电源(SMPS): 用于笔记本电脑充电器、移动设备适配器等。
    - 直流到直流转换器: 在电动汽车充电桩、服务器电源系统中使用。
    - 电池供电系统: 适用于无线耳机、手持设备等。
    使用建议:
    - 选择合适的参考电压: 不同型号(如UCC2803和UCC2805)适用于不同的电压需求。
    - 确保正确的电源输入: VCC电压应在1 V到UVLO阈值之间。
    - 优化接地布局: 尽可能缩短GND走线长度以提高稳定性。

    5. 兼容性和支持


    UCC280x系列与UC3842和UC3842A系列具有相同的引脚配置,因此易于替代。德州仪器提供了丰富的技术支持资源,包括应用指南、培训课程和在线论坛,帮助用户解决设计和应用中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 设备启动时电源电流过高。
    - 解决方案: 检查启动阈值设置是否正确,确保VCC电压在启动阈值范围内。

    - 问题: 输出波形不规则。
    - 解决方案: 检查时钟频率和RC网络参数设置是否正确,调整振荡器参数以获得稳定输出。

    - 问题: 设备过热。
    - 解决方案: 确保合理的散热设计,避免长时间超过最大工作温度范围。

    7. 总结和推荐


    UCC280x系列控制器以其低功耗、高集成度和广泛的适用性成为开关电源和直流到直流转换器的理想选择。无论是新项目还是现有设计升级,它都能提供卓越的性能和可靠性。强烈推荐在需要高效、紧凑电源解决方案的应用中使用UCC280x系列。

UCC1803J参数

参数
拓扑 Boost,Flyback,Forward
通用封装 DIP
安装方式 通孔安装
应用等级 军用级
包装方式 管装
