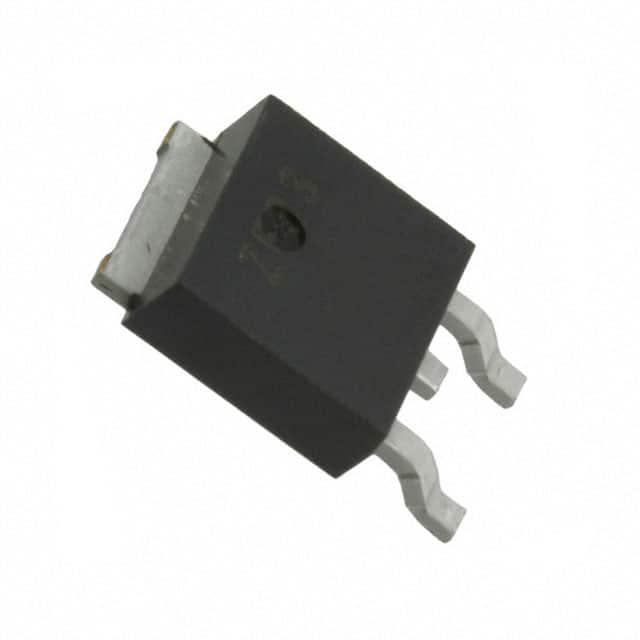

TL750M05CKTER

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 60mA 正极 Fixed 750mA 1 5V 6V 5V 26V 600mV@ 750mA 50mV 50mV 贴片安装,黏合安装
供应商型号: 25E-TL750M05CKTER
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TL750M05CKTER

TL750M05CKTER概述

    TL750M系列低压差线性稳压器技术手册

    产品简介


    TL750M系列低压差(LDO)线性稳压器是专为电池供电系统设计的产品。它们具备过电压保护和限流电路,能保护稳压器和受控系统免受故障影响。适用于各种负载下的高可靠性要求,尤其适合于待机电源系统。

    技术参数


    - 输出电压:5V, 8V, 10V 和 12V。
    - 输入电压范围:6V至26V。
    - 最大输出电流:750mA。
    - 最大热阻:TO-220 KCS封装22°C/W,TO-263 KTT封装25.3°C/W,PowerFlex KVU封装28°C/W。
    - 工作温度范围:-40°C至125°C。
    - 绝对最大额定值:瞬态输入电压可达60V。
    - 内部保护功能:过压保护、过温保护、内部限流和过载保护。

    产品特点和优势


    1. 超低静态电流:在全负载条件下也维持极低的静态电流,确保低功耗,适用于待机电源系统。
    2. 高纹波抑制能力:在120Hz频率下,纹波抑制比达到50dB以上,保证了输出电压的稳定性。
    3. 宽输入电压范围:从6V到26V,适应不同的供电需求。
    4. 良好的负载瞬态响应:瞬态输入电压和输出电压均能在毫秒级内恢复稳定。

    应用案例和使用建议


    - 电池供电系统:适用于笔记本电脑、移动设备等需要长时间工作的设备。
    - 汽车电子系统:内置60V负载断开保护和反向电池保护,可应用于汽车动力系统。
    - 工业控制设备:由于其宽温度范围和强大的保护特性,非常适合工业环境中。
    - 使用建议:根据不同的负载条件选择合适的输出电容器,并调整等效串联电阻(ESR)以获得最佳的稳定性和性能。建议在低电流应用中使用小电阻串联电容器,以便更好地模拟图1和图2所示的ESR范围。

    兼容性和支持


    - 兼容性:TL750M系列可以与多种不同的电子元器件和系统兼容,适用于不同类型的电路板设计。
    - 支持和服务:德州仪器提供详尽的技术文档和应用指南,帮助用户理解和使用该系列产品。技术支持热线和在线论坛也提供了丰富的资源。

    常见问题与解决方案


    1. 问题:产品启动时无法正常工作。
    - 解决办法:检查输入电压是否符合要求,确认电容器和电阻值是否正确设置。
    2. 问题:输出电压不稳定。
    - 解决办法:检查负载电容器的ESR值是否在推荐范围内,进行必要的调整。

    总结和推荐


    TL750M系列低压差线性稳压器凭借其优秀的性能、广泛的适用性和可靠性,在多种应用场景中表现出色。它特别适合电池供电系统、汽车电子系统及工业控制系统。德州仪器提供的全面技术支持和优质服务使得该产品在市场上具有很高的竞争力。对于需要高效、可靠稳压解决方案的用户,强烈推荐使用TL750M系列。

TL750M05CKTER参数

参数
输出类型 Fixed
最小输入电压 6V
最小输出电压 5V
负载调节 50mV
线路调节 50mV
纹波抑制-PSRR 55dB(120Hz)
输出电流 750mA
稳压器数量 1
最大输出电压 5V
极性 正极
Iq-静态电流 60mA
最大输入电压 26V
最大压差@电流 600mV@ 750mA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TL750M05CKTER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL750M05CKTER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TL750M05CKTER TL750M05CKTER数据手册

TL750M05CKTER封装设计

查看详情并下载
Symbol
Footprint
3D Model
