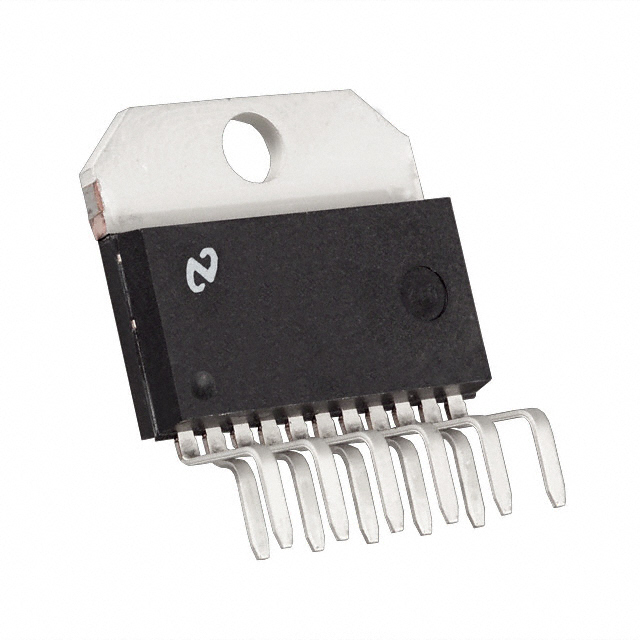

LM2984CT

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 50mA 正极 Fixed 6V 5V 26V 1V@ 0.5A,600mV@ 250mA 50mV 50mV TO-220-11 通孔安装 20.02mm*4.5mm*10.69mm
供应商型号: LM2984CT-ND
供应商: Digi-Key
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LM2984CT

LM2984CT概述


    产品简介


    LM2984C Microprocessor Power Supply System
    LM2984C是一款正电压调节器,集成了三个独立且相互跟踪的输出,能够在典型的微处理器系统中为逻辑电路、外围传感器及备用内存提供电力。本产品包含监视自身高电流输出及外部微处理器的电路,一旦检测到任何错误状态,会立即设置并保持一个复位错误标志,直至异常情况终止。由于这些功能在同一封装内实现,相较于传统设计可显著节省电路板空间。LM2984C具备非常低的压降(在额定输出电流时仅为0.6V),并能通过调整进入待机模式来将空载电流降至1mA。此外,该产品也适用于汽车应用,具有反向电池保护和过压保护等功能。固定输出为5V,采用塑料TO-220功率封装。

    技术参数


    - 输出电流: 主输出:超过500mA;缓冲输出:100mA;备用输出:7.5mA
    - 工作电压范围: 6V至26V
    - 压降:
    - 主输出:在500mA负载下为0.53V至1.00V
    - 缓冲输出:在100mA负载下为0.35V至0.60V
    - 备用输出:在7.5mA负载下为0.38V至0.70V
    - 线性调节率: ±25mV(9V至16V输入电压)
    - 负载调节率: ±50mV(主输出),±50mV(缓冲输出),±50mV(备用输出)
    - 最大功耗: 内部限制
    - 工作温度范围: 0°C至+125°C
    - 存储温度范围: -65°C至+150°C

    产品特点和优势


    LM2984C的主要特点是其三路低压差跟踪调节器的设计,可以独立工作或相互追踪以维持输出稳定。此产品的独特之处在于其内部集成的多种保护机制,包括短路保护、过热保护等。此外,通过ON/OFF开关控制高电流输出,实现了在待机模式下的节能。LM2984C不仅提供了稳定的电源供应,还具备快速的响应时间和强大的保护功能,在实际应用中表现出色。

    应用案例和使用建议


    典型应用场景:
    1. 微处理器系统电源管理: LM2984C用于稳定为微处理器系统供电,特别是在复杂多变的工作环境中,能够有效处理电源波动。

    2. 汽车电子系统: 在车辆中,即使在极端条件下也能确保电源的稳定性和可靠性,如反接电池安装或双电池跳转。
    使用建议:
    - 确保所有输出端连接相应的电容,以保证系统的稳定性。例如,主输出至少需要10mF的电容,并且电容的ESR必须匹配。
    - 使用钽电解电容器以确保在低至-40°C的环境下仍保持性能稳定。
    - 建议使用ON/OFF开关以控制高电流输出,便于系统在不同工作模式之间的切换。

    兼容性和支持


    LM2984C与常见的微处理器系统兼容,提供多种封装形式,以适应不同的应用场景。此外,制造商提供了详尽的技术支持文档和在线资源,帮助用户理解和利用LM2984C的各项功能。对于复杂的系统集成问题,用户可以通过联系官方技术支持获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源波动导致输出不稳定 | 确保正确连接输出电容,并检查其ESR值是否符合要求 |
    | 过热保护触发 | 检查散热设计,必要时增加散热片或风扇 |
    | 输出电压超出限定范围 | 调整Rt和Ct的阻值以改变复位延迟时间 |

    总结和推荐


    综上所述,LM2984C Microprocessor Power Supply System凭借其优秀的性能和广泛的应用范围,是一款极具竞争力的产品。其低功耗设计和强大的保护功能使其成为微处理器系统电源管理的理想选择。强烈推荐给需要高性能电源管理解决方案的工程师和技术人员。

LM2984CT参数

参数
线路调节 50mV
纹波抑制-PSRR -
最小输出电压 -
Iq-静态电流 50mA
输出类型 Fixed
输出电流 -
极性 正极
最大输入电压 26V
负载调节 50mV
最大输出电压 5V
最小输入电压 6V
稳压器数量 -
最大压差@电流 1V@ 0.5A,600mV@ 250mA
长*宽*高 20.02mm*4.5mm*10.69mm
通用封装 TO-220-11
安装方式 通孔安装
应用等级 商用级
包装方式 托盘

LM2984CT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2984CT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM2984CT LM2984CT数据手册

LM2984CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 6.0984 ¥ 51.0363
库存: 0
起订量: 80 增量: 1
交货地:
最小起订量为:80
合计: ¥ 0
直接购买
加入购物车
