LP5524TMX-5/NOPB

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 5.5V PWM PWM 25mA 4 2.7V 2.7V 5.5V DSBGA-9 导线安装,贴片安装,黏合安装 1.22mm*1.22mm*360μm
供应商型号: LP5524TMX-5/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LED驱动器 LP5524TMX-5/NOPB

LP5524TMX-5/NOPB概述

    LP5524 四通道LED驱动器技术手册

    1. 产品简介


    LP5524 是一款由德州仪器(Texas Instruments)设计的四通道LED驱动器,专为需要高精度电流控制的应用而设计。它集成了两个独立控制的电流源银行,能够分别驱动二次显示、键盘背光及指示灯。LP5524 具有高达100mA的总输出电流能力,每路LED的最大驱动电流可达25mA。通过应用脉冲宽度调制(PWM)信号,LP5524 可以实现亮度调节,支持外部ISET电阻设置LED电流。

    2. 技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 每路LED最大驱动电流:25mA
    - 电流匹配精度:±0.4%
    - PWM亮度控制
    - 过流保护
    - 快速瞬态响应

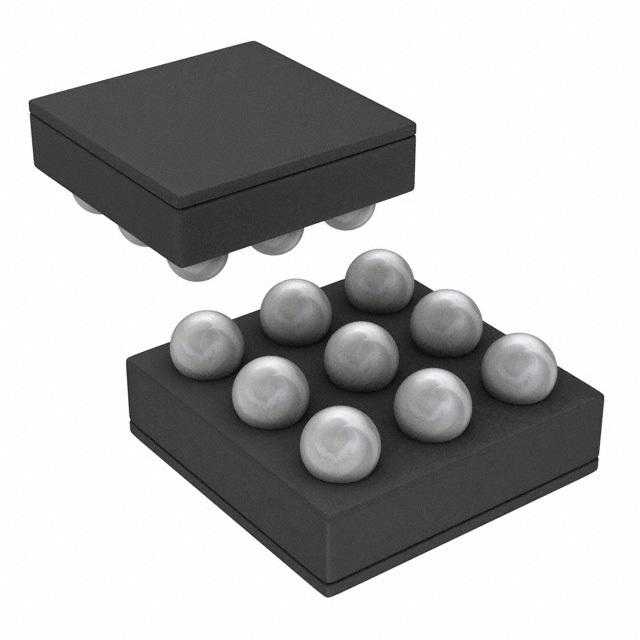

    - 封装尺寸:9针DSBGA,1.24mm×1.24mm×0.6mm(L×W×H)
    - 工作温度范围:-40°C 至 125°C
    - 热阻:101.9°C/W(结到环境)

    3. 产品特点和优势


    LP5524 的优势在于其极高的集成度和小巧的封装尺寸,使得系统设计更加紧凑。其支持的外部ISET电阻可以方便地调整每个LED的驱动电流。此外,其优秀的电流匹配精度和PWM控制功能使其在各种照明和指示应用中表现出色。

    4. 应用案例和使用建议


    - 应用领域:主要用于小型显示器背光、键盘LED背光及指示灯。
    - 设计要求:
    - 最小输入电压:2.7V
    - ISET电阻值:建议使用34kΩ
    - 输出电流:最大可达60mA
    - 最大LED正向电压:2.625V
    - 使用建议:确保外部ISET电阻的选择适当,以满足特定的应用需求。此外,为了减少线噪声,在输入端可以添加陶瓷电容。

    5. 兼容性和支持


    LP5524 可以直接应用于多种电路板设计中,其小巧的封装使得安装更为简便。德州仪器提供丰富的文档和技术支持,包括设计指南和样品申请,帮助用户快速部署和调试。

    6. 常见问题与解决方案


    - 问题1:PWM信号频率低时,LED可能出现闪烁现象。
    - 解决方案:提高PWM信号频率至100Hz以上,以避免可见的闪烁。
    - 问题2:LED电流不稳定。
    - 解决方案:检查并校准ISET电阻值,确保正确的LED电流设定。
    - 问题3:LED亮度不足。
    - 解决方案:增加ISET电阻值或增大输入电压,以提高LED电流。

    7. 总结和推荐


    LP5524 是一款高性能、易于集成的四通道LED驱动器,特别适用于需要高精度电流控制和紧凑设计的应用场合。其优越的电流匹配精度和PWM亮度控制功能使其成为同类产品中的佼佼者。对于需要高可靠性、小体积和精确亮度控制的项目,LP5524 是一个非常值得考虑的选择。强烈推荐将其作为新项目的首选LED驱动器。

LP5524TMX-5/NOPB参数

参数
调光方式 PWM
最小输入电压 2.7V
最大输出电压 5.5V
效率 -
最大输入电压 5.5V
输出数量 4
拓扑 PWM
最小输出电压 2.7V
输出电流 25mA
功率 -
长*宽*高 1.22mm*1.22mm*360μm
通用封装 DSBGA-9
安装方式 导线安装,贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP5524TMX-5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5524TMX-5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS LP5524TMX-5/NOPB LP5524TMX-5/NOPB数据手册

LP5524TMX-5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.9972
2000+ ¥ 2.921
3000+ ¥ 2.8448
库存: 21000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2997.2
