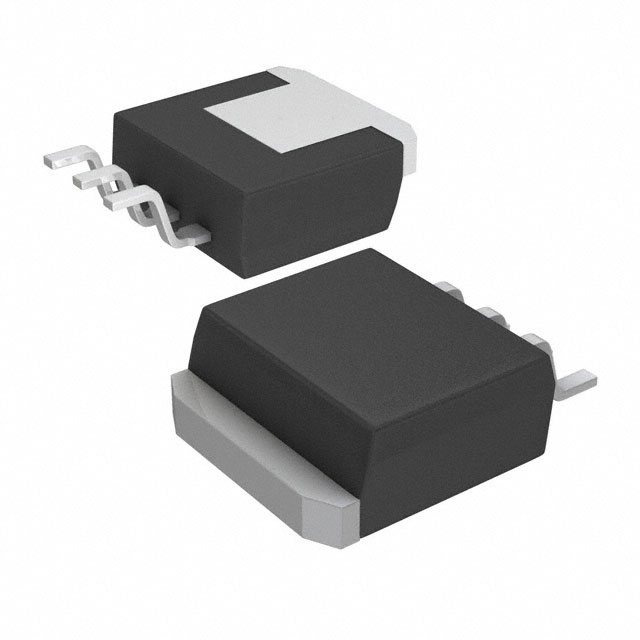

UA7815CKTTR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 78dB(120Hz) 8mA 正极 Fixed 1.5A 1 15V 17.5V 15V 30V 2V@ 1A 300mV 300mV DDPAK,TO-263-3 贴片安装,黏合安装 10.18mm*8.41mm*4.44mm
供应商型号: UA7815CKTTR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UA7815CKTTR

UA7815CKTTR概述

    文章标题:μA78xx固定正电压调节器:技术和应用综述

    1. 产品简介


    μA78xx系列固定正电压调节器由德州仪器(Texas Instruments)设计制造,专为广泛的应用而开发,适用于卡片级稳压以消除单点稳压相关的问题。这些调节器提供5V、8V、10V、12V、15V和24V等不同的固定输出电压选项,每个器件都能提供高达1.5A的输出电流。此系列产品包括uA7805、uA7808、uA7810、uA7812、uA7815和uA7824,具有广泛的应用范围,例如便携式设备、计算机服务器和电信设备。

    2. 技术参数


    以下是μA78xx系列的一些关键技术和性能参数:
    | 参数 | 基本值 |

    | 输出电流 | 最大1.5A |
    | 输入电压 | 7V至38V |
    | 输出电压 | 5V至24V |
    | 热保护 | 内置热关断功能 |
    | 稳定性 | 无需外部电容 |
    | 封装形式 | TO-220、TO-263 |
    具体产品的详细电气特性如下:
    - uA7805:
    - 输出电压:4.8V至5.2V
    - 输入电压:7V至20V
    - uA7808:
    - 输出电压:7.7V至8.3V
    - 输入电压:10.5V至23V
    - uA7810:
    - 输出电压:9.6V至10.4V
    - 输入电压:12.5V至25V
    - uA7812:
    - 输出电压:11.5V至12.5V
    - 输入电压:14.5V至27V
    - uA7815:
    - 输出电压:14.4V至15.6V
    - 输入电压:17.5V至30V
    - uA7824:
    - 输出电压:23V至25V
    - 输入电压:27V至38V
    此外,所有型号均支持最高1.5A的输出电流,热关断功能确保其在过载情况下的安全。

    3. 产品特点和优势


    μA78xx系列的优势在于其高功率处理能力和内建的热保护功能。这些特性使得器件能够在恶劣条件下稳定运行,并且在负载过重时自动降低输出电流以防止过热。此外,其内部电路设计使其在使用时几乎不需要额外的外部电容即可保持稳定输出,这大大简化了安装和调试过程。

    4. 应用案例和使用建议


    应用案例:
    - 在计算设备中用于电源管理
    - 电信设备中实现稳定的电源供应
    - 在需要严格稳压的应用中作为精密调节器的一部分
    使用建议:
    - 在选择特定型号时,请根据具体需求确定所需的输入和输出电压范围。
    - 确保散热良好,特别是对于高负载应用。
    - 使用适当的布局和走线,减少EMI干扰。

    5. 兼容性和支持


    μA78xx系列通常可与现有系统无缝集成,但应遵循制造商推荐的电源供应指南和布局建议。德州仪器提供了详尽的技术文档和支持资源,以帮助用户更好地理解和使用这些器件。

    6. 常见问题与解决方案


    - Q: 设备工作时温度过高怎么办?
    - A: 检查散热片是否安装正确,确保良好的空气流通。如果温度仍然过高,考虑更换更大散热面积的散热片。
    - Q: 输出电压不稳定如何处理?
    - A: 检查输入电压是否在规定的范围内。如有必要,调整输入电压或增加滤波电容。

    7. 总结和推荐


    μA78xx系列凭借其强大的输出能力、内置热保护功能及简易的稳定性,成为电源管理和精密调节的理想选择。特别适合在高要求环境中使用,如便携设备、计算机服务器和电信基础设施。总体而言,我强烈推荐使用这些优质的固定正电压调节器。

UA7815CKTTR参数

参数
线路调节 300mV
最小输出电压 15V
输出电流 1.5A
最大输出电压 15V
Iq-静态电流 8mA
稳压器数量 1
最小输入电压 17.5V
纹波抑制-PSRR 78dB(120Hz)
最大输入电压 30V
最大压差@电流 2V@ 1A
极性 正极
负载调节 300mV
输出类型 Fixed
长*宽*高 10.18mm*8.41mm*4.44mm
通用封装 DDPAK,TO-263-3
安装方式 贴片安装,黏合安装
零件状态 最后售卖
包装方式 散装,卷带包装

UA7815CKTTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA7815CKTTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA7815CKTTR UA7815CKTTR数据手册

UA7815CKTTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.4551
3000+ ¥ 3.3708
6000+ ¥ 3.2584
库存: 75450
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 3455.1
