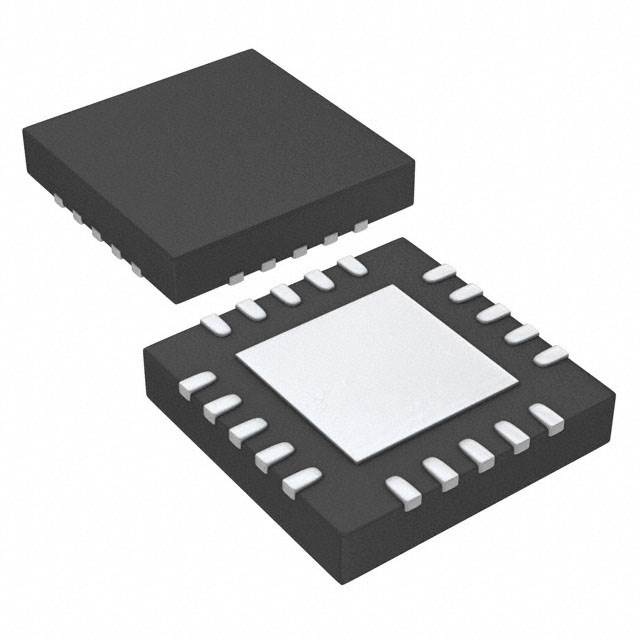

TPS74201RGWRG4

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB~42dB(1kHz~300kHz) 115μA 正极 Adjustable 1.5A 1 800mV 800mV 3.6V 5.5V 120mV@ 1.5A 0.04%/A(Typ) 0.0005(Typ) QFN 贴片安装,黏合安装 5mm*5mm*900μm
供应商型号: 595-TPS74201RGWRG4
供应商: Mouser
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS74201RGWRG4

TPS74201RGWRG4概述

    TPS74201 1.5-A Ultra-LDO调节器技术手册

    产品简介


    TPS74201是一款超低压差(Ultra-LDO)线性稳压器,由德州仪器(Texas Instruments)设计制造。该调节器的主要特点是输入电压范围宽,从0.8V到5.5V,且具有可编程软启动(Soft-Start)功能,能够通过外部电容来设定启动时间。此外,TPS74201具有出色的负载和线路调节能力,精度可达±0.2%,使其适用于多种电源管理需求,如现场可编程门阵列(FPGA)、数字信号处理器(DSP)核心和I/O电压、服务器、后置调节应用等。

    技术参数


    - 输入电压范围:0.8V至5.5V
    - 输出电压范围:0.8V至3.6V
    - 软启动:通过SS引脚可编程设置
    - 精度:1%(负载、线路和温度范围内)
    - 低压差:典型值为55mV(在1.5A电流下)
    - 工作温度范围:-40°C至125°C
    - 热阻:
    - RθJA:26.6°C/W(DDPAK/TO-263封装)
    - RθJC(top):41.7°C/W(DDPAK/TO-263封装)
    - RθJB:12.5°C/W(DDPAK/TO-263封装)

    产品特点和优势


    1. 高精度:在-40°C至125°C的工作温度范围内保持1%的输出电压精度。
    2. 低功耗:典型值仅为55mV的低压差,适合电池供电设备。
    3. 灵活性:通过可编程软启动功能可实现平稳的启动过程,减少对输入电源的压力。
    4. 紧凑封装:提供多种封装选项,包括小尺寸的VQFN和DDPAK/TO-263,适合空间受限的应用场合。
    5. 可靠性:在严苛环境下表现出色,符合JEDEC标准。

    应用案例和使用建议


    TPS74201适用于多种需要精确电压调节的应用,如:
    - FPGA和DSP核心电压:由于其出色的负载和线路调节能力,可以为这些高性能处理器提供稳定的电源。
    - 服务器电源管理:其宽泛的输入电压范围和高精度使其成为数据中心和服务器电源的理想选择。
    使用建议:
    1. 在使用过程中,建议确保输入电压稳定,避免因电压波动导致输出电压不准确。
    2. 软启动时间可以根据具体需求通过外部电容进行调整,以满足不同的启动要求。
    3. 为了提高散热效果,可以考虑增加散热片或采用更大面积的PCB板。

    兼容性和支持


    TPS74201与其他TI的产品兼容,可通过官方提供的工具和支持资源进行系统集成和调试。TI提供了丰富的文档和技术支持,包括数据手册、应用笔记和在线社区资源,确保用户可以轻松上手。

    常见问题与解决方案


    - 问题:如何设置软启动时间?
    解决方法:通过在SS引脚上连接不同容量的电容来实现不同的软启动时间。通常情况下,电容越大,启动时间越长。
    - 问题:如何确定最佳输入电容?
    解决方法:根据输出电流和电容特性,参考数据手册中的推荐值。一般推荐至少1μF的陶瓷电容用于输入端。

    总结和推荐


    TPS74201凭借其广泛的输入电压范围、高精度、快速响应和紧凑的封装,是需要精密电压调节应用的理想选择。其卓越的性能和丰富的功能使其在市场上具备较强的竞争力。因此,我们强烈推荐在需要高可靠性和高精度电压调节的场合中使用TPS74201。
    以上是对TPS74201调节器的全面技术手册解析,涵盖了其基本特性、详细技术规格、应用实例及使用建议等方面的内容。希望此篇技术文章能够帮助您更好地理解和使用该产品。

TPS74201RGWRG4参数

参数
最小输入电压 800mV
极性 正极
线路调节 0.0005(Typ)
最大输出电压 3.6V
最大压差@电流 120mV@ 1.5A
输出电流 1.5A
最大输入电压 5.5V
稳压器数量 1
Iq-静态电流 115μA
输出类型 Adjustable
负载调节 0.04%/A(Typ)
最小输出电压 800mV
纹波抑制-PSRR 73dB~42dB(1kHz~300kHz)
长*宽*高 5mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装
