LP2986AIMX-3.3/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 65dB(1kHz) 120μA 正极 Fixed 200mA 1 3.3V 2.1V 3.3V 16V 350mV@ 200mA 0.014%/V SOIC-8 贴片安装,黏合安装
供应商型号: LP2986AIMX-3.3/NOPB
供应商: 云汉优选
标准整包数: 1

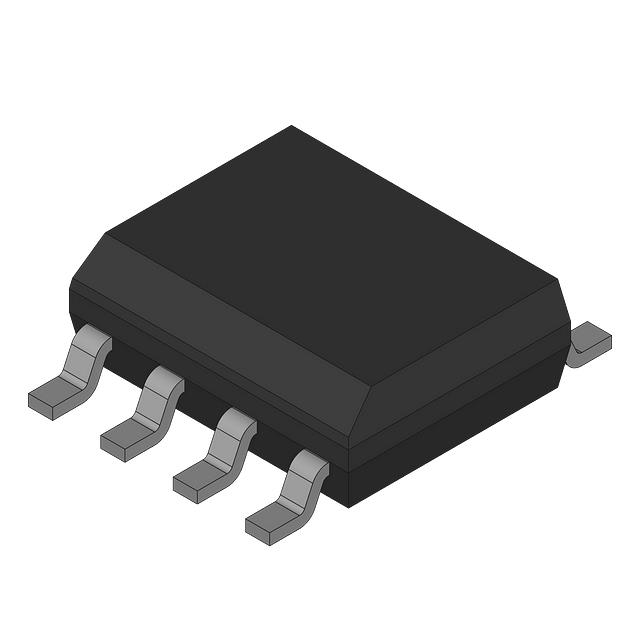

TEXAS INSTRUMENTS LDO稳压器 LP2986AIMX-3.3/NOPB

LP2986AIMX-3.3/NOPB概述


    产品简介


    LP2986 微功耗超低压差固定或可调电压稳压器
    LP2986 是一款高性能、微功耗的低电压差(LDO)稳压器,能够提供高达 200mA 的输出电流。该产品主要用于各种需要稳定供电的应用场合,如智能手机、掌上电脑/笔记本电脑、摄像机、个人音响系统及相机等。通过内置的电阻分压器,LP2986 支持固定的精密输出电压和可调输出电压,使其在不同应用中具备广泛的灵活性。

    技术参数


    - 输入电压范围: 2.1V 至 16V(最大 16V)
    - 输出精度: 固定输出:±0.5%(A 级),±1%(标准级)
    - 负载电流能力: 额定 200mA 输出电流
    - 静态电流: 关闭模式下小于 1μA
    - 负载电流下的地电流: 典型值为 1mA(200mA 负载时),200μA(10mA 负载时)
    - 工作温度范围: -40°C 至 +125°C
    - 热关断保护: 具有过温过流保护功能
    - 休眠模式: 在关闭模式下能显著降低静态电流
    - 瞬态响应: 典型的瞬态响应使得输出电压在变化负载时稳定

    产品特点和优势


    - 超低功耗: 静态电流极低,适合于便携式设备。
    - 高精度输出: 保证在不同工作条件下的输出电压准确性。
    - 高可靠性和安全性: 过温、过流保护设计确保了产品的安全性和可靠性。
    - 灵活性: 可通过外部电阻分压器调整输出电压,适用于多种应用场景。
    - 优越的瞬态响应: 快速响应负载变化,保持输出电压的稳定性。

    应用案例和使用建议


    LP2986 广泛应用于消费类电子产品,例如智能手机和平板电脑,其中典型的使用场景是为其内部电路提供稳定的电源。对于使用 LP2986 的系统,建议采取适当的散热措施,特别是当需要大电流输出时。在实际应用中,合理布局电源走线和接地路径能够进一步提升系统的稳定性和可靠性。

    兼容性和支持


    LP2986 支持多种封装形式,包括 SOIC、VSSOP 和 WSON,适合不同的应用需求。Texas Instruments 提供详尽的技术文档和支持资源,涵盖安装指南、电气特性说明和故障排除指导,以帮助用户有效利用这款稳压器。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载电流和输入电压是否在规定的范围内,同时确认外部分压器连接正确无误。

    - 问题: 设备在某些条件下出现过热现象。
    - 解决方案: 优化散热设计,考虑增加散热片或使用更有效的散热材料。
    - 问题: 稳压器进入休眠模式后无法正常唤醒。
    - 解决方案: 检查关闭信号是否正确发出,确保信号符合器件的要求。

    总结和推荐


    综上所述,LP2986 是一款非常可靠的微功耗稳压器,具有出色的性能和广泛的适用性。它的高精度、超低功耗和强大的保护机制使其成为许多应用的理想选择。强烈推荐使用这款稳压器来满足需要稳定且高效的电源供应的设备需求。无论是从技术指标还是从实际应用的角度来看,LP2986 都表现出色,能够满足多种设计需求。

LP2986AIMX-3.3/NOPB参数

参数
最小输入电压 2.1V
纹波抑制-PSRR 65dB(1kHz)
负载调节 -
输出类型 Fixed
最小输出电压 3.3V
最大压差@电流 350mV@ 200mA
稳压器数量 1
极性 正极
输出电流 200mA
Iq-静态电流 120μA
最大输出电压 3.3V
线路调节 0.014%/V
最大输入电压 16V
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LP2986AIMX-3.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2986AIMX-3.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2986AIMX-3.3/NOPB LP2986AIMX-3.3/NOPB数据手册

LP2986AIMX-3.3/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
