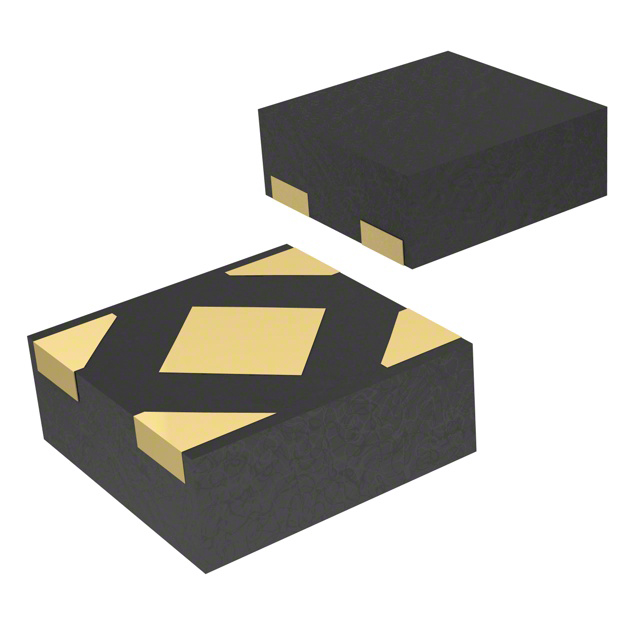

LP5907SNX-2.5/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 90dB~60dB(100Hz~100kHz) 25μA 正极 Fixed 250mA 1 2.5V 2.2V 2.5V 5.5V 250mV@ 250mA 0.001%/mA(Typ) 0.02(Typ) SON 贴片安装
供应商型号: LP5907SNX-2.5/NOPB
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS LDO稳压器 LP5907SNX-2.5/NOPB

LP5907SNX-2.5/NOPB概述

    LP5907:250-mA超低噪声低压差稳压器

    产品简介


    LP5907 是一款由德州仪器(Texas Instruments)生产的超低噪声、低静态电流的低压差线性稳压器(Low Dropout Linear Regulator, LDO)。它能提供高达250mA的输出电流,并具有非常低的噪声和高电源抑制比(Power Supply Rejection Ratio, PSRR),使其非常适合应用于RF(射频)电路、模拟电路、便携式设备和电池供电设备中。LP5907 在各种应用中的表现尤为出色,包括移动电话、平板电脑、数码相机、音频设备、便携式医疗设备以及智能仪表等。

    技术参数


    LP5907 的技术参数包括以下几个方面:
    - 输入电压范围:2.2 V 至 5.5 V
    - 输出电压范围:1.2 V 至 4.5 V(以25mV为步长)
    - 工作温度范围:-40°C 至 125°C
    - 稳定性:1 μF陶瓷输入电容和输出电容即可实现稳定
    - 静态电流(使能时):12 μA
    - 低关断电压降:典型值120 mV(最大值200 mV)
    - 输出电压噪声:小于6.5 µVRMS
    - 电源抑制比(PSRR):1 kHz时82 dB

    产品特点和优势


    LP5907 具备诸多优势:
    - 无需外部噪声旁路电容
    - 支持远程输出电容放置
    - 提供过载和短路保护
    - 极低的输出电压噪声
    - 出色的负载瞬态响应
    - 远低于同类产品的静态电流
    这些特点使 LP5907 成为需要极高电源纯净度和低功耗的高性能应用的理想选择。特别是在对噪声要求极为严格的RF、PLL(锁相环)、VCO(压控振荡器)和时钟电源供应系统中表现出色。

    应用案例和使用建议


    LP5907 的典型应用场景包括移动设备、数码相机、音频设备、便携式医疗设备等。在实际使用中,应注意以下几点:
    - 确保输入和输出电容的容量符合要求,推荐使用X7R陶瓷电容器。
    - 在使用过程中需注意环境温度,确保其在-40°C至125°C范围内正常工作。
    - 合理选择输出电压,避免超过额定范围。
    根据手册中提供的设计工具,如 WEBENCH® Power Designer,可以轻松创建自定义设计方案。这有助于快速准确地实现所需电路,提高开发效率。

    兼容性和支持


    LP5907 可以与多种封装形式配合使用,包括DSBGA(4针)、SOT-23(5针)和X2SON(4针)。对于不同封装的详细信息,可以在手册的机械、包装和订购信息部分找到。
    德州仪器提供了广泛的技术文档和支持资源,包括参考设计、软件工具、社区论坛等,这些资源能够帮助开发者快速上手并解决可能出现的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:启动时输出电压不稳定
    - 解决方案:检查启动电容的容值是否符合要求,确保在0.7 µF到10 µF之间。
    - 问题2:无法正确启用稳压器
    - 解决方案:确认EN引脚的阈值电压设置是否正确。低电压(VIH)将开启稳压器。
    - 问题3:输出电压不达标
    - 解决方案:检查输出电容是否满足最低容量要求,并考虑电容类型的热稳定性。

    总结和推荐


    综上所述,LP5907 是一款功能强大且易于使用的低压差稳压器,特别适用于需要极低噪声和高电源纯净度的应用场合。其出色的性能指标、稳定的电气特性及广泛的适用性使其成为众多设备的理想选择。如果你正在寻找一款高性能、高可靠性的低压差稳压器,LP5907 将是一个值得考虑的优秀选项。强烈推荐使用这款产品。

LP5907SNX-2.5/NOPB参数

参数
最小输出电压 2.5V
最小输入电压 2.2V
Iq-静态电流 25μA
负载调节 0.001%/mA(Typ)
最大输入电压 5.5V
最大输出电压 2.5V
稳压器数量 1
最大压差@电流 250mV@ 250mA
输出类型 Fixed
输出电流 250mA
极性 正极
纹波抑制-PSRR 90dB~60dB(100Hz~100kHz)
线路调节 0.02(Typ)
1.05mm(Max)
1.05mm(Max)
350μm(Max)
通用封装 SON
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LP5907SNX-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5907SNX-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5907SNX-2.5/NOPB LP5907SNX-2.5/NOPB数据手册

LP5907SNX-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
