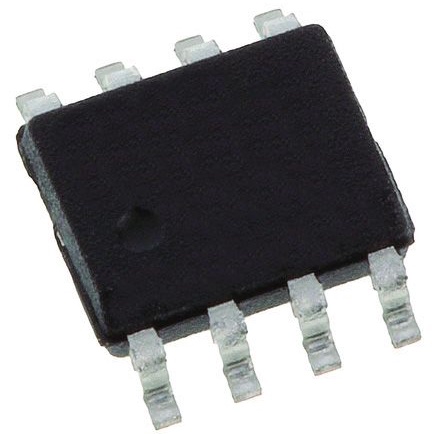

OPA684IDG4

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.7mA 820V/μs 1.9GHz 1 1.5mV 5μA 210MHz SOP 贴片安装
供应商型号: CY-OPA684IDG4
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 仪表放大器 OPA684IDG4

OPA684IDG4概述

    # Texas Instruments OPA684 低功耗电流反馈运算放大器

    产品简介


    基本介绍
    OPA684 是一款高性能的低功耗、宽频带电流反馈(CFB)运算放大器,具有出色的线性度和极低的失真性能。它首次引入了内部闭环输入缓冲结构,从而显著提高了低功耗电流反馈放大器的整体性能。此芯片支持单电源 +5V 至 +12V 或双电源 ±2.5V 至 ±6.0V 的操作模式,适用于多种高要求的应用场景。
    主要功能
    - 最小化增益变化引起的带宽波动;
    - 增益 > +10 时带宽超过 120MHz;
    - 谐波失真:< -78dBc (5MHz);
    - 高输出电流:120mA;
    - 单电源和双电源灵活供电;
    - 低功耗:1.7mA;
    - 关闭模式下电流仅为 100µA。
    应用领域
    OPA684 广泛应用于专业广播视频驱动器、滤波器设计、视频信号处理等领域,例如:
    - 低功耗广播视频驱动器;
    - 等化滤波器;
    - 表面声波(SAW)滤波器后置放大器;
    - 多通道求和放大器;
    - 专业摄像机;
    - 模数转换器输入驱动器。

    技术参数


    以下是根据技术手册整理出的关键技术参数列表:
    | 参数名称 | 规格 |

    | 电源电压范围 | ±5V 至 ±12V |
    | 小信号带宽 (G=+2, VO=0.5VPP) | 160MHz(最小值) |
    | 大信号带宽 (G=+2, VO=4VPP) | 90MHz |
    | 谐波失真 (5MHz, VO=2VPP) | < -78dBc |
    | 输出电流 | ±120mA |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    特殊功能
    - 内部闭环输入缓冲器提升了输入阻抗并减少了失真;
    - 支持自由设置增益元件,可优化频率响应;
    - 单电源和双电源操作支持广泛的供电选择。
    市场竞争力
    OPA684 在同类产品中具有较高的性价比,尤其适合对功耗敏感且需要高速响应的应用场合。其卓越的带宽性能和低失真特性使其成为视频信号处理领域的理想选择。

    应用案例和使用建议


    应用案例
    OPA684 广泛应用于高清视频信号处理系统中,如专业广播视频传输系统和多通道视频切换设备。它特别适合用于对功耗和性能都有严格要求的场景。
    使用建议
    为了最大化 OPA684 的性能,建议:
    - 在设计电路时确保正确的接地和去耦电容布局;
    - 根据具体应用需求调整增益设置;
    - 使用适当的电源滤波措施以减少电磁干扰。

    兼容性和支持


    兼容性
    OPA684 可与其他德州仪器的运算放大器系列产品无缝配合,例如 OPA691 和 OPA695 系列,便于用户进行升级或扩展。
    支持服务
    德州仪器提供全面的技术支持,包括详细的参考设计文档和在线技术支持平台,帮助用户快速解决问题并实现最佳性能。

    常见问题与解决方案


    常见问题
    1. 如何确保 OPA684 正常工作?
    2. 关闭模式下的电流消耗如何控制?
    解决方案
    1. 确保供电电压稳定,正确连接所有引脚;
    2. 将关闭引脚保持在高电平即可实现正常工作状态。

    总结和推荐


    综合评估
    OPA684 提供了卓越的性能表现,特别是在低功耗、宽频带和高精度方面表现出色。它非常适合需要高效能、低功耗的视频信号处理应用。
    推荐使用
    鉴于其出色的技术指标和广泛的应用前景,我们强烈推荐 OPA684 作为高端视频信号处理设备的核心组件。它不仅能满足当前的技术需求,还具备未来扩展的可能性。

OPA684IDG4参数

参数
CMRR - 共模抑制比 -
每个通道的输出电流 -
Vos - 输入偏置电压 1.5mV
-3db带宽 210MHz
典型供电电流 1.7mA
最大工作供电电压 -
通道数量 1
典型压摆率 820V/μs
最小工作供电电压 -
电流 - 输入偏置 5μA
典型增益带宽 1.9GHz
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
