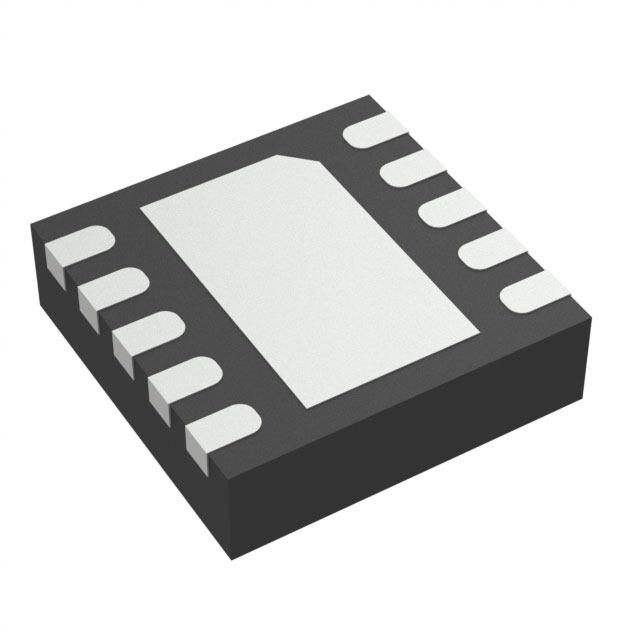

INA826SIDRCR

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 200μA 1V/μs 1MHz 120dB 16mA 1 36V 40μV 35nA 1MHz SON 贴片安装,黏合安装
供应商型号: INA826SIDRCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 仪表放大器 INA826SIDRCR

INA826SIDRCR概述

    文章:德州仪器INA826S精密运算放大器技术手册解析

    产品简介


    INA826S是德州仪器公司推出的一款高精度、低功耗的仪表放大器。它支持从3V到36V的单电源供电或±1.5V至±18V的双电源供电,且具有极宽的工作温度范围(-40°C至+125°C)。这种高性能的仪表放大器被广泛应用于工业过程控制、电路断路器、电池测试、心电图放大器等领域。

    技术参数


    INA826S的关键技术参数如下:
    - 输入共模电压范围:包含负极输入端(-IN)。
    - 共模抑制比:最小值104 dB(增益G=10时),最小值100 dB(5kHz时,增益G=10)。
    - 电源抑制比:最小值100 dB(增益G=1)。
    - 低偏移电压:最大150 μV。
    - 增益漂移:G=1时为1 ppm/°C,G>1时为35 ppm/°C。
    - 噪声:增益G≥100时为18 nV/√Hz。
    - 带宽:G=1时为1 MHz,G=100时为60 kHz。
    - 单电源供电电流:200 μA(关断模式下降至2 μA)。
    - 供电范围:单电源3V至36V,双电源±1.5V至±18V。
    - 规定的工作温度范围:-40°C至+125°C。

    产品特点和优势


    INA826S的主要优势在于其出色的共模抑制能力和低噪声性能。即使在增益G>1的情况下,其增益漂移也非常低(最大35 ppm/°C)。这款放大器还具有过压保护功能,允许输入电压超过供电电压±40V而不损坏。这些特性使得INA826S非常适合于低电压操作以及宽电压范围的应用。

    应用案例和使用建议


    INA826S可以应用于多种工业和医疗设备中。例如,在工业过程控制领域,它可以用于精确测量和控制系统反馈;在医疗仪器如ECG放大器中,其高精度和低噪声性能确保了可靠的数据采集。使用建议包括合理选择外部电阻以设置所需的增益,并确保供电电压和环境条件符合要求。对于高精度应用,可考虑使用低阻抗参考输入以提高性能稳定性。

    兼容性和支持


    INA826S采用10针3毫米×3毫米的VSON封装,支持单电源和双电源供电。该产品提供了一系列设计工具和支持文档,包括详细的布局指南和应用示例,有助于加快开发速度并减少设计风险。

    常见问题与解决方案


    - Q:如何避免过压对输入端的损害?
    - A: 使用输入保护功能,设置适当的外部电阻以限制输入电流,同时确保输入电压不超过规定范围。
    - Q:如何调整增益以满足特定应用需求?
    - A: 通过外部电阻RG调整内部增益设置电阻,根据所需增益计算正确的RG值。
    - Q:在低温环境中,INA826S的表现如何?
    - A: 在-40°C至+125°C范围内进行测试,增益漂移和温度稳定性均在规定的范围内,确保了稳定性能。

    总结和推荐


    INA826S是一款专为需要高精度、低功耗和宽工作温度范围的应用而设计的仪表放大器。其卓越的共模抑制能力、低噪声和可靠的过压保护使其成为许多高精度应用的理想选择。考虑到其广泛的应用场景和厂商提供的全面支持,强烈推荐此款产品给需要高性能仪表放大器的设计师和工程师们。
    这篇文章基于提供的技术手册内容整理而成,详细介绍了INA826S的各项特性和应用场景,希望对读者了解和选择合适的电子元器件有所帮助。

INA826SIDRCR参数

参数
Vos - 输入偏置电压 40μV
典型压摆率 1V/μs
每个通道的输出电流 16mA
典型增益带宽 1MHz
典型供电电流 200μA
通道数量 1
最大工作供电电压 36V
CMRR - 共模抑制比 120dB
-3db带宽 1MHz
电流 - 输入偏置 35nA
最小工作供电电压 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
