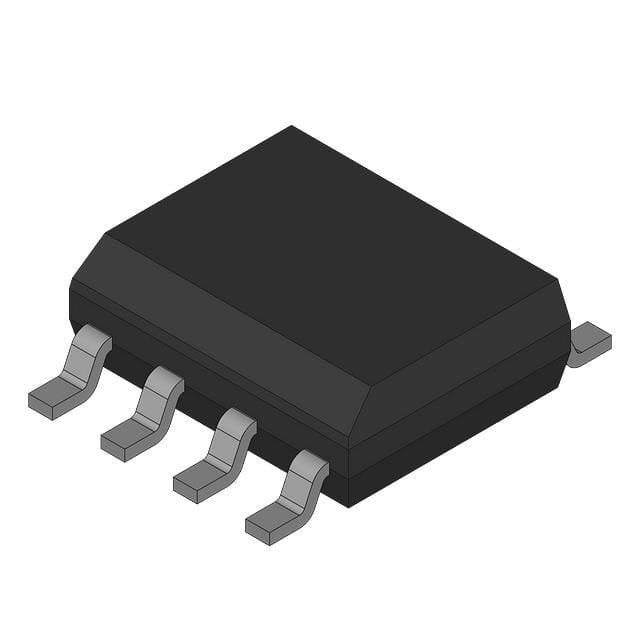

INA141UAG4

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 750μA 4V/μs 15mA 1 ±18V 20μV 2nA 1MHz SOIC-8 贴片安装
供应商型号: Q-INA141UAG4
供应商: 期货订购
标准整包数: 1
TEXAS INSTRUMENTS 仪表放大器 INA141UAG4

INA141UAG4概述


    产品简介


    产品类型: 精密低功耗仪表放大器(INA141)
    主要功能:
    - 高精度增益设置:增益为10或100。
    - 宽泛的工作电源范围:±2.25V到±18V。
    - 低输入偏置电流:最大5nA。
    - 高共模抑制比(CMR):最小117dB(G = 100时)。
    应用领域:
    - 桥式放大器
    - 热电偶放大器
    - 电阻温度检测器(RTD)传感器放大器
    - 医疗仪器
    - 数据采集系统

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 偏移电压 (G = 100) | -20 | 50 | 125 | µV |
    | 输入阻抗 (差分) | 1010 || 2 | Ω || pF |
    | 共模输入电压范围 (V+) | (V+) – 2 | (V+) – 1.4 | V |
    | 电源电压范围 | ±2.25 | ±18 | V |
    | 工作温度范围 | -40°C | 125°C | °C |

    产品特点和优势


    独特功能:
    - 内置过电压保护,可承受高达±40V的输入电压。
    - 极低的输入偏置电流(最大5nA),确保低噪声。
    - 优异的共模抑制能力(G = 100时最小117dB)。
    市场竞争力:
    - 广泛应用于多个领域,尤其是在医疗仪器和高精度测量设备中。
    - 由于其宽泛的工作电源范围和出色的稳定性,该产品具有良好的市场适应性。

    应用案例和使用建议


    应用案例:
    - 桥式放大器: 适用于需要高精度测量的应用,例如称重系统。
    - 热电偶放大器: 用于工业温度测量系统,如炼油厂。
    - 数据采集系统: 适合要求高分辨率和低噪声的测量系统。
    使用建议:
    - 在设计应用时,建议选择合适的外围电路以减少噪声影响。
    - 考虑到电源电压范围广泛,可以选择适合具体应用场景的供电方式。
    - 如果需要更高的精度和更大的增益范围,可以考虑结合外部电阻调整增益。

    兼容性和支持


    兼容性:
    - 支持8针塑料DIP和SO-8表面贴装封装。
    - 可与多种其他电子元器件和设备配合使用,具体请参考手册中的详细信息。
    支持和维护:
    - 提供制造商技术支持和详尽的技术文档,帮助用户解决常见问题。
    - 用户可以通过制造商的网站获取最新的技术资料和支持信息。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题: 噪声较大。
    - 解决方法: 检查并优化电源去耦电路,确保低阻抗连接。

    - 问题: 输出电压摆幅不足。
    - 解决方法: 检查供电电压是否满足最低要求,调整负载阻抗以达到最佳效果。

    - 问题: 输入偏置电流过高。
    - 解决方法: 确保提供一个正确的输入偏置电流路径,以维持正常的操作。

    总结和推荐


    综合评估:
    - 优点:
    - 高精度、低功耗,适用于多种高精度测量应用。
    - 良好的共模抑制能力和过电压保护,增强了系统的稳定性和可靠性。
    - 灵活的工作电源范围和温度范围使其在各种环境中都能表现良好。
    结论:
    - 推荐在对精度和稳定性要求较高的应用中使用INA141,如医疗设备、精密传感器和数据采集系统。该产品不仅能满足严苛的应用需求,而且提供了良好的性价比。

INA141UAG4参数

参数
Vos - 输入偏置电压 20μV
典型供电电流 750μA
典型压摆率 4V/μs
最小工作供电电压 -
典型增益带宽 -
-3db带宽 1MHz
每个通道的输出电流 15mA
最大工作供电电压 ±18V
电流 - 输入偏置 2nA
CMRR - 共模抑制比 -
通道数量 1
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 停产
包装方式 管装
