INA141U/2K5

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 750μA 4V/μs 200KHz 117dB 15mA 1 4.5V 36V 20μV 2nA 1MHz SOIC-8 贴片安装,黏合安装 4.9mm*3.91mm*1.58mm
供应商型号: INA141U/2K5
供应商: 国内现货
标准整包数: 2500

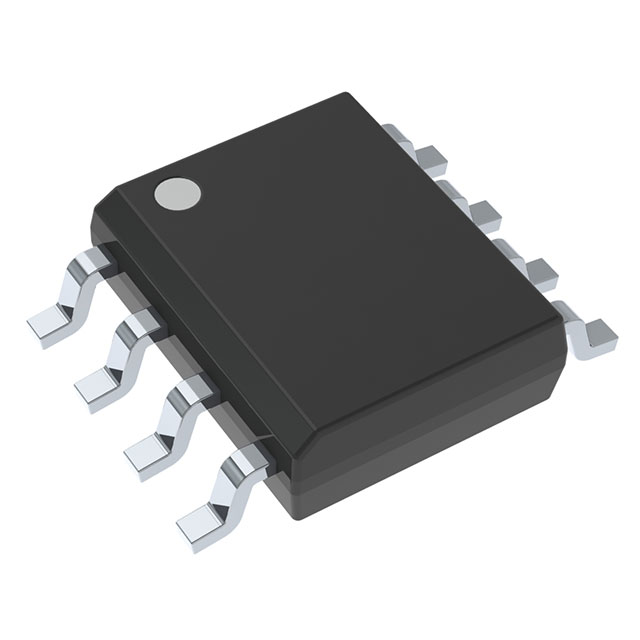

TEXAS INSTRUMENTS 仪表放大器 INA141U/2K5

INA141U/2K5概述

    # INA141精密低功耗仪表放大器技术详解

    产品简介


    INA141是一款高性能、低功耗的仪表放大器,适用于工业控制、医疗仪器、数据采集等多个领域。它采用了三运放设计,具备出色的精度和紧凑的封装形式,特别适合便携式电池供电系统及严苛的工作环境。INA141提供两种增益设置(10倍或100倍),并可通过简单的连接方式实现增益设定,无需额外外部电阻。
    主要功能包括高精度输入阻抗(约10^10Ω)、宽范围的电源电压(±2.25V至±18V)以及优异的共模抑制比(最低117dB)。这些特性使其成为桥接电路、热电偶放大器、铂热电阻(RTD)传感器放大器的理想选择。
    应用领域广泛,涵盖以下领域:
    - 桥接电路放大
    - 热电偶信号放大
    - RTD传感器信号放大
    - 医疗仪器仪表
    - 数据采集系统

    技术参数


    | 参数类别 | 规格 |

    | 输入偏置电流 | ≤5nA |
    | 温漂 | ≤0.5µV/°C |
    | 共模抑制比 | ≥117dB (G=100) |
    | 增益误差 | ≤±0.05% |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输出摆幅 | (V+)-1.4V 至 (V+)-0.9V |
    | 电源电压范围 | ±2.25V 至 ±18V |
    | 静态电流消耗 | ≤750µA |
    INA141的工作频率响应优秀,在增益为100时仍可保持200kHz的带宽。此外,其输入保护设计允许输入电压承受高达±40V的过压情况,同时不会损坏芯片。

    产品特点和优势


    1. 高精度:通过激光微调技术实现极低的输入偏置电压(最大50µV)和低温漂(0.5µV/°C),确保长期稳定运行。
    2. 低功耗:静态电流仅750µA,非常适合电池供电的便携式设备。
    3. 高共模抑制比:达到117dB以上,能够有效消除噪声干扰,提升信号纯净度。
    4. 灵活增益配置:无需外部电阻即可设置10或100倍增益,简化设计流程。
    5. 超宽电源适应性:支持低至±2.25V的双电源供电,兼容多种电源配置。
    6. 输入保护设计:提供高达±40V的过压保护能力,增强可靠性。

    应用案例和使用建议


    应用案例
    1. 热电偶信号放大:INA141作为热电偶信号的前置放大器,能够将微弱信号放大到便于后续处理的水平。
    2. 医疗设备:用于心电图(ECG)信号放大,结合右腿驱动电路进一步降低噪声干扰。
    3. 工业数据采集:用于桥接电路信号采集,提供高精度和快速响应能力。
    使用建议
    - 在设计热电偶信号放大电路时,需注意避免超出输入电压范围,建议加入合适的限流电阻。
    - 当应用于低电压环境时,需关注输出摆幅限制,并适当调整电路以满足需求。
    - 对于需要更高增益的应用场景,可考虑使用外部电阻进行微调,但需确保匹配精度。

    兼容性和支持


    INA141提供了两种封装形式——塑料DIP和SO-8表面贴装。不同版本支持的温度范围略有差异,用户可根据实际需求选择合适型号。TI官方提供了丰富的技术支持文档和参考设计,方便开发者快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常波动 | 检查电源稳定性及输入信号是否超出范围 |
    | 输入偏置电流过大 | 确保正确连接输入偏置路径 |
    | 增益设置不准确 | 校准内部电阻比,或更换为精准型号 |

    总结和推荐


    INA141以其高精度、低功耗和优秀的共模抑制比成为仪表放大器领域的佼佼者。其灵活的增益设置和广泛的适用温度范围,使其适用于多种复杂场景。对于追求高性能且对功耗敏感的应用场景,强烈推荐使用INA141。
    总之,这款产品凭借其卓越的技术指标和可靠的设计,无疑是当前电子设计工程师的优选之一。

INA141U/2K5参数

参数
典型供电电流 750μA
-3db带宽 1MHz
最小工作供电电压 4.5V
电流 - 输入偏置 2nA
最大工作供电电压 36V
通道数量 1
典型压摆率 4V/μs
典型增益带宽 200KHz
每个通道的输出电流 15mA
CMRR - 共模抑制比 117dB
Vos - 输入偏置电压 20μV
长*宽*高 4.9mm*3.91mm*1.58mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA141U/2K5厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA141U/2K5数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS INA141U/2K5 INA141U/2K5数据手册

INA141U/2K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
