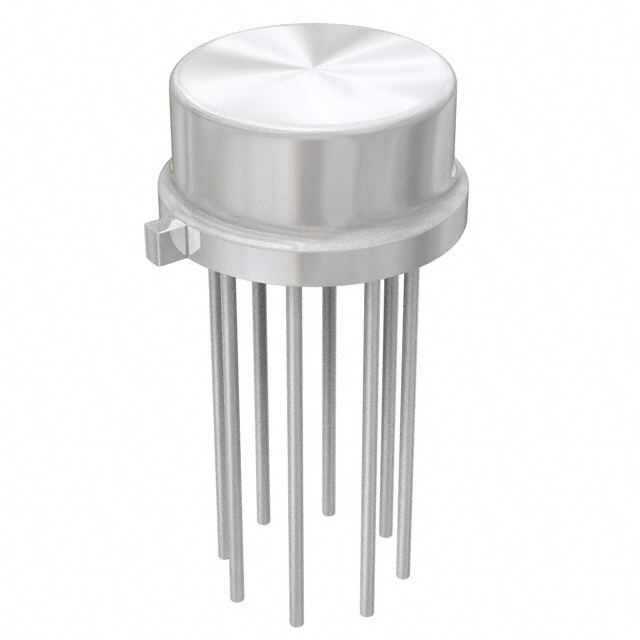

INA101CM

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 6.7mA 400mV/μs 300KHz 106dB 10mA 1 10V 40V 10μV 5nA 300KHz TO-100-10 通孔安装 8.96mm*8.96mm*4.4mm
供应商型号: CY-INA101CM
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 仪表放大器 INA101CM

INA101CM概述

    高精度仪表放大器INA101技术手册

    1. 产品简介


    INA101是一种高精度仪表放大器,专为低级信号放大和通用数据采集设计。其基本功能包括高精度测量、低漂移、低失调电压、低非线性度和低噪声等。该放大器广泛应用于应变片、热电偶、RTDs(电阻温度检测器)、远程传感器以及医疗仪器等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益范围 | 1 | - | 1000 | V/V |
    | 非线性度(DC) | ±0.002| - | - | % |
    | 初始失调电压 | ±25 | ±50 | ±100 | µV |
    | 输入偏置电流 | ±15 | ±30 | ±100 | nA |
    | 输入阻抗(差分) | 1010Ω | - | - | Ω |
    | 共模抑制比(DC到60Hz)| 80 | 90 | 106 | dB |
    | 输入电压噪声密度 | 13 | - | - | nV/√Hz |
    | 动态响应(±3dB带宽)| 300 | - | - | kHz |

    3. 产品特点和优势


    - 低漂移: 0.25µV/°C,适合对稳定性要求高的应用场合。
    - 低失调电压: 25µV,适合微弱信号处理。
    - 高共模抑制比(CMR): 在60Hz时可达106dB,确保信号准确传输。
    - 高输入阻抗: 10^10Ω,减少对外部信号源的影响。
    - 多种封装形式: 适用于不同的应用场景需求,包括TO-100金属封装、14针塑料和陶瓷DIP封装、SOL-16表面贴装封装等。

    4. 应用案例和使用建议


    INA101常用于应变片测量、热电偶和RTD信号放大、远程传感器接口等。例如,在应变片测试中,可以通过调整外部电阻RG来精确设置增益,以适应不同的应变片灵敏度。在实际应用中,需要特别注意电源的稳定性和外部干扰,必要时增加去耦电容来提高系统的可靠性。
    使用建议:
    - 使用低噪声、稳定的电源。
    - 增加去耦电容以提高信号质量。
    - 在高增益应用中,考虑焊接电阻和插座的影响,使用增益感测连接减少误差。

    5. 兼容性和支持


    INA101与多种电子元器件和系统兼容,提供商业、工业和军事温度范围型号。制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 初始失调电压不稳定。
    - 解决办法: 确保外部电阻RG连接正确,可以考虑使用低噪声、高精度电阻。

    - 问题: 输出噪声较大。
    - 解决办法: 检查电源稳定性,使用低噪声电源;增加滤波电容减少外界干扰。

    7. 总结和推荐


    INA101是一款高性能的仪表放大器,具有出色的精度和稳定性,适用于各种精密测量应用。尽管价格相对较高,但其卓越的性能使其成为高端应用的理想选择。对于需要高精度和稳定性的应用场合,强烈推荐使用INA101。

INA101CM参数

参数
最小工作供电电压 10V
每个通道的输出电流 10mA
CMRR - 共模抑制比 106dB
电流 - 输入偏置 5nA
典型增益带宽 300KHz
Vos - 输入偏置电压 10μV
典型压摆率 400mV/μs
典型供电电流 6.7mA
通道数量 1
-3db带宽 300KHz
最大工作供电电压 40V
长*宽*高 8.96mm*8.96mm*4.4mm
通用封装 TO-100-10
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装
