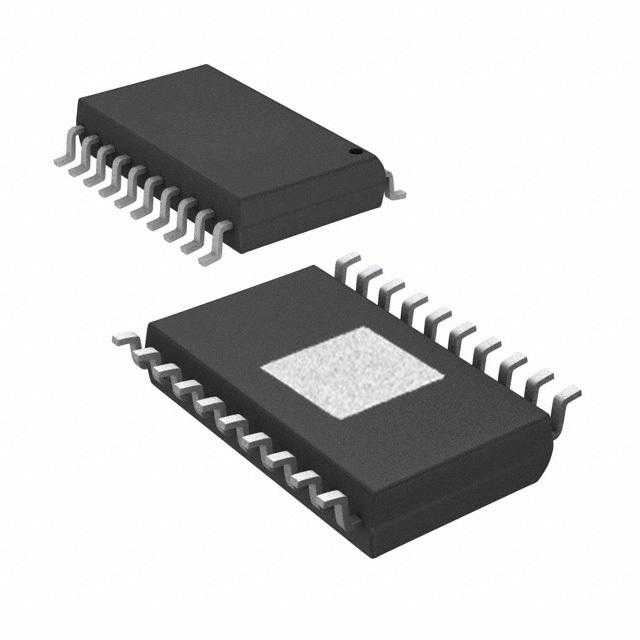

OPA569AIDWPG4

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 9mA 1.2V/μs 1.2MHz 1 500μV 1pA SOP 贴片安装 12.82mm*7.52mm*2.55mm
供应商型号: CY-OPA569AIDWPG4
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 仪表放大器 OPA569AIDWPG4

OPA569AIDWPG4概述


    产品简介


    OPA569 是一款低功耗高电流运算放大器,专为驱动各种负载设计。它可在低压供电下运行,并具有轨到轨输入输出摆幅能力。该器件适用于多种应用场景,如热电冷却器驱动、激光二极管泵浦、阀门及执行器驱动、同步器和伺服驱动器、换能器激励、通用线性功率增强等。

    技术参数


    - 输出电流: 2A
    - 输出摆幅: 输出电流为2A时,摆幅至150mV范围内
    - 工作电压范围: 2.7V 至 5.5V
    - 温度范围: -40°C 至 +85°C
    - 最大连续电流输出: 2.4A
    - 热保护: 具备过温保护功能
    - 电流限制: 可调节,范围在±0.2A 至 ±2.2A
    - 启用/禁用功能: 通过使能引脚控制输出的启用与禁用
    - 封装类型: SO-20 PowerPAD™

    产品特点和优势


    1. 高输出电流: 2A 的输出电流使其适用于驱动较大负载。
    2. 近轨摆幅: 输出摆幅接近电源轨,确保负载驱动的效率。
    3. 过热保护: 具备温度警告和保护机制,防止器件过热损坏。
    4. 精确的电流限制: 外部电阻或数字转换器可以设置准确的电流限制,保护负载免受过载损害。
    5. 双向电流监测: 通过 IMONITOR 引脚实现精确的电流监测,无需外部分流电阻。
    6. 小型化封装: 采用 PowerPAD 封装,易于散热且占用空间小。

    应用案例和使用建议


    应用案例:
    - 热电冷却器驱动: 驱动热电冷却器,保持设备的恒定温度。
    - 激光二极管泵浦: 用于高功率激光系统的泵浦驱动,保证稳定的光输出。
    - 阀门及执行器驱动: 在工业自动化中提供精确的运动控制。
    使用建议:
    - 确保在使用过程中适当散热,特别是在大电流驱动应用中,建议通过 PCB 布局设计优化散热效果。
    - 使用并联操作可以在不增加复杂度的情况下提升输出电流能力,适合于需要更高电流的应用场合。

    兼容性和支持


    - 兼容性: 与其他电子元器件具有良好的兼容性,可在多种应用场景中灵活搭配使用。
    - 支持: 提供详尽的技术文档和支持,包括详细的电气特性和应用场景指南。如果遇到问题,可通过技术支持获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热导致保护激活 | 检查散热设计是否合理,确保设备工作在安全温度范围内 |
    | 电流限制未按预期工作 | 检查外部电阻连接是否正确,确保电流限制值设置无误 |
    | 输出电流不稳定 | 确认反馈网络的阻抗匹配是否合适,必要时增加补偿电容 |

    总结和推荐


    OPA569 是一款高性能、低成本的高电流运算放大器,特别适合在工业控制、自动化系统等领域使用。它具备优秀的电气特性,能够在宽泛的工作电压和温度范围内稳定运行。对于需要高精度电流限制和电流监测的应用场景,这款产品是一个理想的选择。由于其强大的性能和灵活性,我们强烈推荐在相关项目中使用 OPA569。

OPA569AIDWPG4参数

参数
Vos - 输入偏置电压 500μV
通道数量 1
最大工作供电电压 -
典型供电电流 9mA
最小工作供电电压 -
每个通道的输出电流 -
典型增益带宽 1.2MHz
典型压摆率 1.2V/μs
-3db带宽 -
CMRR - 共模抑制比 -
电流 - 输入偏置 1pA
长*宽*高 12.82mm*7.52mm*2.55mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售

OPA569AIDWPG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA569AIDWPG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS OPA569AIDWPG4 OPA569AIDWPG4数据手册

OPA569AIDWPG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.3191 ¥ 35.8675
50+ $ 4.133 ¥ 35.2383
100+ $ 4.0585 ¥ 34.9236
300+ $ 4.0213 ¥ 34.609
500+ $ 3.984 ¥ 34.2944
1000+ $ 3.8723 ¥ 32.7212
5000+ $ 3.8723 ¥ 32.7212
库存: 19
起订量: 28 增量: 1
交货地:
最小起订量为:25
