LM358TPX/NOPB

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1mA 100mV/μs 1MHz 40mA 2 ±16V,32V 2mV 45nA DSBGA-8 贴片安装,黏合安装 1.28mm*1.28mm*380μm
供应商型号: LM358TPX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 仪表放大器 LM358TPX/NOPB

LM358TPX/NOPB概述

    电子元器件产品技术手册:LMx58-N低功耗双运算放大器

    1. 产品简介


    LMx58-N系列是一组高性能的低功耗双运算放大器,包括LM158、LM258、LM2904和LM358四种型号。这些器件设计用于单电源供电操作,具有广泛的工作电压范围(3V到32V),适用于多种工业应用。主要功能包括宽动态范围、高增益、内部频率补偿及低静态电流消耗。这些特点使其成为各种信号处理和控制应用的理想选择。

    2. 技术参数


    - 工作电压范围:单电源供电:3V至32V;双电源供电:±1.5V至±16V
    - 内部频率补偿:适用于单位增益
    - 直流增益:100dB
    - 带宽(单位增益):1MHz
    - 低静态电流消耗:500μA,几乎不受供电电压影响
    - 输入偏置电流:温度补偿
    - 输入共模电压范围:包含地
    - 差分输入电压范围:等于电源电压
    - 输出摆幅:可达电源电压范围

    3. 产品特点和优势


    LMx58-N系列的特点在于其独特的内部补偿机制,可以在单电源供电下实现输出接地。此外,其低输入失调电压(2mV)和输入偏置电流的温度补偿能力,使得这些器件特别适合在温度变化较大的环境中稳定工作。该系列放大器无需额外的正负电源,可以直接在单电源系统中使用,为设计提供了极大的灵活性和便利性。

    4. 应用案例和使用建议


    - 应用领域:传感器放大器、DC增益块、常规运放电路。
    - 使用建议:当应用于电流环路传输时,确保电路设计能够适应特定的负载条件,以避免饱和或过度功率消耗。

    5. 兼容性和支持


    LMx58-N系列与所有类型的逻辑电压兼容,适合电池供电的应用。官方提供了详细的文档和技术支持,用户可以访问官方网页获取更多帮助和支持信息。

    6. 常见问题与解决方案


    - Q:如何选择合适的封装?
    - A: 可根据应用需求选择8-Bump DSBGA、SOIC、PDIP或TO-99等封装类型。

    - Q:在何种条件下可能会损坏设备?
    - A: 在连续短路的情况下,如果供应电压超过15V,则可能导致器件过热甚至损坏。必须注意限制输出电流以防止此类情况发生。

    7. 总结和推荐


    总体而言,LMx58-N系列提供了一种高效且可靠的选择,特别适用于需要低功耗和宽工作电压范围的应用场景。它不仅拥有出色的电气特性,还具备广泛的适用性和兼容性。因此,对于需要高性能运算放大器的设计项目,强烈推荐使用此系列产品。

LM358TPX/NOPB参数

参数
-3db带宽 -
最大工作供电电压 ±16V,32V
CMRR - 共模抑制比 -
典型压摆率 100mV/μs
每个通道的输出电流 40mA
Vos - 输入偏置电压 2mV
电流 - 输入偏置 45nA
通道数量 2
典型增益带宽 1MHz
最小工作供电电压 -
典型供电电流 1mA
长*宽*高 1.28mm*1.28mm*380μm

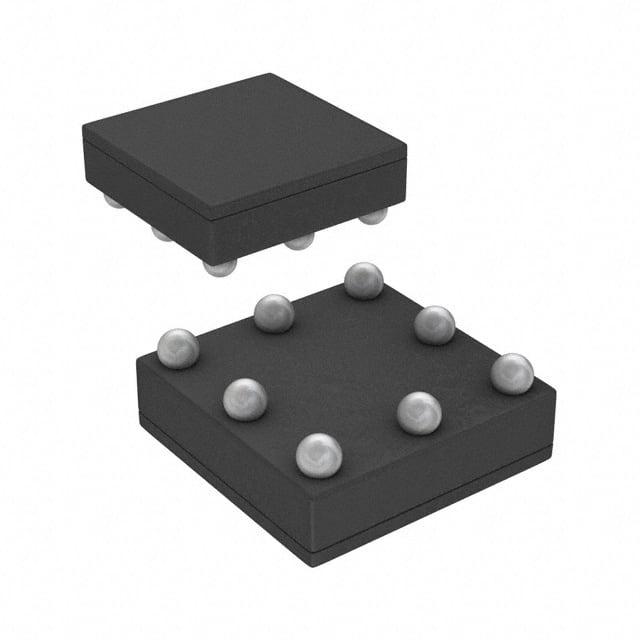

通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM358TPX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM358TPX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS LM358TPX/NOPB LM358TPX/NOPB数据手册

LM358TPX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.6668
2000+ ¥ 2.599
3000+ ¥ 2.5312
库存: 55000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2666.8
直接购买
加入购物车
