首页  >  产品百科  >  OPA990SIDBVR

OPA990SIDBVR

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 130μA 4.5V/μs 1.1MHz 80mA 1 ±20V,40V 1.5mV 10pA SOT-23-6 贴片安装,黏合安装
供应商型号: MTY-OPA990SIDBVR
供应商: 海外现货
标准整包数: 3000
TEXAS INSTRUMENTS 仪表放大器 OPA990SIDBVR

OPA990SIDBVR概述

    OPAx990 高压低功耗运算放大器技术手册

    产品简介


    OPAx990 家族(包括 OPA990、OPA2990 和 OPA4990)是适用于高电压工业应用的通用运算放大器。这些设备提供卓越的直流精度和交流性能,包括轨到轨输入输出(Rail-to-Rail Input/Output)、低失调电压(±300 µV,典型值)和低失调电压漂移(±0.6 µV/°C,典型值)。特别设计使得这些运算放大器能够处理宽泛的输入电压范围,并具有高短路电流(±80 mA)、高摆率(4.5 V/µs)和关断模式,使其在高压工业应用中非常灵活且可靠。

    技术参数


    - 低失调电压:±300 µV
    - 低失调电压漂移:±0.6 µV/°C
    - 低噪声:30 nV/√Hz(1 kHz时)
    - 高共模抑制比:115 dB
    - 低偏置电流:±10 pA
    - 宽带宽:1.1 MHz增益带宽积(GBW)
    - 高摆率:4.5 V/µs
    - 低静态电流:每个放大器120 µA
    - 工作电压范围:±1.35 V 至 ±20 V,2.7 V 至 40 V
    - 鲁棒的电磁干扰抑制性能:78 dB(1.8 GHz时)

    产品特点和优势


    - 低失调电压:保证了精确度和稳定性。
    - 低噪声:提高信号纯净度,适用于测试和测量设备。
    - 高共模抑制比:提高了信号处理能力,适合工业控制模块。
    - 宽电压范围:适用于多种工业供电系统。
    - 快速关断模式:提供了电源管理灵活性。

    应用案例和使用建议


    - 多路复用数据采集系统:可直接连接传感器和信号源,减少外部电路复杂度。
    - 电机驱动:功率级和控制模块:适用于各种电机控制应用,如伺服控制系统。
    - 电力输送:可用于不间断电源(UPS)、服务器和网络设备中的电力管理系统。
    - 模拟输入和输出模块:适用于需要高精度信号转换的应用。

    使用建议:为了提高信号质量,可以在输入端添加抗混叠滤波器;同时确保在高电流情况下选择适当的散热方案。

    兼容性和支持


    OPAx990 系列运算放大器广泛兼容各种微控制器和接口标准,方便集成到现有系统中。制造商提供了全面的技术文档和支持资源,包括详细的电路布局指南和实例应用。

    常见问题与解决方案


    1. 失调电压过大:检查电路连接是否正确,必要时更换高质量的运算放大器。
    2. 输出信号失真:检查电源电压是否稳定,考虑添加稳压器或滤波电容。
    3. 温度影响显著:考虑使用温度补偿电路或更稳定的电阻器。

    总结和推荐


    OPAx990 系列运算放大器以其卓越的性能和广泛的适用性,在工业自动化、测试仪器等领域展现出强大的竞争力。强烈推荐在高精度要求和复杂信号处理的应用场景中采用此系列的运算放大器。
    以上是对 OPAx990 系列运算放大器的全面解析。该产品凭借其出色的性能指标和广泛应用的适应性,在工业界享有盛誉。我们强烈推荐您将其纳入您的电子系统设计之中。

OPA990SIDBVR参数

参数
典型压摆率 4.5V/μs
最大工作供电电压 ±20V,40V
电流 - 输入偏置 10pA
典型供电电流 130μA
CMRR - 共模抑制比 -
每个通道的输出电流 80mA
典型增益带宽 1.1MHz
通道数量 1
Vos - 输入偏置电压 1.5mV
-3db带宽 -
最小工作供电电压 -

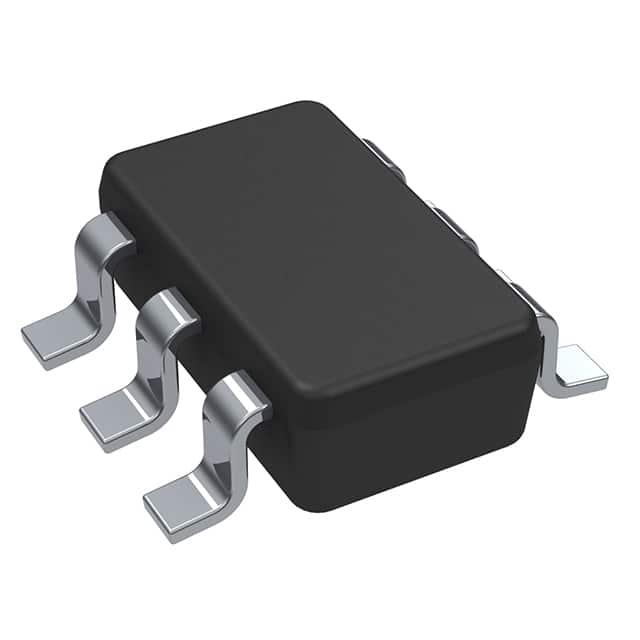

通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA990SIDBVR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA990SIDBVR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS OPA990SIDBVR OPA990SIDBVR数据手册

OPA990SIDBVR封装设计

查看详情并下载
Symbol
Footprint
3D Model
