OPA2725AIDGKTG4

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.3mA 30V/μs 20MHz 2 1.5mV 30pA SOP 贴片安装
供应商型号:
供应商:
标准整包数: 0

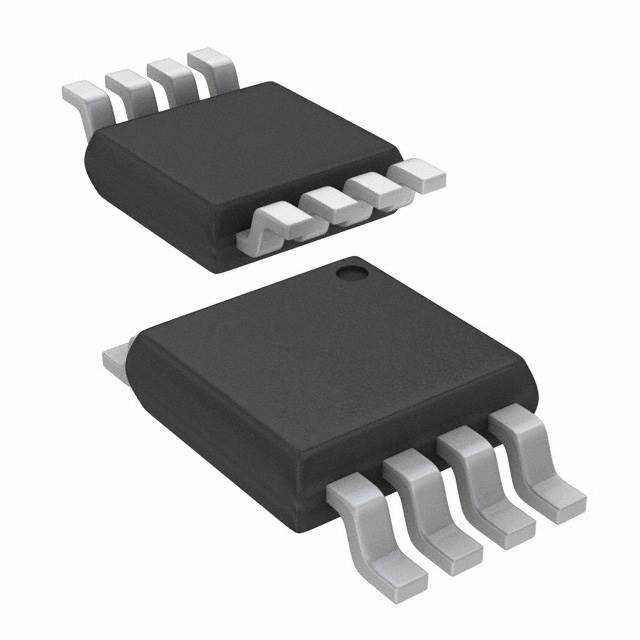

TEXAS INSTRUMENTS 仪表放大器 OPA2725AIDGKTG4

OPA2725AIDGKTG4概述

    高质量文章:OPA725/OPA726系列高性能运算放大器

    1. 产品简介


    OPA725和OPA726系列运放采用最先进的12V模拟CMOS工艺制造,结合了出色的交流性能和低偏置电流、高共模抑制比(CMRR)、电源抑制比(PSRR)及开环增益(AOL)。这两个系列的运放在光学网络、跨阻放大器、积分器、主动滤波器、模数转换器缓冲器、DAC的电流-电压转换器、便携式音频、过程控制和测试设备等领域具有广泛应用。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益带宽积(GBW) | 20 MHz |
    | 斜率(Slew Rate) | 30 V/µs |
    | 快速16位建立时间
    | 输入噪声密度(f=100kHz) | 6 nV/√Hz |
    | 共模抑制比(CMRR) | 88 | 94 | 100 | dB |
    | 总谐波失真加噪声(THD+N) | 0.0003 % |
    | 工作电压范围 | 4 12 | V |
    | 待机电流(仅限OPAx726) | 6 15 | µA/通道 |

    3. 产品特点和优势


    - 高速度和带宽:OPA725和OPA726具有高达20MHz的增益带宽积和30V/µs的斜率,适合高速信号处理。
    - 低噪声:典型值为6nV/√Hz(在100kHz频率下),保证了信号的高精度。
    - 高可靠性:工作温度范围为-40°C到+125°C,适用于各种严苛环境。
    - 电源管理:提供关闭模式,可将静态电流降低到小于6µA,显著节省功耗。
    - 高共模抑制比:保证了在各种输入条件下的稳定性能。

    4. 应用案例和使用建议


    - 光学网络:用于光功率监控的跨阻放大器设计,需注意输入电流保护和过载保护。
    - 模数转换器缓冲器:用于驱动16位ADC,需要关注增益带宽积和输入噪声密度。
    - 过程控制和测试设备:确保工作温度范围内的可靠性能,特别需要注意热稳定性。

    5. 兼容性和支持


    - OPA725/726系列兼容各种电源配置,可以从单电源4V到12V运行,也可以使用双电源±2V至±6V。
    - Texas Instruments提供了全面的支持,包括详细的数据手册、应用笔记和技术支持服务。

    6. 常见问题与解决方案


    - 问题:静态电流过高
    - 解决方案:启用待机模式,减少静态电流。
    - 问题:输入电压超出范围
    - 解决方案:增加外部限流电阻,限制输入电流不超过10mA。

    7. 总结和推荐


    OPA725和OPA726系列运放凭借其卓越的性能、广泛的适用范围和可靠的电源管理,在光学网络、便携式音频和过程控制等领域具有明显的优势。对于需要高速、低噪声和高可靠性电子元器件的应用场合,强烈推荐选用这款运放。

OPA2725AIDGKTG4参数

参数
最小工作供电电压 -
-3db带宽 -
典型增益带宽 20MHz
通道数量 2
电流 - 输入偏置 30pA
每个通道的输出电流 -
Vos - 输入偏置电压 1.5mV
典型压摆率 30V/μs
CMRR - 共模抑制比 -
最大工作供电电压 -
典型供电电流 4.3mA
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售

OPA2725AIDGKTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2725AIDGKTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS OPA2725AIDGKTG4 OPA2725AIDGKTG4数据手册

OPA2725AIDGKTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
