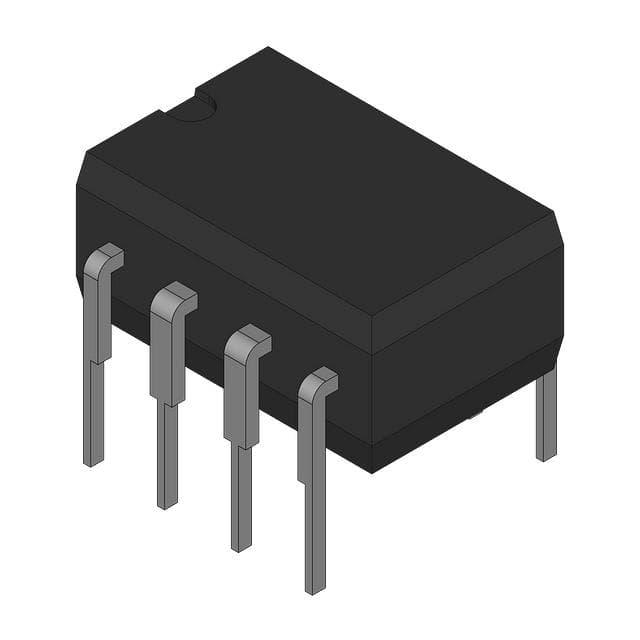

OPA2604AP

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 10.5mA 25V/μs 20MHz 10.5mA 2 ±24V 1mV 100pA DIP 通孔安装
供应商型号: OPA2604AP
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 仪表放大器 OPA2604AP

OPA2604AP概述

    OPA2604 双 FET 输入低失真运算放大器

    1. 产品简介


    OPA2604 是一款双 FET 输入、低失真运算放大器,专为增强交流性能而设计。它提供极低的失真(0.0003%)、低噪声(10 nV/√Hz)和宽广的工作带宽(20 MHz),适用于高保真音频和其他需要动态性能的应用场景。

    2. 技术参数


    - 失真性能: 0.0003% @ 1 kHz
    - 噪声: 10 nV/√Hz
    - 增益带宽积: 20 MHz
    - 摆率: 25 V/µs
    - 电源范围: ±4.5 V 至 ±24 V
    - 负载驱动能力: 能够驱动高达 600 Ω 的负载
    - 静态电流: 每个放大器的总静态电流为 ±10.5 mA
    - 温度范围: -25°C 至 85°C

    3. 产品特点和优势


    OPA2604 的独特之处在于其低失真和低噪声特性,使得它在高保真音频和其他动态性能要求高的应用中表现出色。其激光修整的输入偏置电压进一步提升了音质,同时减少了对耦合电容的需求。此外,OPA2604 采用了先进的电路技术,确保了卓越的性能和可靠性。

    4. 应用案例和使用建议


    - 专业音频设备: OPA2604 广泛应用于专业音频设备中,如音频接口、均衡器和效果处理器。
    - PCM 数模转换器: 它作为 I/V 转换器用于 PCM 数模转换器,提供高质量的信号转换。
    - 频谱分析设备: 在频谱分析仪中,OPA2604 的低噪声特性使其成为理想的选择。
    使用建议:
    - 布局设计: 确保输入迹线尽可能短,并远离电源和输出迹线以减少寄生效应。
    - 旁路电容: 使用低等效串联电阻 (ESR) 的陶瓷旁路电容,靠近设备放置,以降低耦合噪声。

    5. 兼容性和支持


    - 兼容性: OPA2604 支持 ±4.5 V 至 ±24 V 的电源范围,可以与多种不同的电源配置兼容。
    - 支持和维护: 提供详细的文档和技术支持,包括 TINA-TI 模拟软件工具和 WEBENCH Filter Designer 滤波器设计程序。

    6. 常见问题与解决方案


    - 问题: 如何选择合适的滤波器?
    - 解决方案: 使用 WEBENCH Filter Designer 工具进行滤波器设计,选择适合的应用需求的滤波器类型和组件。

    - 问题: 如何最大限度提高功率效率?
    - 解决方案: 确保电源旁路电容的正确放置,并选择合适的电源电压范围。

    7. 总结和推荐


    综合评估:
    OPA2604 运算放大器以其卓越的低失真和低噪声性能,在音频和精密模拟应用中具有显著的优势。其宽广的工作带宽和高速度使其成为复杂系统的理想选择。
    推荐使用:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐在高保真音频设备、PCM 数模转换器和其他需要高性能运算放大器的应用中使用 OPA2604。

OPA2604AP参数

参数
每个通道的输出电流 10.5mA
典型供电电流 10.5mA
Vos - 输入偏置电压 1mV
通道数量 2
典型压摆率 25V/μs
电流 - 输入偏置 100pA
CMRR - 共模抑制比 -
-3db带宽 -
最大工作供电电压 ±24V
最小工作供电电压 -
典型增益带宽 20MHz
10.16mm(Max)
6.6mm(Max)
5.08mm(Max)~510μm(Min)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

OPA2604AP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
