首页  >  产品百科  >  OPA4743UA/2K5

OPA4743UA/2K5

产品分类: 仪表放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.1mA 10V/μs 7MHz 20mA 4 12V 1.5mV 1pA SOIC-14 贴片安装 8.65mm*3.91mm*1.58mm
供应商型号: OPA4743UA/2K5
供应商: 国内现货
标准整包数: 1000

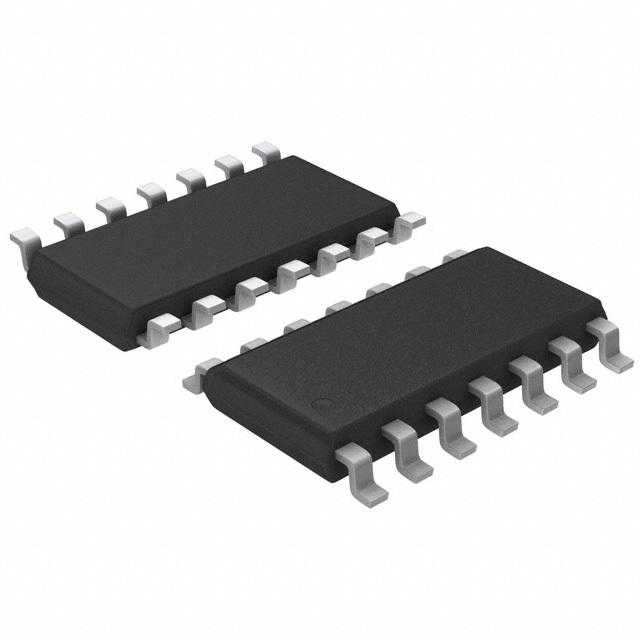

TEXAS INSTRUMENTS 仪表放大器 OPA4743UA/2K5

OPA4743UA/2K5概述

    OPA743 系列运算放大器技术手册

    产品简介


    OPA743 系列是一种高性能单电源运算放大器(运放),它采用先进的12V模拟CMOS工艺,具有出色的交流性能。OPA743 的主要特点包括高带宽(7MHz)、高速度(10V/µs)、轨到轨输入和输出、低静态电流(1.1mA)以及高增益带宽积(GBW)。OPA743 系列适用于多种应用场景,如液晶显示器伽玛校正、汽车应用(音频、传感器应用、安全系统)、便携式设备、有源滤波器、换能器放大器、测试设备以及数据采集系统等。

    技术参数


    - 高带宽:7MHz
    - 高摆率:10V/µs
    - 输入输出范围:轨到轨
    - 工作电压范围:单电源:3.5V 至 12V;双电源:±1.75V 至 ±6V
    - 静态电流:1.1mA
    - 共模抑制比(CMRR):全量程 84dB
    - 封装类型:SOT23-5、MSOP-8、TSSOP-14 和 SO-8
    - 输入偏置电流:1pA
    - 绝对最大额定值:供电电压范围 13.2V、信号输入电压范围(V–) – 0.3V 到(V+) + 0.3V、持续短路输出

    产品特点和优势


    OPA743 系列的主要优势包括:
    - 高带宽和高速度:OPA743 具有7MHz的带宽和10V/µs的摆率,适用于高速信号处理。
    - 轨到轨输入输出:这种特性有助于维持动态范围,特别适用于低供电电压的应用。
    - 低静态电流:仅需1.1mA的静态电流,使得它非常适合用于电池供电的设备。
    - 低输入偏置电流:1pA的输入偏置电流减少了对前级电路的影响,适合用于低噪声应用。

    应用案例和使用建议


    - 液晶显示器伽玛校正:OPA743 作为参考缓冲器用于LCD源驱动器,能够提高信号的动态范围。
    - 汽车应用:在汽车音响系统中,OPA743 可以用于传感器和安全系统的信号调理。
    - 便携式设备:由于其低静态电流的特点,适合用于便携式电子设备中。
    - 高阻抗负载驱动:OPA743 可以轻松驱动高达1kΩ的负载电阻,并保持高增益,尤其适用于需要精密信号放大的场合。

    兼容性和支持


    OPA743 系列可以与多种其他电子元器件和设备兼容。制造商提供了详尽的技术文档和支持,帮助用户进行设计和调试。

    常见问题与解决方案


    - 输入电压保护:输入端超过供电电压300mV时会被钳位,可以通过限流电阻进行保护。
    - 短路电流限制:短路电流被限制在±30mA,确保电路不会因短路而损坏。
    - 过载恢复时间:在输入电压过大时,OPA743 可以在200纳秒内恢复,避免长期损坏。

    总结和推荐


    总体来说,OPA743 系列运算放大器是一款高性能、多功能的产品,在多个领域都有广泛应用。其优秀的交流性能和广泛的适用范围使其成为电子设计工程师的理想选择。如果您的项目需要高带宽、高速度以及低功耗的特性,强烈推荐使用 OPA743 系列运算放大器。

OPA4743UA/2K5参数

参数
CMRR - 共模抑制比 -
最大工作供电电压 12V
典型压摆率 10V/μs
电流 - 输入偏置 1pA
每个通道的输出电流 20mA
典型增益带宽 7MHz
通道数量 4
最小工作供电电压 -
-3db带宽 -
Vos - 输入偏置电压 1.5mV
典型供电电流 1.1mA
长*宽*高 8.65mm*3.91mm*1.58mm
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OPA4743UA/2K5厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4743UA/2K5数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 仪表放大器 TEXAS INSTRUMENTS OPA4743UA/2K5 OPA4743UA/2K5数据手册

OPA4743UA/2K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 39.5772
2000+ ¥ 38.571
3000+ ¥ 37.5648
库存: 15000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 39577.2
