TMP6131QDECTQ1

产品分类: PTC热敏电阻
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments PTC热敏电阻器 TMP6系列
供应商型号: TMP6131QDECTQ1
供应商: 云汉优选
标准整包数: 500

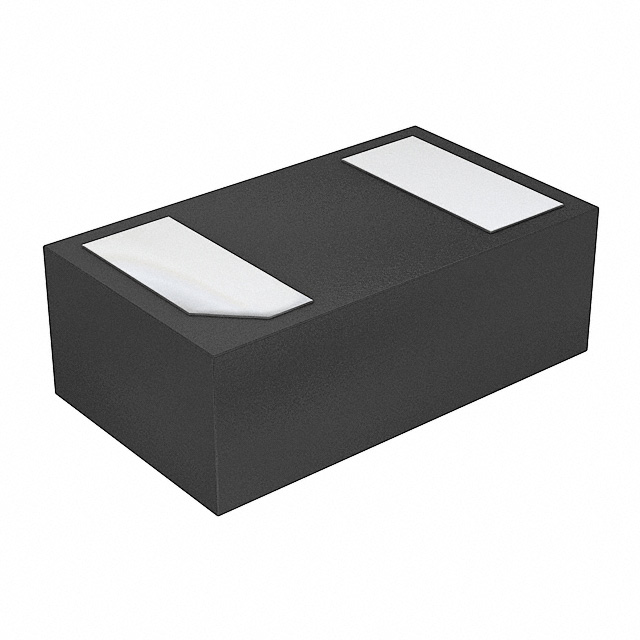

TEXAS INSTRUMENTS PTC热敏电阻 TMP6131QDECTQ1

TMP6131QDECTQ1概述


    产品简介


    TMP61-Q1小尺寸硅基线性热敏电阻
    产品类型: 硅基线性热敏电阻
    主要功能: 温度测量、保护、补偿和控制系统
    应用领域: 汽车加热、通风、空调系统(HEV/EV),车载充电器和无线充电器,直流-直流转换器,电池管理系统,娱乐信息系统,汽车照明等

    技术参数


    - 温度范围:
    - TMP61QDEC温度等级1:-40°C 至 +125°C
    - TMP61QLPG温度等级0:-40°C 至 +150°C
    - 电阻:
    - 25°C时标称电阻为10kΩ (±1%最大误差)
    - 温度系数:
    - 25°C时典型TCR为6400 ppm/°C,温度范围内典型TCR误差为±0.2%
    - 响应时间:
    - 在DEC封装情况下为0.6秒
    - 电源条件:
    - 针对X1SON/DEC封装:电压范围0至5.5V,电流范围0至400μA,工作温度范围-40°C 至 125°C
    - 针对LPG/TO-92S封装:电压范围0至5.5V,电流范围0至400μA,工作温度范围-40°C 至 150°C

    产品特点和优势


    - 线性电阻变化: 高温下的一致性好,简化了温度到电阻的转换
    - 增强的线性: 相比传统NTC热敏电阻,具有更好的温度线性
    - 快速热响应: 在典型条件下,热响应时间为0.6秒
    - 低功耗: 比传统NTC热敏电阻的功耗更低,降低了自热引起的误差
    - 长寿命: 经过高温高湿度测试后漂移小于1%

    应用案例和使用建议


    应用案例:
    - 汽车加热、通风、空调系统(HEV/EV): 在充电过程中用于监控温度,保证安全和效率
    - 娱乐信息系统: 可以用于驾驶舱内部温度监测和控制
    - 汽车照明: 在不同的环境温度下确保灯具稳定工作
    使用建议:
    - 在实际应用中,建议通过外部电路提供精确的电压或电流偏置,以确保精度
    - 在使用过程中注意避免极端高温或低温,以防止器件性能下降

    兼容性和支持


    - 兼容性: 适用于多种封装形式,包括X1SON和TO-92S
    - 厂商支持: 提供技术文档和社区支持,帮助用户解决使用中的问题

    常见问题与解决方案


    - 问题: 温度测量精度不足
    解决方案: 确保正确的电压和电流偏置,并遵循制造商提供的应用指南
    - 问题: 设备响应时间慢
    解决方案: 检查连接线是否过长或有其他影响信号的因素,并优化电路设计

    总结和推荐


    总结: TMP61-Q1是一款高性能的硅基线性热敏电阻,具备优良的温度测量性能、线性和响应速度。它特别适合在汽车电子、工业控制和消费电子等领域中应用。
    推荐: 推荐使用TMP61-Q1,特别是在需要高精度温度测量和线性响应的应用中。该产品凭借其卓越的性能和广泛的应用范围,在市场上具有较强的竞争力。

TMP6131QDECTQ1参数

参数
25℃时的电阻值 10KΩ
精度 ±1%
额定功率 -
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TMP6131QDECTQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP6131QDECTQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS PTC热敏电阻 TEXAS INSTRUMENTS TMP6131QDECTQ1 TMP6131QDECTQ1数据手册

TMP6131QDECTQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.5354
1000+ ¥ 0.5218
3000+ ¥ 0.5081
库存: 2000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 521.8
