JM38510/34201BFA

产品分类: 其他逻辑器件
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 5.5V CFP-16 贴片安装
供应商型号: JM38510/34201BFA
供应商: 国内现货
标准整包数: 250

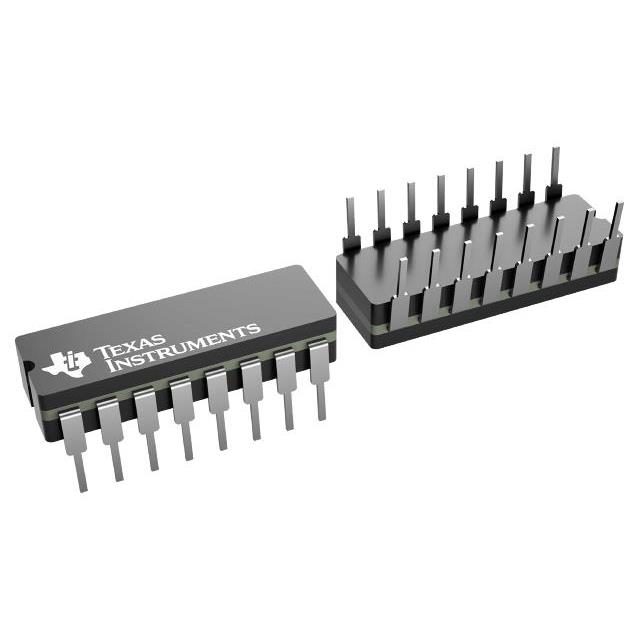

TEXAS INSTRUMENTS 其他逻辑器件 JM38510/34201BFA

JM38510/34201BFA概述

    文章:德州仪器(TI)F283 全加器技术手册解析



    产品简介




    德州仪器(TI)的 F283 是一款全加器,专为4位二进制字的加法运算设计。该设备具有4个Σ输出和一个C4输出,提供内部全速进位查找能力,可在典型条件下在5.7纳秒内生成C4输出。这使得系统设计师能够在成本和封装数量方面受益于逐位进位实现的经济效益,同时享受部分进位查找带来的性能提升。F283 支持正逻辑和负逻辑输入,适用范围广泛。


    技术参数




    - 操作条件:
    - SN54F283:工作温度范围为 -55°C 到 125°C
    - SN74F283:工作温度范围为 0°C 到 70°C
    - 电气特性:
    - 电源电压范围:4.5V 至 5.5V
    - 输入高电平电压(VIH):大于2V
    - 输入低电平电压(VIL):小于0.8V
    - 输出高电平电流(VOH):≥ 2.5V @ 5V VCC
    - 输出低电平电流(VOL):≤ 0.3V @ 5V VCC
    - 输入电流范围:-18mA 至 +5mA
    - 切换特性(@ 5V VCC, CL=50pF, RL=500Ω, TA=25°C):
    - PLH:
    - C0到Σ:2.7ns 至 9.5ns
    - A或B到Σ:3.2ns 至 9.5ns
    - PHL:
    - C0到Σ:3.2ns 至 9.5ns
    - A或B到Σ:2.7ns 至 9.5ns
    - C0到C4:
    - PLH:2.7ns 至 7.5ns
    - PHL:2.2ns 至 7ns
    - A或B到C4:
    - PLH:2.7ns 至 7.5ns
    - PHL:2.2ns 至 7ns


    产品特点和优势




    F283 的核心优势在于其快速的全速进位查找能力,可将进位计算时间缩短至5.7纳秒。这意味着F283能够显著提升数字电路的设计效率和性能,特别是在需要高速处理的应用场景中。此外,它支持正逻辑和负逻辑输入,具有很高的灵活性,适用于不同类型的数字系统。


    应用案例和使用建议




    应用场景:F283 广泛应用于各种数字信号处理系统,如计算器、计算机外围设备、工业控制系统等。

    使用建议:
    - 确保电源电压在规定范围内以避免损坏。
    - 注意输入信号的上升沿和下降沿时间,保证其满足切换特性要求。
    - 在系统设计时,确保充分散热,避免因高温影响性能。


    兼容性和支持




    F283 提供多种封装选项,包括塑料小外形封装(SOIC)、陶瓷芯片载体(CERDIP)和标准塑料及陶瓷300mil DIP封装。德州仪器提供详细的技术文档和支持服务,以帮助用户正确安装和使用该器件。此外,厂商还提供了详细的参考设计资料,便于用户理解和实现相关功能。


    常见问题与解决方案




    问题1:输入信号范围超出限制。
    - 解决方案:检查输入电压范围,确保其在-1.2V至7V之间。

    问题2:电源电压波动大。
    - 解决方案:使用稳定的电源供电,或增加稳压电路来减小电压波动。

    问题3:器件工作不稳定。
    - 解决方案:检查焊接点是否良好,确保所有引脚接触良好。必要时重新焊接。


    总结和推荐




    总体而言,德州仪器的F283全加器是一款功能强大且灵活多变的电子元件,特别适合需要高速运算和宽工作温度范围的应用。无论是对数字系统进行硬件升级还是设计新的数字电路,F283都是一个值得推荐的选择。然而,在使用过程中需要注意合理控制电源电压和信号输入范围,确保系统的稳定运行。

JM38510/34201BFA参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
10.92mm(Max)
7.24mm(Max)
2.03mm(Max)
通用封装 CFP-16
安装方式 贴片安装
应用等级 军用级
包装方式 管装

JM38510/34201BFA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/34201BFA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他逻辑器件 TEXAS INSTRUMENTS JM38510/34201BFA JM38510/34201BFA数据手册

JM38510/34201BFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 92.2878
500+ ¥ 89.9415
750+ ¥ 87.5952
库存: 1000
起订量: 250 增量: 25
交货地:
最小起订量为:250
合计: ¥ 23071.95
