74AHC1G00GV,125

产品分类: 其他逻辑器件
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: SEU-74AHC1G00GV,125
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 其他逻辑器件 74AHC1G00GV,125

74AHC1G00GV,125概述

    74AHC1G00 和 74AHCT1G00 二输入 NAND 门技术手册

    产品简介


    74AHC1G00 和 74AHCT1G00 是高频率 Si 门 CMOS 设备,提供二输入 NAND 功能。其中 74AHC1G00 的输入切换电平符合 CMOS 标准,电源电压范围为 2 V 到 5.5 V;而 74AHCT1G00 的输入切换电平则符合 TTL 标准,电源电压范围为 4.5 V 到 5.5 V。这两种设备广泛应用于各种电子设备,如计算机系统、通信设备和消费电子产品中。

    技术参数


    产品型号:
    | 型号 | 包装 | 温度范围 |
    |
    | 74AHC1G00GW | TSSOP5 塑料薄型小外形封装;5 引脚,1.25 mm 宽度 | -40°C 至 +125°C |
    | 74AHCT1G00GW | TSSOP5 塑料薄型小外形封装;5 引脚,1.25 mm 宽度 | -40°C 至 +125°C |

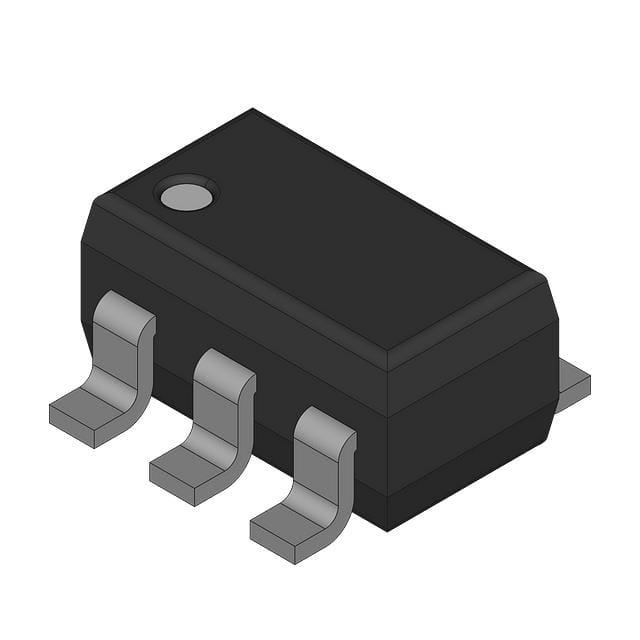

    | 74AHC1G00GV | SC-74A 塑料表面贴装封装;5 引脚 | -40°C 至 +125°C |
    | 74AHCT1G00GV | SC-74A 塑料表面贴装封装;5 引脚 | -40°C 至 +125°C |
    电气特性:
    - 输入电压范围:-0.5 V 到 +7.0 V
    - 输出电流:-0.5 V < VO < VCC + 0.5 V,最大值 ±25 mA
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    - 对称输出阻抗
    - 高噪声容限
    - 低功耗
    - 平衡传播延迟
    - 两种封装选项:SOT353-1(TSSOP5)和 SOT753(SC-74A)
    - ESD 保护:
    - HBM JESD22-A114E:超过 2000 V
    - MM JESD22-A115-A:超过 200 V
    - CDM JESD22-C101C:超过 1000 V

    应用案例和使用建议


    应用案例:
    1. 计算机系统:用于逻辑控制电路,确保信号的正确传递。
    2. 通信设备:用于数据传输线路中的信号处理。
    3. 消费电子产品:用于便携式设备中的信号转换和逻辑处理。
    使用建议:
    - 在设计电路时,要确保电源电压符合指定范围,以避免损坏器件。
    - 确保良好的接地连接,以提高电路的稳定性和可靠性。
    - 使用适当的 PCB 设计,降低电路的寄生效应,提高整体性能。

    兼容性和支持


    兼容性:
    - 与标准的 TTL 和 CMOS 逻辑设备兼容。
    - 支持 SOT353-1 和 SOT753 封装,适用于多种应用场景。
    支持和维护:
    - Nexperia 提供全面的技术支持,包括应用指南、技术文档和故障排除手册。
    - 通过官方销售办事处获取产品和服务支持。

    常见问题与解决方案


    常见问题:
    1. 电路不稳定
    - 解决方案:检查电源电压是否稳定,确保接地良好。
    2. 信号传输不畅
    - 解决方案:优化电路布局,减少信号干扰。

    总结和推荐


    综合评估:
    - 优点:
    - 高稳定性
    - 低功耗
    - 优秀的 ESD 保护能力
    - 多种封装选择,满足不同应用场景需求
    - 缺点:无明显缺点
    推荐使用:
    - 推荐在需要高可靠性和高稳定性的场合使用 74AHC1G00 和 74AHCT1G00,特别是对于需要长期稳定工作的系统。

74AHC1G00GV,125参数

参数
最小工作供电电压 -
最大工作供电电压 -
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

74AHC1G00GV,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74AHC1G00GV,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 其他逻辑器件 NXP SEMICONDUCTORS 74AHC1G00GV,125 74AHC1G00GV,125数据手册

74AHC1G00GV,125封装设计

查看详情并下载
Symbol
Footprint
3D Model
