74AHCT1G04DBVTG4

产品分类: 其他逻辑器件
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5V 5.5V SOT-23-5 贴片安装,黏合安装 1.1mm(高度)
供应商型号: 74AHCT1G04DBVTG4
供应商: 云汉优选
标准整包数: 1

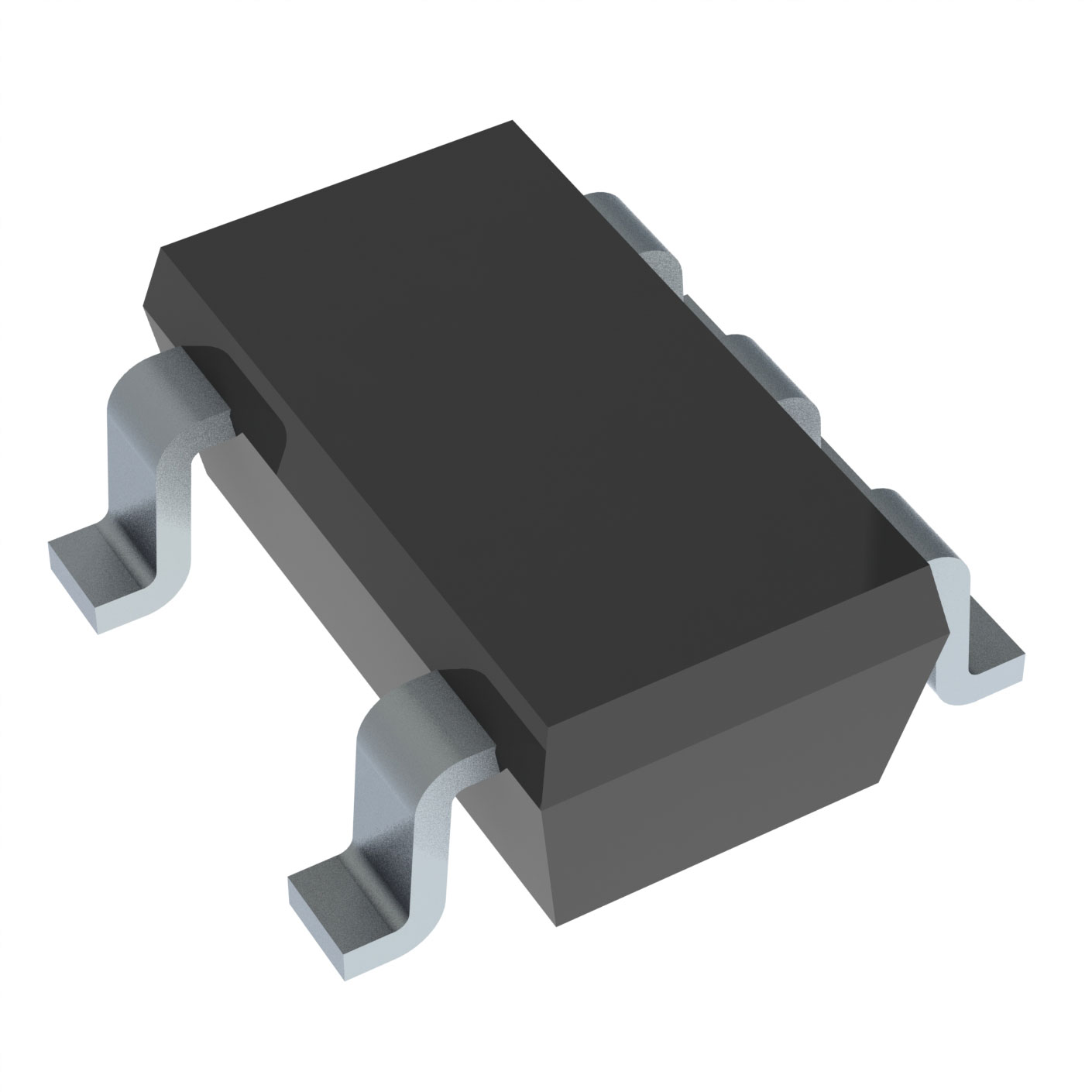

TEXAS INSTRUMENTS 其他逻辑器件 74AHCT1G04DBVTG4

74AHCT1G04DBVTG4概述

    # SN74AHCT1G04 单门反相器技术手册解析

    产品简介


    SN74AHCT1G04 是一款单门反相器芯片,属于德州仪器(Texas Instruments)的 SN74 系列逻辑电路产品。该芯片具有高可靠性和广泛的适用性,设计用于多种高速和低功耗的应用场景。它的核心功能是将输入信号 A 的逻辑状态反转为输出信号 Y,即实现 Y = ¬A 的布尔函数。
    主要功能
    - 实现单个逻辑反相操作。
    - 支持 4.5V 至 5.5V 工作电压范围,可兼容 3.3V 和 5V 系统。
    - 输出驱动能力高达 ±8mA。
    应用领域
    - 笔记本电脑和电子点销售终端(POS)。
    - 医疗设备如患者监测系统。
    - 电机控制:适用于交流感应电机和步进电机控制。
    - 网络开关和测试设备。

    技术参数


    以下为关键的技术规格和电气特性:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | -0.5 | 0 | 5.5 | V |
    | 输出电压范围 | -0.5 | VCC+0.5 V |
    | 最大输入电流 | -20 20 | mA |
    | 最大输出电流 | -25 25 | mA |
    | 工作温度范围 | -40 | 25 | 125 | °C |
    | 最大传播延迟时间 | 1 | 7.5 | 8 | ns |
    热阻参数(单面引脚):
    - RθJA:231.3°C/W
    - RθJC(top):119.9°C/W
    - RθJB:60.6°C/W
    其他特性包括:
    - 工作频率范围宽。
    - 高抗静电放电(ESD)性能(符合 HBM 和 CDM 标准)。
    - 电源电压建议为 5V。

    产品特点和优势


    1. 兼容性强:支持 3.3V 和 5V 输入,可无缝连接不同电压域。
    2. 低功耗:典型工作电流仅为 10μA。
    3. 高可靠性:输出驱动能力强且过载保护性能优秀。
    4. 快速响应:最大传播延迟时间为 7.5ns,适合高速信号处理。
    5. 紧凑封装:提供 SOT-23 和 SC-70 两种封装形式,便于 PCB 设计和布局。

    应用案例和使用建议


    典型应用场景
    - 作为数字逻辑系统中的反相器模块,用于简单的逻辑运算。
    - 在高速信号路径中用作阻抗匹配或信号翻转单元。
    使用建议
    1. 输入和输出接线:确保所有未使用的输入连接到 VCC 或 GND,避免浮空状态导致的不确定行为。
    2. 电源滤波:每个 VCC 引脚需要配置至少 0.1μF 的旁路电容,建议在高频噪声环境下增加额外的 1μF 电容。
    3. 布局布线:尽量减少寄生电感和电阻的影响,尤其是在高频场景下。
    4. 过流保护:在高负载情况下,需监控总电流不超过 50mA。

    兼容性和支持


    SN74AHCT1G04 可与其他标准逻辑器件配合使用,并能够满足大多数现代电路的设计需求。TI 提供全面的技术支持和文档资源,包括样品获取、软件工具和社区论坛,帮助用户更快地完成设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 检查电源电压是否符合规范 |
    | 信号延迟过大 | 调整旁路电容大小以优化性能 |
    | 过热现象发生 | 添加散热片或优化散热设计 |
    | 静电损坏 | 存储和运输过程中使用防静电包装材料 |

    总结和推荐


    综合评估
    SN74AHCT1G04 单门反相器以其高性能、高可靠性、广泛的应用范围和优秀的性价比,成为许多工业和消费电子领域的理想选择。它特别适用于需要电压上翻转换的 3.3V 至 5V 场景,同时具备较低的功耗和紧凑的封装。
    推荐意见
    强烈推荐 SN74AHCT1G04 用于需要高效、可靠逻辑处理的小型化设计项目。对于需要更高集成度的复杂电路,可以考虑多门逻辑芯片如 SN74AHCT1G14 或 SN74AHCT1G08 等。
    注:上述信息摘录自 SN74AHCT1G04 数据手册,完整详细信息请参考官方资料。

74AHCT1G04DBVTG4参数

参数
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

74AHCT1G04DBVTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

74AHCT1G04DBVTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他逻辑器件 TEXAS INSTRUMENTS 74AHCT1G04DBVTG4 74AHCT1G04DBVTG4数据手册

74AHCT1G04DBVTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.6383
3000+ ¥ 3.5496
6000+ ¥ 3.4313
库存: 78450
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 3638.3
