TLC339CDB

产品分类: 其他逻辑器件
厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: CY-TLC339CDB
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 其他逻辑器件 TLC339CDB

TLC339CDB概述


    产品简介


    TLC139 和 TLC339 是由德州仪器(TI)推出的四路独立差分电压比较器系列,旨在从单个电源运行。该系列芯片在性能上与 LM139/LM339 系列相似,但功耗仅为后者的 1/20,响应时间相近。这些比较器采用了 LinCMOS 工艺,具备卓越的模拟性能,保持了标准 CMOS 的低功耗、高速度、高输入阻抗和低偏置电流等优点,同时提供了极为稳定的输入偏置电压,即便是在几伏特的差分输入应力下也是如此。
    这些芯片广泛应用于信号调理、模数转换、电机控制、电池管理等领域。凭借其独特的设计特点,TLC139 和 TLC339 在工业自动化、通信设备、消费电子产品等需要高可靠性和紧凑设计的场景中表现出色。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | -0.3V 至 VDD (最大 18V) |
    | 差分输入电压 | ±18V |
    | 输出电压范围 | -0.3V 至 VDD |
    | 低电平输出电流 | 每个输出端可达 20mA |
    | 总供应电流 | 四个比较器总供应电流为 40mA |
    | 开启温度范围(工业级) | -40°C 至 85°C |
    | 关断温度范围(军用级) | -55°C 至 125°C |
    特点和优势
    - 极低功耗:典型功耗仅为 200µW,适合对能耗要求极高的应用。
    - 快速响应时间:过驱动 5mV 时典型响应时间为 2.5µs。
    - 输入阻抗高:典型值达 10^12Ω,确保信号不会被干扰。
    - 稳定性能:输入偏移电压每月漂移量仅为 0.23µV,且包含前 30 天。
    应用案例与使用建议
    典型应用案例
    1. 电机控制:在直流电机的转速检测中,利用 TLC139/TLC339 进行转速阈值判断。
    2. 信号调理:将传感器输出信号与设定阈值进行比较,输出逻辑信号。
    3. 电源管理:用于电池管理系统,监测电池电压状态。
    使用建议
    - 对于低功耗需求的应用,优先选择工业级型号(如 TLC339I),因其功耗更低。
    - 高温环境下应选用军用级型号(如 TLC139M),确保在极端条件下的稳定性。
    - 在实际应用中,建议将差分输入电压设置在器件容许范围内,避免超出额定值。
    兼容性与支持
    TLC139/TLC339 系列芯片与其他 TI 产品及主流电子元器件具有良好的兼容性。TI 提供全面的技术支持和丰富的文档资源,包括技术手册、应用笔记和参考设计。此外,用户还可以通过 TI 官方技术支持获取及时的解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 偏移电压超出规范 | 调整电路的输入电阻以优化输入偏置电压。 |
    | 输出不稳定 | 检查负载是否符合规格,并调整电源电压。 |
    | 温度过高导致性能下降 | 使用工业级或军用级型号,并增加散热措施。 |
    总结与推荐
    TLC139/TLC339 系列以其出色的性能、极低功耗和广泛的温度适应能力,在电子元器件市场中占据了一席之地。对于追求高性能、低功耗的用户而言,这些芯片无疑是理想的选择。我们强烈推荐在需要高精度比较器的应用中使用此系列芯片,特别是在工业自动化和通信领域。总体而言,TLC139/TLC339 系列是当前市场上极具竞争力的产品之一。

TLC339CDB参数

参数
最大工作供电电压 -
最小工作供电电压 -

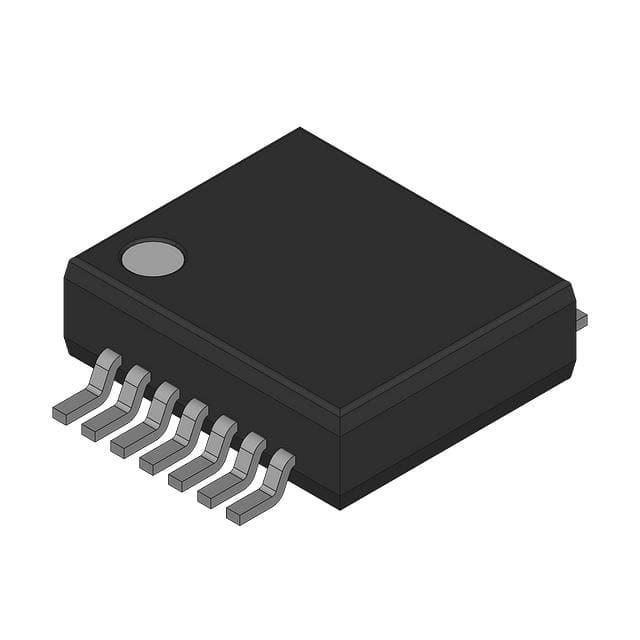

通用封装 SSOP
零件状态 在售
包装方式 散装

TLC339CDB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC339CDB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他逻辑器件 TEXAS INSTRUMENTS TLC339CDB TLC339CDB数据手册

TLC339CDB封装设计

查看详情并下载
Symbol
Footprint
3D Model
