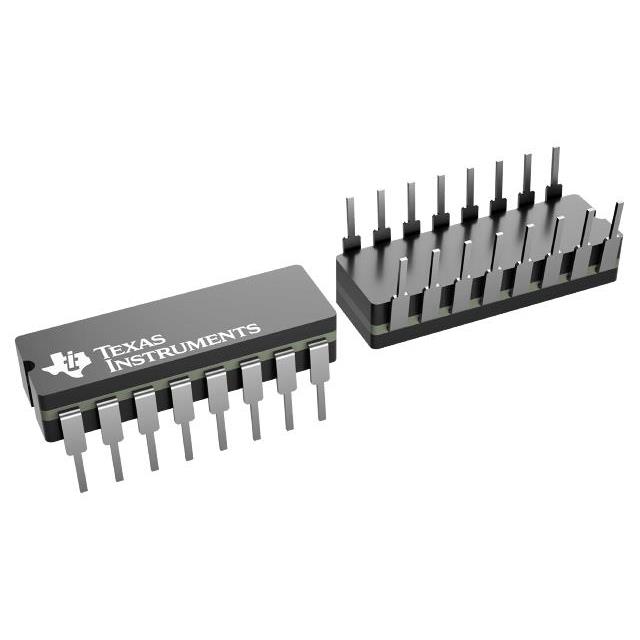

JM38510/66302BEA

产品分类: 其他逻辑器件
厂牌: TEXAS INSTRUMENTS
产品描述: 2V 6V CDIP-16 通孔安装
供应商型号: JM38510/66302BEA
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他逻辑器件 JM38510/66302BEA

JM38510/66302BEA概述


    产品简介


    SN74HC161 是一款由德州仪器(TI)生产的四比特同步预设计数器,主要应用于高精度计数设计领域。该芯片能够在2V至6V的宽电压范围内运行,输出端能够驱动多达10个LSTTL负载,具有低功耗的特点(最大为80 µA)。此外,它具有快速计数能力,典型延迟时间为14纳秒,并且支持内部抢先电路,允许高速计数时进行n位级联。

    技术参数


    工作条件
    - 电源电压范围:2V 至 6V
    - 输入高电平电压 (VIH):在4.5V下为3.15V,在6V下为4.2V
    - 输入低电平电压 (VIL):在4.5V下为1.35V,在6V下为1.8V
    - 输出电压:0V 至 VCC
    - 最大输入电流:±100 nA
    - 最大供电电流 (ICC):80 µA
    电气特性
    - 输出高电平 (VOH):在6V下为5.9V
    - 输出低电平 (VOL):在6V下为0.1V
    - 持续输出电流:±25 mA
    - 温度范围:-40°C 至 85°C(工业级),-55°C 至 125°C(军用级)
    性能参数
    - 典型延迟时间 (tpd):14 ns
    - 最大时钟频率:25 MHz(在6V下)
    - 脉冲持续时间 (tw):20 ns
    - 时钟上升/下降时间:400 ns(在6V下)

    产品特点和优势


    1. 内部抢先电路:支持快速计数设计,消除计数过程中的尖峰脉冲。
    2. 同步计数:所有触发器同时翻转,确保所有输出在每个时钟周期内保持一致状态。
    3. 易于级联:提供输出和进位信号(RCO),便于多个计数器之间的级联。
    4. 低功耗:最大供电电流仅为80 µA,非常适合低功耗应用。
    5. 可靠性高:宽温度范围内的稳定工作能力和高可靠性。

    应用案例和使用建议


    SN74HC161 可广泛应用于数字逻辑系统、计数器设计及计时应用。在构建复杂计数系统时,可以利用其同步计数和级联功能。例如,可以将多个SN74HC161级联以实现更长的计数序列,同时通过合理配置载入 (LOAD) 和清零 (CLR) 信号来控制计数过程。对于实际应用中可能出现的同步计数的同步问题,建议在每个时钟周期内仔细验证输入和输出的状态,确保准确无误的计数结果。

    兼容性和支持


    SN74HC161 可以与多种TI其他系列的逻辑门、缓冲器等元器件兼容,例如常见的TTL和CMOS器件。此外,德州仪器提供了全面的技术支持,包括详尽的技术文档、参考设计和在线技术支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    1. 问题:时钟频率过高导致异常输出。
    - 解决方案:检查并降低时钟频率,确保时钟到RCO传播延迟和时钟周期的时间间隔符合规范。
    2. 问题:输出状态不稳定。
    - 解决方案:确保所有的输入信号都满足设置时间和保持时间的要求。
    3. 问题:设备无法正常启动。
    - 解决方案:检查电源电压是否在规定的范围内,并确保所有输入和输出引脚均正确连接。

    总结和推荐


    SN74HC161是一款高性能的四比特同步预设计数器,适用于需要精确计数的应用场合。它的低功耗、快速计数和内置的抢先电路使其成为高精度计数系统的理想选择。综合其优点和在不同温度下的可靠性表现,我们推荐在设计计数器和时序逻辑电路时优先考虑这款产品。同时,德州仪器提供的技术支持也极大地提升了其应用价值。

JM38510/66302BEA参数

参数
最大工作供电电压 6V
最小工作供电电压 2V
21.34mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-16
安装方式 通孔安装
应用等级 军用级
包装方式 散装,管装

JM38510/66302BEA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/66302BEA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他逻辑器件 TEXAS INSTRUMENTS JM38510/66302BEA JM38510/66302BEA数据手册

JM38510/66302BEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 369.4809
3000+ ¥ 360.4692
6000+ ¥ 348.4536
库存: 1952
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 369480.9
