INA216A2RSWR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 90dB 1.8V 5.5V 5.5V QFN 贴片安装,黏合安装
供应商型号: INA216A2RSWR
供应商: 国内现货
标准整包数: 1000

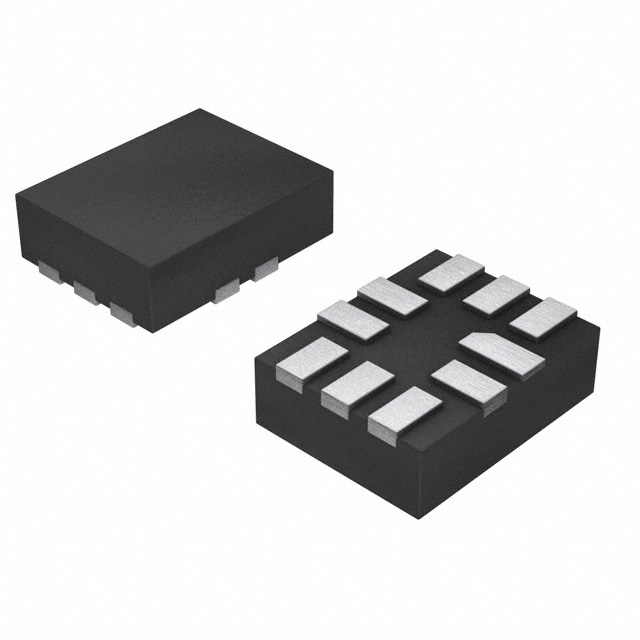

TEXAS INSTRUMENTS LDO稳压器 INA216A2RSWR

INA216A2RSWR概述


    产品简介


    产品类型:高侧电压输出电流分流监控器
    主要功能:监测从 +1.8V 到 +5.5V 的共模电压下分流电阻上的电压降
    应用领域:笔记本电脑、手机、电信设备、电源管理、电池充电器等

    技术参数


    - 供电范围:+1.8V 至 +5.5V
    - 输入引脚(IN+ 和 IN-):差分输入范围 -5.5V 至 +5.5V
    - 共模输入范围:GND - 0.3V 至 +5.5V
    - 输出引脚:GND - 0.3V 至 (V+) + 0.3V
    - 增益选择:25V/V, 50V/V, 100V/V, 200V/V
    - 偏置电流:最大 3μA
    - 休眠电流:13μA(最小值)
    - 最大噪声密度:60 nV/√Hz
    - 电源抑制比 (PSRR):90 dB 至 108 dB
    - 共模抑制比 (CMRR):90 dB 至 108 dB
    - 失调电压:±30μV(最大值)
    - 温度范围:工作温度 -40°C 至 +125°C
    - 热阻:θJA(芯片到环境)= 114.9°C/W 至 160°C/W
    - 频率响应:带宽为 2.5kHz 至 20kHz

    产品特点和优势


    - 零漂移架构:实现极低的输入失调电压,确保在大范围内进行准确测量。
    - 固定增益:提供多种固定增益选项,满足不同应用的需求。
    - 低功耗:最小休眠电流为 13μA,适用于低功耗应用。
    - 小型封装:采用薄型 QFN-10 封装,适合空间受限的应用。
    - 宽工作温度范围:能够在极端环境下可靠运行。

    应用案例和使用建议


    应用案例:一个设计要求满量程输出电压为 4V,最大负载电流为 10A,且在共模线路的最大电压降为 25mV。根据这些要求,应该选择增益为 200V/V 的型号。
    使用建议:
    - 确保输入引脚 IN+ 和 IN- 尽可能靠近分流电阻,以减小额外阻抗的影响。
    - 使用 Kelvin 连接来精确测量分流电阻上的电压。
    - 在低工作电流范围内,可以考虑选择较低增益的版本以避免输出饱和。

    兼容性和支持


    - 兼容性:与其他电子元件和设备高度兼容,支持广泛的供电电压。
    - 支持:德州仪器提供详尽的技术文档、应用指南和支持服务。

    常见问题与解决方案


    - 问题 1:在高共模电压下,输出信号不稳定。
    解决方案:检查连接是否正确,特别是 IN+ 和 IN- 引脚应尽可能接近分流电阻。

    - 问题 2:输出电压超出预期范围。
    解决方案:确认供电电压和增益设置是否正确,确保符合应用要求。

    总结和推荐


    该产品的设计旨在提供高精度的电流测量,具有广泛的工作温度范围和低功耗特性。尽管价格较高,但其高精度和可靠性使其成为对精度要求高的应用的理想选择。强烈推荐在需要高精度测量的场合使用该产品。

INA216A2RSWR参数

参数
最小输出电压 -
输出电流 -
最大压差@电流 -
输出类型 -
线路调节 -
Iq-静态电流 -
稳压器数量 -
最小输入电压 1.8V
纹波抑制-PSRR 90dB
负载调节 -
最大输入电压 5.5V
最大输出电压 5.5V
极性 -
1.85mm(Max)
1.45mm(Max)
500μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

INA216A2RSWR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA216A2RSWR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS INA216A2RSWR INA216A2RSWR数据手册

INA216A2RSWR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.1978
2000+ ¥ 3.1165
3000+ ¥ 3.0352
库存: 52000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3197.8
