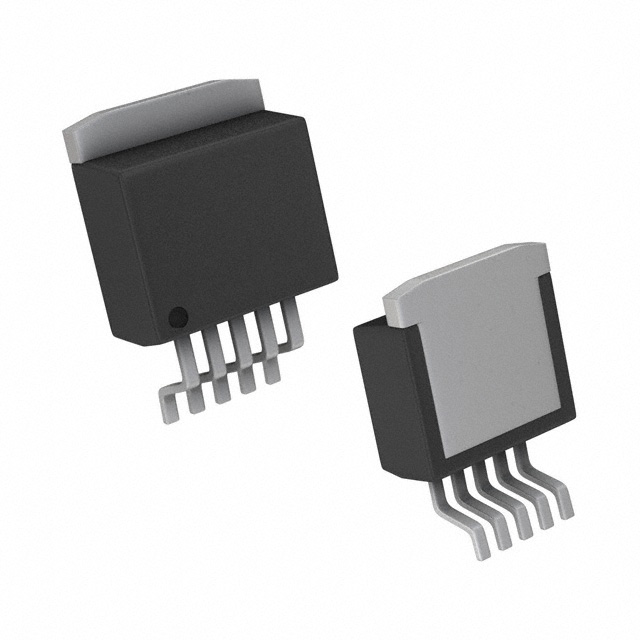

LP3876ESX-2.5/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB 5mA 正极 Fixed 3A 1 2.5V 2.5V 2.5V 7V 1.2V@ 3A 0.08%(Typ) 0.02% TO-263 贴片安装,黏合安装
供应商型号: LP3876ESX-2.5/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP3876ESX-2.5/NOPB

LP3876ESX-2.5/NOPB概述


    产品简介


    LP3873/LP3876 快速超低漏电流线性稳压器
    LP3873 和 LP3876 是快速超低漏电流线性稳压器,适用于多种应用场景,如微处理器电源供应、GTL/GTL+/BTL/SSTL 总线终端、数字信号处理器 (DSP) 电源供应、SCSI 终端和高效率线性调节器等。这些稳压器可在 2.5V 到 7.0V 的输入电压范围内运行,并提供多种预设输出电压选项。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 输入电压范围 | 2.5V 至 7.0V
    | 输出电压精度 | ±1.5% | 室温条件下 |
    | 漏电流 | 1µA | 关机模式下 |
    | 最大输出电流 | 3A
    | 过载保护 | 有 | 包括过温度和过电流保护 |
    | 接地引脚电流 | 通常 6mA (3A 负载)
    | 封装形式 | DDPAK/TO-263 和 TO-220

    产品特点和优势


    - 超低漏电流: 保证了极高的电源转换效率,适合于低功耗应用。
    - 快速响应: 快速的负载变化响应时间,特别适合微处理器和低电压电路。
    - 稳定性好: 出色的负载和线路调整能力,确保输出电压稳定。
    - CMOS工艺: 使得待机电流独立于负载电流,且能够在极低的降压条件下工作。
    - 过载保护: 包括过温度和过电流保护,提升了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例:
    - 微处理器电源供应: 在高频率和高速度要求的应用场景中表现优异。
    - 数字信号处理器 (DSP): 高效稳定的供电,确保计算精度。
    - SCSI 终端: 需要高精度电压供给的场合。
    使用建议:
    - 为了实现最佳的性能,输出电容器的 ESR(等效串联电阻)必须控制在推荐值以内。
    - 输入和输出电容器的选择需符合应用需求,以确保稳定性。
    - 为避免潜在的震荡问题,特别是在低温环境下使用时,应选择品质较高的电容器。

    兼容性和支持


    LP3873 和 LP3876 与市面上常见的各类电容器兼容,但在低温环境下使用时,应特别注意铝电解电容器的 ESR 变化。德州仪器 (TI) 提供了详尽的技术支持和文档,帮助客户正确安装和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保使用合适的电容器,尤其是 ESR 需符合要求 |
    | 过热导致保护触发 | 检查散热系统,确保在允许的温度范围内运行 |
    | 负载变化导致输出电压波动 | 增加输出电容器容量以改善稳定性 |

    总结和推荐


    LP3873 和 LP3876 稳压器以其卓越的性能和可靠性,在多种应用场景中表现出色,特别是在微处理器、DSP 等对电源稳定性要求较高的环境中。强烈推荐使用这些产品,特别是在需要高效能、低功耗电源管理的应用场景中。通过合理的设计和正确的电容器选择,可以充分发挥其潜力,满足用户的高性能需求。

LP3876ESX-2.5/NOPB参数

参数
负载调节 0.08%(Typ)
极性 正极
稳压器数量 1
输出类型 Fixed
最小输出电压 2.5V
最大压差@电流 1.2V@ 3A
Iq-静态电流 5mA
输出电流 3A
最小输入电压 2.5V
线路调节 0.02%
最大输出电压 2.5V
最大输入电压 7V
纹波抑制-PSRR 73dB
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 TO-263
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LP3876ESX-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3876ESX-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3876ESX-2.5/NOPB LP3876ESX-2.5/NOPB数据手册

LP3876ESX-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 22.3728
2000+ ¥ 21.804
3000+ ¥ 21.2352
库存: 9000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 22372.8
