首页  >  产品百科  >  LP5990TM-1.3/NOPB

LP5990TM-1.3/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(10kHz) 75μA 正极 Fixed 200mA 1 1.3V 2.2V 1.3V 5.5V 250mV@ 200mA 5mV 1mV DSBGA-4 贴片安装,黏合安装
供应商型号: 25E-LP5990TM-1.3/NOPB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP5990TM-1.3/NOPB

LP5990TM-1.3/NOPB概述


    产品简介


    LP5990微功率低压差线性稳压器是一款专为便携式电池供电系统设计的产品。该稳压器能够提供从0.8V到3.6V的精确输出电压,具备低噪声和超低静态电流的特点。其主要应用领域包括:智能手机、手持信息设备以及各类需要稳定电源的电子产品。

    技术参数


    - 输入电压范围:2.2V 至 5.5V
    - 输出电压范围:0.8V 至 3.6V(50mV 增量)
    - 输出电压精度:±1%
    - 静态电流(启用):30 μA
    - 静态电流(禁用):10 nA
    - 负载电流:最高200mA
    - dropout电压(200mA负载时):160mV
    - 瞬态响应时间:启动时间60 μs,关断时间500 μs
    - 热关断温度:160°C
    - PSRR(电源抑制比):55dB @ 10kHz
    - 热阻抗:100.6°C/W(DSBGA)

    产品特点和优势


    - 超低静态电流:在启用状态下,仅需30 μA,几乎无负载时静态电流可降至10 nA,非常适合电池供电设备。
    - 高精度输出:±1%的输出电压精度,确保了高度稳定的工作性能。
    - 低噪声:出色的PSRR和输出噪声特性,确保了信号传输的纯净度。
    - 快速开关:快速的启动时间和关闭时间,方便灵活控制电源状态。
    - 紧凑设计:采用小型0402封装,便于空间有限的应用场合使用。

    应用案例和使用建议


    典型应用场景:
    - 智能手机:适用于手机中的各种电路模块,例如音频处理、传感器控制等。
    - 手持设备:如掌上电脑、PDA等,要求稳定的电源供应。
    使用建议:
    - 电容选择:为了保证稳定性,输入电容和输出电容应选用X7R材质的陶瓷电容,并且电容值应大于等于1.0 μF。电容值受温度影响较大,因此建议选择具有更好温度特性的电容器件。
    - PCB布局:设计时要尽量减少接地阻抗并保持输入电感低,这有助于避免干扰并提高整体性能。

    兼容性和支持


    - 兼容性:LP5990可与0402封装的1.0 μF陶瓷电容兼容。具体细节请参阅数据手册。
    - 支持:德州仪器公司为LP5990提供了详细的技术支持文档和客户服务,包括产品手册、应用指南等。如有任何问题,可随时联系当地销售办公室或技术支持团队。

    常见问题与解决方案


    - 问题:在高负载情况下,输出电压波动较大。
    - 解决方案:检查输入电容是否符合规格要求,并且确保其接近或超过输出电容的值。
    - 问题:电源转换效率低下。
    - 解决方案:检查输入电压和负载条件是否超出额定范围,确保电容规格正确并且接地良好。
    - 问题:启动时间过长。
    - 解决方案:确认所有连接和电容配置都按照数据手册的要求进行,确保无短路或其他电气问题。

    总结和推荐


    LP5990是一款非常适合便携式和手持设备应用的低压差线性稳压器。其优异的性能参数,尤其是超低静态电流和出色的负载调整能力使其在市场上具有很强的竞争优势。如果你正在寻找一个能够长时间提供稳定电源的器件,那么LP5990将是你的理想选择。强烈推荐在电池供电设备和便携式电子设备中使用此产品。

LP5990TM-1.3/NOPB参数

参数
最大输入电压 5.5V
负载调节 5mV
最大压差@电流 250mV@ 200mA
Iq-静态电流 75μA
纹波抑制-PSRR 55dB(10kHz)
线路调节 1mV
最小输入电压 2.2V
输出类型 Fixed
最小输出电压 1.3V
最大输出电压 1.3V
输出电流 200mA
极性 正极
稳压器数量 1
940μm(Max)
900μm(Max)
470μm(Max)

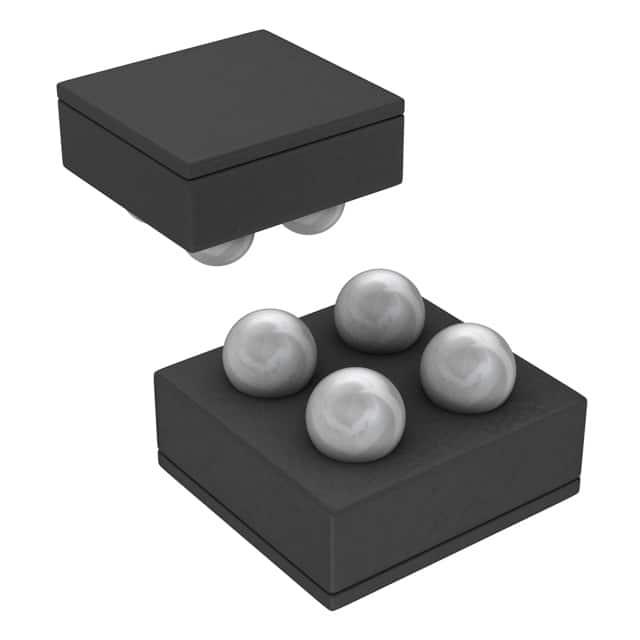

通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

LP5990TM-1.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5990TM-1.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5990TM-1.3/NOPB LP5990TM-1.3/NOPB数据手册

LP5990TM-1.3/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
