LP2982IM5X-3.3/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 45dB(1kHz) 95μA 正极 Fixed 50mA 1 3.3V 2.1V 3.3V 16V 330mV@ 80mA 0.014%/V SOT-23-5 贴片安装,黏合安装 1.1mm(高度)
供应商型号: LP2982IM5X-3.3/NOPB
供应商: 国内现货
标准整包数: 1000

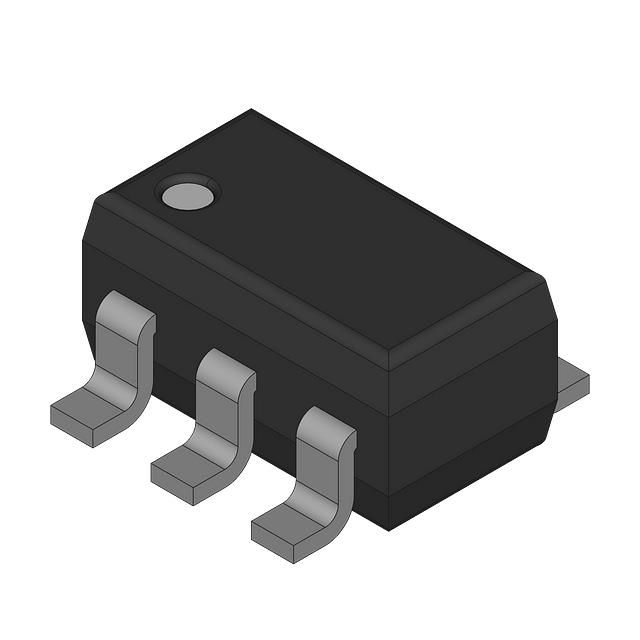

TEXAS INSTRUMENTS LDO稳压器 LP2982IM5X-3.3/NOPB

LP2982IM5X-3.3/NOPB概述


    产品简介


    产品概述
    LP2982 是一款由德州仪器(Texas Instruments)生产的固定输出电压低压差线性稳压器(Low Dropout Linear Regulator,简称LDO),采用SOT-23封装。该产品特别适用于电池供电的应用,具有超低的静态电流和高精度的输出电压。此外,它还具备过温保护和过流保护功能。
    主要功能
    - 输出电流:最大50mA
    - 输入电压范围:2.1V至16V
    - 滴漏电压(Dropout Voltage):典型值120mV(50mA负载时)
    - 精度:输出电压精度为±1%(A级)
    - 低静态电流:关断模式下静态电流小于1μA
    - 高峰值电流能力:150mA(典型值)
    应用领域
    - 手机
    - 平板电脑和笔记本电脑
    - 个人数字助理(PDA)
    - 数码相机、便携式音响设备等

    技术参数


    | 参数 | 典型值(TYP) | 最小值(MIN) | 最大值(MAX) |
    ||
    | 输出电压精度 | ±1% | -1.5% | +1.5% |
    | 线性调节率 | 0.007%/V | 0.007%/V | 0.032%/V |
    | 滴漏电压 | 120mV (50mA 负载) | 1mV | 3mV |
    | 静态电流 | 1μA (关断模式)
    | 峰值输出电流 | 150mA
    | 地引脚电流 | 375μA (50mA 负载) | 65μA | 95μA |

    产品特点和优势


    - 超低滴漏电压:在50mA负载下的滴漏电压仅为120mV,使LP2982非常适合需要高效能电源转换的应用。
    - 高精度输出:输出电压精度达到±1%,确保稳定的输出电压。
    - 超低静态电流:在关断模式下静态电流小于1μA,极大提升了系统的能效比。
    - 高可靠性保护:具备过温保护和过流保护功能,保障了设备在极端条件下的安全运行。
    - 广泛应用:适合多种消费类电子产品,如手机、平板电脑和数码相机等。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑:作为电池供电设备的核心电源管理组件,保证设备在长时间使用中的稳定性和长续航。
    - 个人数字助理(PDA):通过超低的静态电流降低能耗,延长设备的待机时间。
    使用建议
    - 添加外部旁路电容:可有效减少输出噪声,提高电源质量。
    - 合理选择负载:根据具体需求选择合适的输出电流和电压等级,以确保最佳性能和稳定性。

    兼容性和支持


    - 兼容性:LP2982 可与各种标准的电子元器件兼容,适合多种电路设计。
    - 技术支持:德州仪器提供详细的技术文档和支持,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在正常范围内,检查负载情况。 |
    | 过热导致系统关闭 | 检查散热措施,确保设备在合理温度范围内运行。 |
    | 静态电流过高 | 检查电路设计是否有误,尤其是接地和旁路电容连接。|

    总结和推荐


    综合评估
    LP2982是一款高性能、低功耗的低压差线性稳压器,以其出色的超低滴漏电压和极低的静态电流,在电池供电设备中表现出色。无论是手机、平板电脑还是其他便携式电子设备,LP2982都能提供稳定的电源管理。
    推荐
    鉴于其优异的性能和广泛的适用性,强烈推荐在电池供电的便携式电子设备中使用LP2982。对于追求高性能和低能耗的设计师而言,LP2982是理想的选择。

LP2982IM5X-3.3/NOPB参数

参数
最大压差@电流 330mV@ 80mA
输出电流 50mA
极性 正极
最大输入电压 16V
输出类型 Fixed
最大输出电压 3.3V
负载调节 -
最小输出电压 3.3V
线路调节 0.014%/V
纹波抑制-PSRR 45dB(1kHz)
Iq-静态电流 95μA
最小输入电压 2.1V
稳压器数量 1
长*宽*高 1.1mm(高度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP2982IM5X-3.3/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2982IM5X-3.3/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2982IM5X-3.3/NOPB LP2982IM5X-3.3/NOPB数据手册

LP2982IM5X-3.3/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
