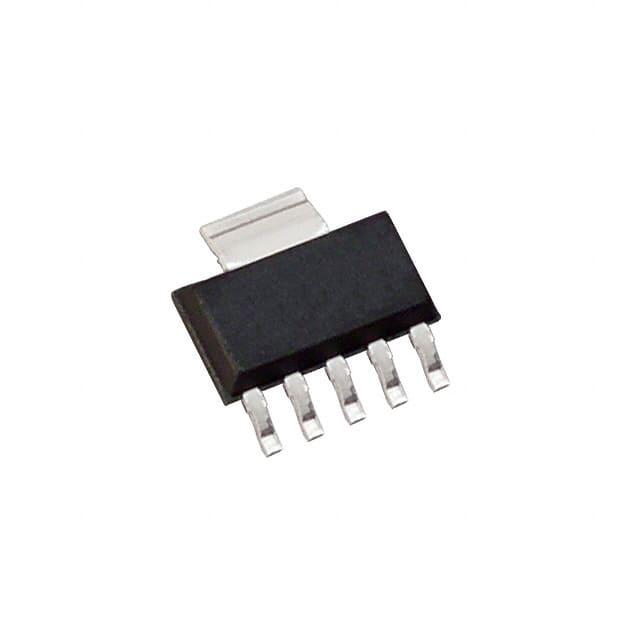

TPS72516DCQRG4

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 60dB(1kHz) 225μA 正极 fixed 1A 1 1.6V 1.8V 1.6V 6V 320mV@ 1A 0.25%/A 0.15%/V SOT-223 贴片安装
供应商型号: 25E-TPS72516DCQRG4
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS72516DCQRG4

TPS72516DCQRG4概述

    # 高效低功耗线性稳压器:TPS725xx系列

    产品简介


    TPS725xx系列是德州仪器(TI)推出的高效能低功耗线性稳压器,专门设计用于处理高达1安培的输出电流。这一系列稳压器提供固定电压输出和可调电压输出两种型号,适用于各种高性能电路的需求。它们广泛应用于数字信号处理器(DSP)、现场可编程门阵列(FPGA)以及微控制器的电源管理,尤其是在需要高效率和低噪声的环境中表现出色。
    产品核心特性包括:最低输入电压为1.8伏特,最大输出电压范围可达5.5伏特,同时具备出色的热保护和过流保护功能。这些特点使其成为电池供电设备的理想选择,特别是在移动通信、DSP及嵌入式系统中表现卓越。

    技术参数


    以下是TPS725xx系列的一些关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.8 | 6 伏 |
    | 输出电压精度 | ±2% |
    | 输出电流 | 0 | 1 安培 |
    | 掉电电压 | 170 | 210 | 280 | 毫伏 |
    | 地电流 | 210 | 300 微安 |
    | 输出噪声电压 | 150 微伏 |
    | PSRR(纹波抑制比) | 60 分贝 |
    | 启动时间 | 10 微秒 |

    产品特点和优势


    TPS725xx系列稳压器以其高性能和多功能性在市场上脱颖而出。其关键优势包括:
    1. 超低功耗:典型情况下,空载时的地电流低于80微安,最大仅为210微安。
    2. 集成的监视器功能:带有50毫秒复位延迟的集成监控电路,可确保系统的稳定运行。
    3. 易于配置:采用灵活的反馈引脚,支持通过外部电阻网络调整输出电压,适合不同应用场景。
    4. 广泛的温度适应性:工作温度范围宽达-40°C至125°C,确保在恶劣环境下的可靠性。
    5. 优异的瞬态响应能力:输出电压在负载变化时能够快速恢复,适合动态负载条件。

    应用案例和使用建议


    应用场景
    TPS725xx系列稳压器被广泛应用于多种领域,例如:
    - 个人计算机外围设备,如PCI卡。
    - 电信设备板和调制解调器。
    - 数字信号处理器(DSP)和微控制器的核心供电。
    使用建议
    为了最大化TPS725xx的工作效率,建议采取以下措施:
    1. 合理选择外部电容器:根据负载需求,使用10µF或更大的陶瓷电容器来改善瞬态响应。
    2. 降低功耗:若不需频繁开关电源,尽量减少输出电流以降低功耗。
    3. 环境考量:在高温或低温环境下使用时,注意散热设计以维持正常运行。

    兼容性和支持


    TPS725xx系列产品提供了多种封装选项(如SOT223-5、DDPAK等),这增加了其在不同设计中的灵活性。此外,德州仪器提供了详尽的技术文档和支持服务,包括在线技术支持、样品申请以及详实的产品规格说明,方便客户进行产品集成和调试。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:输出电压不稳定
    - 解决方案:检查外部连接电容器是否符合要求,必要时增加容量。

    2. 问题:启动时间过长
    - 解决方案:确认所有接线正确无误,并检查是否有寄生电感影响。
    3. 问题:发热严重
    - 解决方案:添加散热片或者改进PCB布局以提高散热效果。

    总结和推荐


    综上所述,TPS725xx系列稳压器凭借其紧凑的设计、高精度和良好的热稳定性,在多个行业中展现了强大的竞争力。对于需要高性能、低功耗且能承受苛刻环境的应用场景来说,这款产品无疑是一个理想的选择。因此,我们强烈推荐TPS725xx系列稳压器给寻求可靠电源解决方案的专业人士和工程师们。

TPS72516DCQRG4参数

参数
输出类型 fixed
Iq-静态电流 225μA
最小输出电压 1.6V
最小输入电压 1.8V
极性 正极
线路调节 0.15%/V
最大输出电压 1.6V
稳压器数量 1
最大压差@电流 320mV@ 1A
负载调节 0.25%/A
纹波抑制-PSRR 60dB(1kHz)
最大输入电压 6V
输出电流 1A
6.55mm(Max)
3.55mm(Max)
1.65mm(Max)
通用封装 SOT-223
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

TPS72516DCQRG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS72516DCQRG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS72516DCQRG4 TPS72516DCQRG4数据手册

TPS72516DCQRG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
