LM2940SX-10/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 63dB(120Hz) 10mA 正极 Fixed 1A 1 10V 11.5V 10V 26V 1V@ 1A 100mV 100mV DDPAK,TO-263-3 贴片安装,黏合安装
供应商型号: LM2940SX-10/NOPB
供应商: 国内现货
标准整包数: 1000

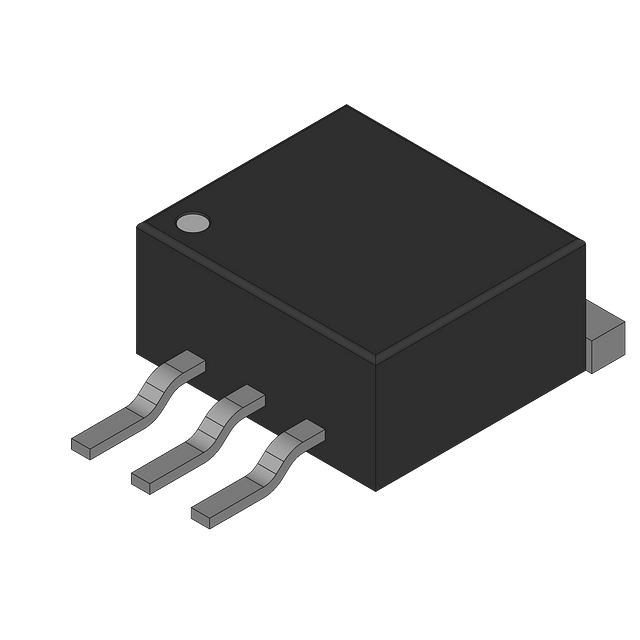

TEXAS INSTRUMENTS LDO稳压器 LM2940SX-10/NOPB

LM2940SX-10/NOPB概述


    产品简介


    产品名称:LM2940-N 和 LM2940C 低压差线性稳压器
    产品类型: 低压差(LDO)线性稳压器
    主要功能:
    - 能够提供高达1安培的输出电流
    - 拥有典型的1伏特最大电压降(dropout voltage),适用于多种输入输出电压范围
    - 具备短路保护、过热保护等安全功能
    - 内置降低空载电流的电路
    应用领域:
    - 用于开关电源的后置调节器
    - 逻辑电源供应
    - 工业仪器仪表

    技术参数


    - 输入电压范围: 6V 到 26V
    - 输出电压: 5V 和 8V (可调)
    - 输出电流: 高达1A
    - 电压降: 最大1V(典型值0.5V)
    - 输出噪声: 10Hz到100kHz下,输出噪声为150µVrms至240µVrms
    - 瞬态响应: 输出电容COUT 必须大于等于22μF以保持稳定
    - 兼容输入电容: C1 必要时可添加0.47μF电容

    产品特点和优势


    - 高输出电流: 可持续提供高达1A的电流输出
    - 低电压降: 使得它成为电源效率的重要选择
    - 保护功能: 包括短路保护和过热保护,增加系统可靠性
    - 应用广泛: 特别适用于汽车应用,同时支持工业级和逻辑电路电源

    应用案例和使用建议


    - 后置调节器: 在开关电源后使用LM2940-N 和 LM2940C可以提供稳定的直流输出,特别是在负载变化较大的情况下,保证下游设备的供电质量。
    - 建议:
    - 确保输出电容COUT为至少22μF并靠近芯片放置,以提高稳定性。
    - 当输入电压与输出电压之差低于3V时,可能进入dropout模式,此时需确保散热条件良好以避免过热。

    兼容性和支持


    - 兼容性: 该芯片适用于广泛的电压输入范围,与多数标准电源系统兼容。
    - 支持: Texas Instruments提供了详尽的技术文档和应用指南,以及客户支持服务,帮助解决可能出现的问题。

    常见问题与解决方案


    1. 问题: 开关电源后输出电压不稳定
    - 解决方案: 确认输出电容COUT容量足够(至少22μF),并且电容尽可能靠近稳压器放置。

    2. 问题: 负载较大时出现过热
    - 解决方案: 增加散热措施,如增加散热片或采用其他散热方案。

    总结和推荐


    LM2940-N 和 LM2940C 低压差线性稳压器凭借其高输出电流、低电压降以及丰富的保护功能,在多个应用领域内表现出色。特别是对于需要稳定直流电源的应用场景,此款稳压器是一个值得推荐的选择。总体而言,LM2940-N 和 LM2940C 是高性能、可靠且成本效益高的解决方案。

LM2940SX-10/NOPB参数

参数
最大输出电压 10V
负载调节 100mV
线路调节 100mV
最小输出电压 10V
最大压差@电流 1V@ 1A
纹波抑制-PSRR 63dB(120Hz)
输出类型 Fixed
最大输入电压 26V
输出电流 1A
Iq-静态电流 10mA
最小输入电压 11.5V
稳压器数量 1
极性 正极
10.67mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 DDPAK,TO-263-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM2940SX-10/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2940SX-10/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LM2940SX-10/NOPB LM2940SX-10/NOPB数据手册

LM2940SX-10/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.5402
2000+ ¥ 7.3485
3000+ ¥ 7.1568
库存: 14000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 7540.2
直接购买
加入购物车
