LP38693MP-5.0/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 55μA 正极 Fixed 500mA 1 5V 2.7V 5V 10V 450mV@ 500mA 1.8%/A(Typ) 0.03(Typ) SOT-223-5 贴片安装,黏合安装 6.5mm*3.56mm*1.6mm
供应商型号: LP38693MP-5.0/NOPB
供应商: 国内现货
标准整包数: 1000

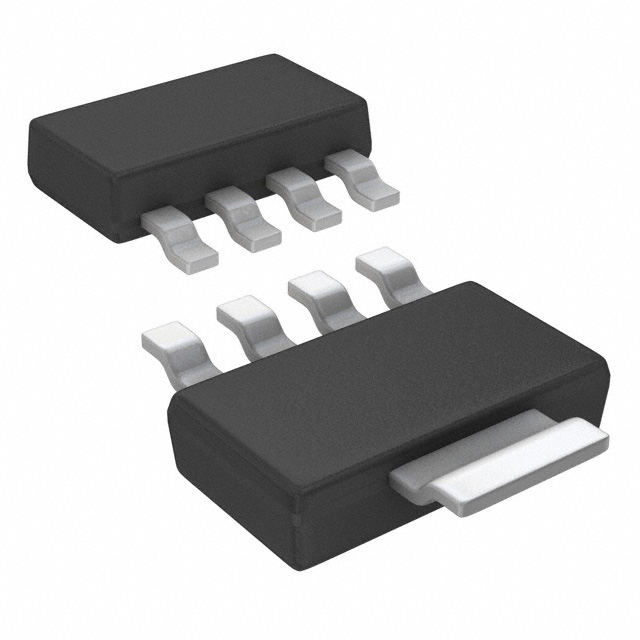

TEXAS INSTRUMENTS LDO稳压器 LP38693MP-5.0/NOPB

LP38693MP-5.0/NOPB概述

    LP3869x/-Q1 500-mA Low-Dropout CMOS Linear Regulators

    产品简介


    LP3869x/-Q1 是一款高性能的低压差(LDO)线性稳压器,采用CMOS工艺制造。这些稳压器提供严格的输出容差(2%典型值),超低的压差(250mV在500mA负载电流下)和出色的交流性能。它们适用于广泛的输入电压范围(2.7V至10V),特别适合于硬盘驱动器、笔记本电脑、电池供电设备及便携式仪器等多种应用场合。

    技术参数


    LP3869x/-Q1 的主要技术参数如下:
    - 输入电压范围:2.7 V 至 10 V
    - 输出电压精度:2%(在25°C)
    - 最大输出电流:500 mA
    - 压差电压:250 mV @ 500 mA(典型值,5 V 输出)
    - 静态电流:1 µA(关断状态)
    - 工作温度范围:-40°C 至 125°C
    - 封装选项:TO-252、SOT-223 和 WSON(带散热焊盘)

    产品特点和优势


    LP3869x/-Q1 具有以下显著特点:
    - 使用PMOS功率晶体管,不需要基极驱动电流,简化电路设计并减少功耗。
    - 保证在全工作条件下的准确度,具有优秀的热稳定性和电流限制保护。
    - 支持陶瓷电容器,降低了整体成本并提高了系统的可靠性。
    - 集成的温度过载保护功能确保在极端环境下的可靠运行。

    应用案例和使用建议


    LP3869x/-Q1 在实际应用中可以作为多种设备的电源管理组件,例如笔记本电脑、硬盘驱动器和便携式医疗设备。在设计时,建议遵循以下几点:
    - 确保输入和输出电容的正确连接,特别是使用陶瓷电容时。
    - 适当布局,尽量缩短输入和输出路径,减少寄生电阻。
    - 利用远程感测引脚(SNS)以消除因线路阻抗导致的输出电压误差。

    兼容性和支持


    LP3869x/-Q1 支持广泛的外部元件配置,特别是陶瓷电容器。德州仪器(TI)提供了详尽的技术文档和社区支持,包括参考设计、工具和软件包,以帮助用户更有效地进行设计和调试。

    常见问题与解决方案


    用户在使用过程中可能遇到以下问题及其解决方案:
    - 问题1:输出电压不稳定
    解决办法: 检查输入电容和输出电容是否符合规格要求,并确保它们正确安装。
    - 问题2:热稳定性不佳
    解决办法: 确保使用足够大的散热片或适当的PCB设计来提高热管理效果。
    - 问题3:启动时出现异常行为
    解决办法: 检查启用引脚(EN)连接是否正确,并确认没有其他电路干扰。

    总结和推荐


    总体而言,LP3869x/-Q1 是一款高性能、可靠的低压差线性稳压器,特别适用于对空间和功耗有严格要求的应用场景。其高精度、低压差以及超低静态电流使其成为电子设计中的理想选择。强烈推荐给需要高效电源管理解决方案的设计者和工程师。通过详细的文档和支持,TI 提供了全方位的帮助,使得设计过程更为简便。

LP38693MP-5.0/NOPB参数

参数
Iq-静态电流 55μA
输出类型 Fixed
最小输出电压 5V
线路调节 0.03(Typ)
纹波抑制-PSRR 55dB(120Hz)
最小输入电压 2.7V
输出电流 500mA
最大输入电压 10V
最大压差@电流 450mV@ 500mA
负载调节 1.8%/A(Typ)
最大输出电压 5V
极性 正极
稳压器数量 1
长*宽*高 6.5mm*3.56mm*1.6mm
通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LP38693MP-5.0/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP38693MP-5.0/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP38693MP-5.0/NOPB LP38693MP-5.0/NOPB数据手册

LP38693MP-5.0/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 6.195
2000+ ¥ 6.0375
3000+ ¥ 5.88
库存: 43000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6195
