LP3872EMPX-2.5/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 73dB~57dB(120Hz) 5mA 正极 Fixed 1.5A 1 2.5V 2.5V 2.5V 7V 550mV@ 1.5A 0.06%(Typ) 0.02% SOT-223-5 贴片安装,黏合安装 6.5mm*3.56mm*1.6mm
供应商型号: LP3872EMPX-2.5/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 LP3872EMPX-2.5/NOPB

LP3872EMPX-2.5/NOPB概述

    LP387x 1.5-A Fast Ultra-Low-Dropout Linear Regulators

    1. 产品简介


    LP387x 系列由德州仪器(Texas Instruments)开发,是一款快响应超低dropout电压线性稳压器。这些稳压器可以在2.5V至7V的输入电压范围内工作,并提供多种预设输出电压选项。该系列包含两款型号:LP3872 和 LP3875,具备超低的dropout电压,极快的负载变化响应速度,非常适合用于低电压微处理器的应用。

    2. 技术参数


    - 输入电压范围:2.5V至7V
    - dropout电压:在150mA负载电流下为38mV,在1.5A负载电流下为380mV
    - 输出电流能力:1.5A
    - 地面引脚电流:典型值为6mA(1.5A负载)
    - 待机电流:典型值为10nA(SD管脚拉低时)
    - 过温/过流保护:支持
    - 精度:输出电压精度±1.5%
    - 温度范围:-40°C至125°C
    - 封装:DDPAK/TO-263、TO-220和SOT-223

    3. 产品特点和优势


    - 超低dropout电压:LP387x具有非常低的dropout电压,确保即使在高负载条件下也能稳定输出电压。
    - 快速响应:对负载变化具有快速响应,适用于对电压稳定性要求较高的场合。
    - 低功耗:在关机模式下功耗极低,适合电池供电系统。
    - 远程负载调节:通过SENSE引脚,LP3875可以在远端进行精确的负载调节,提高了系统的灵活性。
    - 多功能输出电压:提供多种输出电压选择,满足不同应用场景需求。

    4. 应用案例和使用建议


    - 应用案例:LP387x系列广泛应用于微处理器电源、SCSI终端、电源管理模块、以及其他电池供电应用。
    - 使用建议:在设计电路时,应注意输出电容的最小要求以确保稳定输出。使用SENSE引脚时,应确保将SENSE引脚连接到远程负载以实现最佳效果。此外,合理规划电路布局,以避免不必要的噪声干扰。

    5. 兼容性和支持


    - 兼容性:LP387x与各种微处理器和其他电子设备兼容。
    - 支持:德州仪器提供了丰富的文档和技术支持,包括详细的参考设计和用户指南。购买后,可获得持续的技术支持服务。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查输出电容的值和类型,确保符合制造商推荐的最小要求。
    - 问题:在大负载电流情况下,输出电压跌落
    - 解决方法:增加输出电容容量或使用SENSE引脚改善负载调节。

    7. 总结和推荐


    LP387x系列是高性能的线性稳压器,具有出色的负载响应速度和远程负载调节能力,非常适合需要高稳定性和低功耗的应用场景。无论是微处理器电源还是电池供电设备,LP387x都能提供可靠稳定的电源管理。强烈推荐此系列产品用于需要高度精确和稳定的电源应用。
    通过上述分析,LP387x 系列具备优秀的特性和广泛应用前景,是一个值得推荐的产品。如果您正在寻找高性能、高可靠性且易于集成的线性稳压器解决方案,LP387x无疑是一个不错的选择。

LP3872EMPX-2.5/NOPB参数

参数
输出类型 Fixed
线路调节 0.02%
负载调节 0.06%(Typ)
输出电流 1.5A
最大输出电压 2.5V
最大压差@电流 550mV@ 1.5A
最小输出电压 2.5V
稳压器数量 1
极性 正极
最大输入电压 7V
纹波抑制-PSRR 73dB~57dB(120Hz)
最小输入电压 2.5V
Iq-静态电流 5mA
长*宽*高 6.5mm*3.56mm*1.6mm

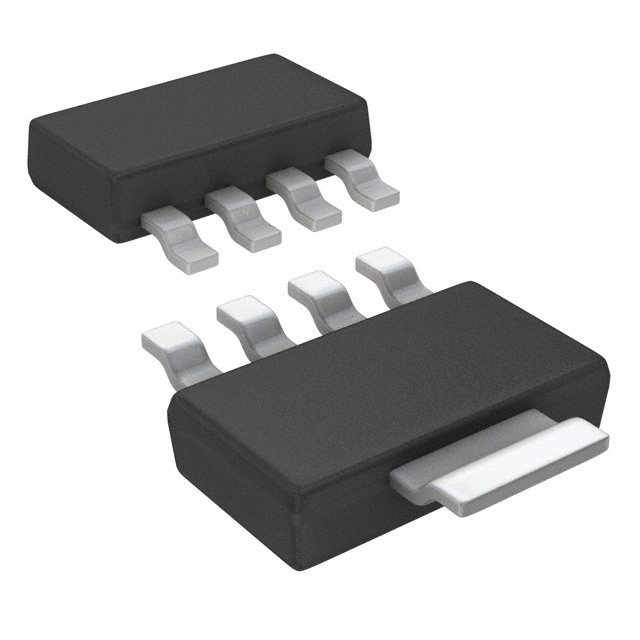

通用封装 SOT-223-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LP3872EMPX-2.5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP3872EMPX-2.5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP3872EMPX-2.5/NOPB LP3872EMPX-2.5/NOPB数据手册

LP3872EMPX-2.5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
