UA78M05IKC

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.5mA 正极 Fixed 500mA 7V 5V 25V 2V 100mV 100mV TO-220-3 标准安装 10.17mm*4.58mm*9.02mm
供应商型号: 25E-UA78M05IKC
供应商: 国内现货
标准整包数: 1

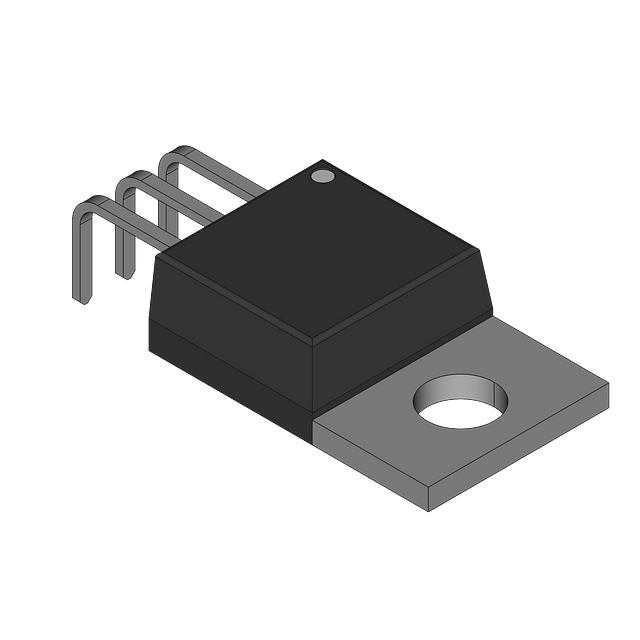

TEXAS INSTRUMENTS LDO稳压器 UA78M05IKC

UA78M05IKC概述


    产品简介


    UA78MXX系列正电压调节器是一种专为广泛应用设计的固定电压集成电路调节器。每个调节器能够提供高达500mA的输出电流,适用于卡片内部的稳压、便携式设备以及计算服务器等多个领域。这些调节器内部集成了过流保护、热关断以及输出晶体管安全区域补偿等功能,使其免受过载的影响。

    技术参数


    - 输入电压范围: 5.3V 至 35V
    - 输出电压范围:
    - uA78M05: 5V
    - uA78M06: 6V
    - uA78M08: 8V
    - uA78M09: 9V
    - uA78M10: 10V
    - uA78M12: 12V
    - uA78M33: 33V
    - 最大输出电流: 500mA
    - 工作温度范围:
    - uA78MxxC: 0°C 至 125°C
    - uA78MxxI: -40°C 至 125°C
    - 输入电压纹波抑制比(在120Hz时): 62dB 至 80dB
    - 热阻抗:
    - RθJA (Junction-to-ambient): 53°C/W 至 30.3°C/W
    - RθJC (Junction-to-case): 30.6°C/W 至 1.4°C/W

    产品特点和优势


    UA78MXX系列正电压调节器具有以下特点和优势:
    - 高可靠性: 内置短路电流限制和热关断保护,确保设备在异常情况下的安全运行。
    - 宽输入电压范围: 支持5.3V至35V的输入电压范围,适用于多种电源环境。
    - 低噪声和高稳定性: 输出噪声仅为40μV至200μV,保证稳定的输出电压。
    - 简单易用: 无需外部组件即可实现稳定输出电压,方便集成到各种电路中。
    - 高输出电流能力: 最大输出电流可达500mA,适用于多种负载需求。

    应用案例和使用建议


    应用案例
    UA78MXX系列广泛应用于需要稳定电压供应的各种场合,如计算机服务器、便携设备和电信设备。例如,在一个典型的计算服务器环境中,UA78MXX可以作为电源管理系统的一部分,确保各个部件得到稳定且可靠的供电。
    使用建议
    - 在使用UA78MXX时,建议在输入端和输出端分别接入0.33μF和0.1μF的电容以提高稳定性。
    - 确保输入电压在规定的范围内,避免因过压导致损坏。
    - 考虑到热效应,建议采用良好的散热设计,特别是在高温环境下使用时。

    兼容性和支持


    UA78MXX系列提供了多种封装形式,包括SOT-223、TO-220、TO-252等,以满足不同应用场景的需求。此外,德州仪器提供了全面的技术支持和文档资料,包括电气特性、应用指南、故障排除等内容,确保用户能够高效地使用这些器件。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确认是否有足够的输入电容。
    2. 问题: 输出电压不稳定。
    - 解决方案: 确认输入电压纹波是否过大,适当增加输入端电容。
    3. 问题: 设备发热严重。
    - 解决方案: 确保良好的散热设计,特别是当环境温度较高时。

    总结和推荐


    综上所述,UA78MXX系列正电压调节器以其高可靠性、宽输入电压范围、低噪声和简单易用等特点,在多种应用场景中表现出色。我们强烈推荐在需要稳定电压供应的场合使用这一系列产品。通过遵循上述使用建议,用户可以最大限度地发挥其性能,确保设备的长期稳定运行。

UA78M05IKC参数

参数
线路调节 100mV
最大压差@电流 2V
稳压器数量 -
最小输入电压 7V
最大输入电压 25V
Iq-静态电流 4.5mA
最小输出电压 -
纹波抑制-PSRR -
输出类型 Fixed
负载调节 100mV
极性 正极
输出电流 500mA
最大输出电压 5V
长*宽*高 10.17mm*4.58mm*9.02mm
通用封装 TO-220-3
安装方式 标准安装
零件状态 停产
包装方式 管装

UA78M05IKC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA78M05IKC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA78M05IKC UA78M05IKC数据手册

UA78M05IKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.4964
5000+ ¥ 4.2951
10000+ ¥ 4.1395
库存: 3672
起订量: 2225 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.96
