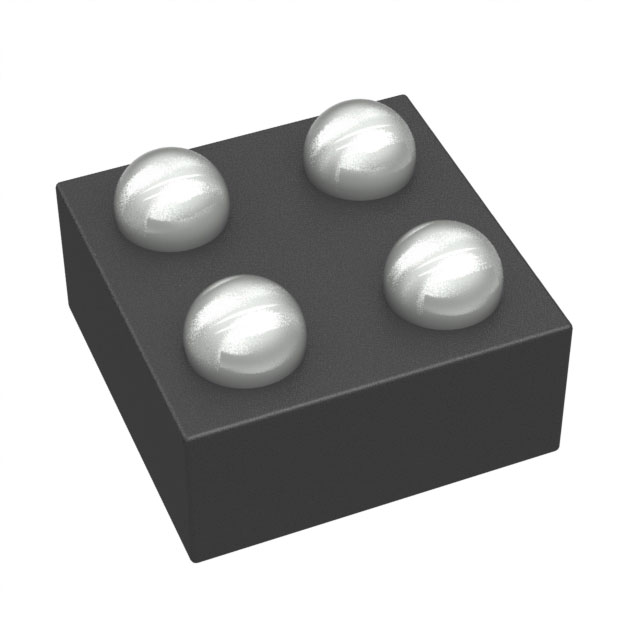

TPS7A0318PYCHR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(1kHz) 300nA Fixed 200mA 1 1.8V 1.8V 6V 450mV@ 200mA DSBGA-4 贴片安装,黏合安装
供应商型号: TPS7A0318PYCHR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TPS7A0318PYCHR

TPS7A0318PYCHR概述

    TPS7A03 Nanopower IQ, 200-nA, 200-mA, Low-Dropout Voltage Regulator With Fast Transient Response

    1. 产品简介


    TPS7A03 是一款由德州仪器(Texas Instruments)生产的超小型、极低静态电流(IQ)低压差线性稳压器(LDO),可以提供高达200毫安(mA)的输出电流,具备出色的瞬态响应性能。这款稳压器适用于对静态电流要求极为严格的电池供电应用,如可穿戴设备、智能家居设备、医疗监测设备等。

    2. 技术参数


    - 静态电流(IQ): 200纳安(nA)(典型值),即使在dropout模式下也能保持低功耗。
    - 关断电流: 3纳安(nA)(典型值)。
    - 瞬态响应: 在1毫安至50毫安负载变化时,<10微秒(µs)的恢复时间,最大下冲电压为80毫伏(mV)。
    - 输入电压范围: 1.5伏特至6.0伏特(V)。
    - 输出电压范围: 0.8伏特至5.0伏特(V)(固定)。
    - 输出精度: 过温度范围内的精度为±1.5%。
    - 最小导通电压降: 最大270毫伏(mV)(在200毫安输出电流时,输出电压为3.3伏特)。
    - 稳定条件: 可以稳定在1微法拉(µF)或更大的电容上。

    3. 产品特点和优势


    - 超低静态电流: 200纳安(nA)的典型静态电流使得它特别适合需要长时间待机的应用。
    - 优异的瞬态响应: 短暂响应时间<10微秒(µs)且最大下冲电压仅为80毫伏(mV)。
    - 智能启用电路: 内置的启用电路具有内部下拉电阻,当启用引脚浮动时仍能维持关闭状态,减少了外部下拉组件的需求。
    - 宽输入电压范围: 支持从1.5伏特到6.0伏特的宽输入电压范围。
    - 小封装尺寸: 有多种封装选项,如1.0毫米×1.0毫米X2SON、SOT23-5和0.64毫米×0.64毫米DSBGA。

    4. 应用案例和使用建议


    应用案例:
    - 可穿戴电子设备: 由于其低功耗特性,非常适合用于穿戴设备。
    - 智能家居设备: 如烟雾探测器、热量计等,需要长期待机。
    - 医疗设备: 血糖仪和脉搏血氧计需要精确稳定的电源供应。
    使用建议:
    - 在使用时,确保输入和输出电容按照推荐条件配置(至少1µF),这有助于保持稳定性并提高瞬态响应速度。
    - 注意放置电容的位置,使其尽可能靠近稳压器的输入和输出端口。

    5. 兼容性和支持


    TPS7A03 与其他标准电子元器件和设备具有良好的兼容性。德州仪器提供了详细的技术支持文档和更新通知服务,用户可以通过官方网站获取相关信息和支持。

    6. 常见问题与解决方案


    - 问题: 设备不启动
    - 解决方案: 检查输入电压是否符合要求,并确认所有连接正确无误。
    - 问题: 输出电压不稳定
    - 解决方案: 确保输入和输出电容按照推荐规格配置,并检查是否有电磁干扰影响。

    7. 总结和推荐



    总结

    :
    TPS7A03凭借其超低的静态电流、出色的瞬态响应和多种封装选择,成为一款高性能的低压差线性稳压器,尤其适合电池供电的应用。它的智能化启用电路减少了外部组件的需求,提高了系统的整体可靠性。
    推荐:
    鉴于其在低功耗应用中的出色表现和广泛的应用领域,TPS7A03 是一个值得推荐的产品。如果您正在寻找一款能够满足长时间待机需求、并且对静态电流有严格要求的应用场合,TPS7A03 将是一个理想的选择。

TPS7A0318PYCHR参数

参数
Iq-静态电流 300nA
线路调节 -
最小输入电压 -
最小输出电压 1.8V
负载调节 -
稳压器数量 1
最大输入电压 6V
最大压差@电流 450mV@ 200mA
输出电流 200mA
纹波抑制-PSRR 55dB(1kHz)
极性 -
最大输出电压 1.8V
输出类型 Fixed
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TPS7A0318PYCHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A0318PYCHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A0318PYCHR TPS7A0318PYCHR数据手册

TPS7A0318PYCHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
