TPS7A5201RPST

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 44dB~50dB(10kHz~500kHz) 4mA 正极 Adjustable 2A 1 800mV 1.1V 5.15V 6.5V 225mV@ 2A 0.07mV/A(Typ) 0.03mV/V(Typ) QFN 贴片安装
供应商型号: TPS7A5201RPST
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LDO稳压器 TPS7A5201RPST

TPS7A5201RPST概述

    TPS7A52 高精度低噪声低压差线性稳压器技术手册

    1. 产品简介


    产品类型:TPS7A52 是一款由德州仪器(Texas Instruments)生产的高精度(最大精度为0.5%)低噪声(4.4 μVRMS)低压差(LDO)线性稳压器,能够提供2 A的输出电流,具有65 mV的最大压降。
    主要功能:具备低噪声、高电源抑制比(PSRR)及高输出电流能力,适用于各种高灵敏度组件的电源供应,如高速通信、视频、医疗和测试测量应用中的组件。
    应用领域:适用于蜂窝基站远程射频单元(RRU)、室外回程单元、毫米波多输入多输出天线系统(AAS)、超声扫描仪、实验室和现场仪器、传感器、成像和雷达系统,以及数字负载如特定应用集成电路(ASIC)、现场可编程门阵列(FPGA)和数字信号处理器(DSP)。

    2. 技术参数


    - 输出电压噪声:4.4 μVRMS
    - 低导通压降:65 mV(最大值)
    - 电源抑制比:40 dB(在500 kHz时)
    - 输入电压范围:
    - 无BIAS时:1.4 V 至 6.5 V
    - 有BIAS时:1.1 V 至 6.5 V
    - 可调输出电压范围:0.8 V 至 5.2 V
    - 软启动浪涌控制:可调
    - 开漏电源良好(PG)输出

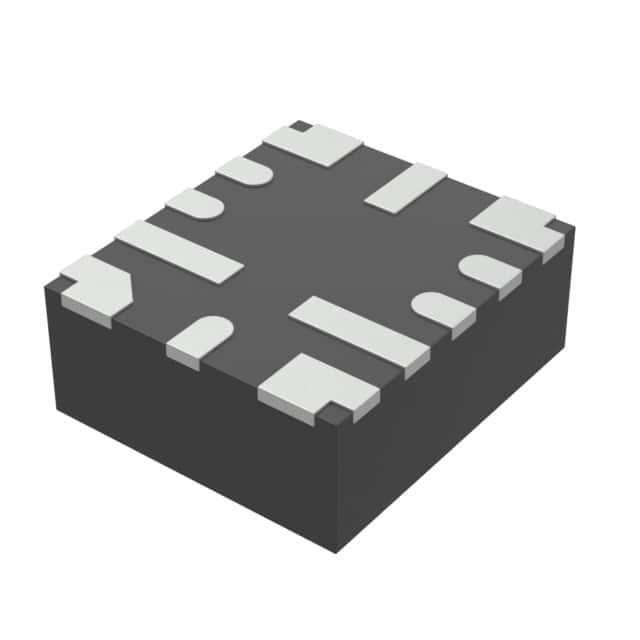

    - 封装尺寸:2.2 mm x 2.5 mm,12引脚VQFN封装
    - 绝对最大额定值:
    - 输入、BIAS、PG、EN引脚电压:-0.3 V 至 7.0 V
    - SNS、OUT引脚电压:-0.3 V 至 VIN + 0.3 V
    - NR/SS、FB引脚电压:-0.3 V 至 3.6 V
    - 输出电流:内部限制
    - PG(吸入电流进入设备):5 mA
    - 工作结温范围:-55°C 至 125°C
    - 存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    - 高精度:在负载和温度变化下,输出电压精度最高可达0.5%
    - 低噪声:输出电压噪声仅为4.4 μVRMS
    - 高电源抑制比:在500 kHz时达到40 dB
    - 快速响应:具备优秀的瞬态响应性能和软启动功能
    - 多功能性:通过外部电阻分压器可调整输出电压,设计灵活

    4. 应用案例和使用建议


    应用案例:TPS7A52 广泛应用于高灵敏度组件的供电,例如用于高速通信、视频、医疗和测试测量系统的噪声敏感组件。在实际使用中,如无线通信设备、实验室测试仪器、雷达系统等都可见到其身影。
    使用建议:
    - 在使用时,建议将输入端和输出端分别连接至少10 µF和47 µF的陶瓷电容器,以减少输入和输出的阻抗。
    - 为了最大限度地提高交流性能,可以在反馈引脚FB和输出引脚OUT之间连接一个10 nF的旁路电容。
    - 使用BIAS引脚可以实现低输入电压和低输出电压条件下的低功耗操作。

    5. 兼容性和支持


    TPS7A52 可与多种数字负载和其他电子元器件一起使用,如ASIC、FPGA、DSP等。制造商提供了详细的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查并确保所有连接的电容器规格正确且安装稳固,同时确认外围电路没有造成干扰。

    - 问题:启动时输出电流过大
    - 解决方法:检查软启动设置,调整软启动时间以减缓启动过程,避免电流过大。

    7. 总结和推荐


    综合评估:TPS7A52 高精度低噪声低压差线性稳压器具有出色的性能指标和广泛的应用范围。它不仅适用于高灵敏度的通信和测量设备,还能够在需要精确电压调节和低噪声的数字负载上发挥重要作用。
    推荐:鉴于其卓越的精度、低噪声特性、高电源抑制比和灵活的设计选项,TPS7A52 是高精度电源需求领域的理想选择。对于需要低噪声、高稳定性电源的系统,强烈推荐使用TPS7A52。

TPS7A5201RPST参数

参数
最小输出电压 800mV
纹波抑制-PSRR 44dB~50dB(10kHz~500kHz)
最小输入电压 1.1V
极性 正极
故障保护 -
Iq-静态电流 4mA
最大输入电压 6.5V
最大压差@电流 225mV@ 2A
负载调节 0.07mV/A(Typ)
最大输出电压 5.15V
线路调节 0.03mV/V(Typ)
稳压器数量 1
输出类型 Adjustable
输出电流 2A
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPS7A5201RPST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS7A5201RPST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS TPS7A5201RPST TPS7A5201RPST数据手册

TPS7A5201RPST封装设计

查看详情并下载
Symbol
Footprint
3D Model
