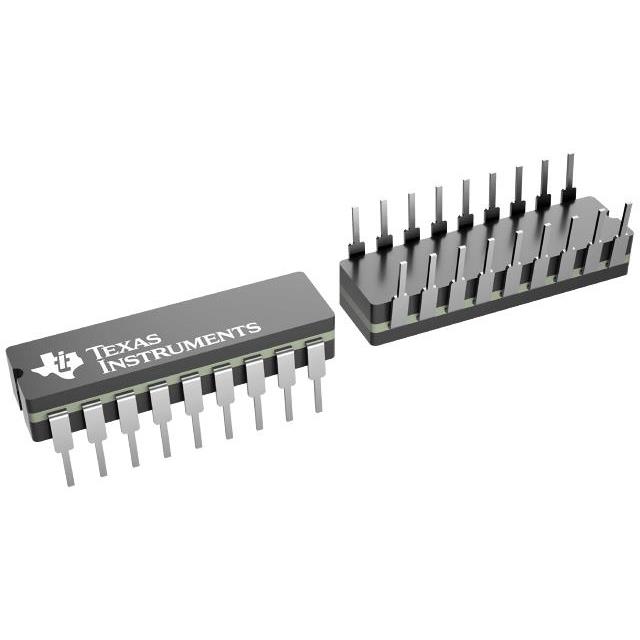

UC3526J

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Boost,Buck,Flyback,Forward,Full-Bridge,Half-Bridge,Push-Pull CDIP-18 通孔安装 23.1mm*6.92mm*4.57mm
供应商型号: UC3526J
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他稳压器 UC3526J

UC3526J概述


    产品简介


    UC1526A 系列脉宽调制器
    UC1526A 系列是一组高性能脉宽调制器(PWM),设计用于直接替代现有非“A”版本的产品,在各种应用场景中提供更优的性能。这些调制器广泛应用于电源管理和控制电路中,特别是在高频开关电源、逆变器和直流-直流转换器等场合。它们具备多种保护功能和可编程特性,使其在各种复杂的电力应用中表现出色。

    技术参数


    | 参数 | UC1526A / UC2526A | UC3526A |
    |
    | 输入电压 | +7V 至 +35V | +7V 至 +35V |
    | 集电极供电电压 | +4.5V 至 +35V | +4.5V 至 +35V |
    | 源/汇负载电流(每个输出) | 0 至 100mA | 0 至 100mA |
    | 参考负载电流 | 0 至 20mA | 0 至 20mA |
    | 振荡频率范围 | 1Hz 至 600kHz | 1Hz 至 600kHz |
    | 振荡定时电阻 | 2kΩ 至 150kΩ | 2kΩ 至 150kΩ |
    | 振荡定时电容 | 400pF 至 20µF | 400pF 至 20µF |
    | 工作环境温度范围 | -55°C 至 +125°C | 0°C 至 +70°C |

    产品特点和优势


    优势:
    1. 高精度:内置带隙参考电压,精度高达±1%,保证稳定输出电压。
    2. 高速振荡:最大振荡频率可达600kHz,适用于高频应用。
    3. 低功耗:减少供电电流,提高能效。
    4. 双脉冲抑制逻辑:减少不必要的双脉冲干扰,增强稳定性。
    5. 热关断保护:集成热关断功能,防止过热损坏。
    6. 兼容性:TTL/CMOS 兼容逻辑端口,易于接口设计。

    应用案例和使用建议


    应用案例:
    1. 音频功率放大器:利用该芯片进行音频信号的脉宽调制,实现高效且稳定的功率放大。
    2. 电动汽车充电器:通过精确控制电源输出,确保充电过程安全可靠。
    3. 工业自动化控制系统:结合传感器反馈,实现电机控制和电源管理。
    使用建议:
    1. 散热设计:在高温环境下使用时,确保良好的散热设计,以防止过热导致的功能失效。
    2. 电源输入管理:选择合适的电源输入电压和电流,避免电压过高导致的损坏。
    3. 调试和验证:使用提供的测试条件进行调试和验证,确保所有参数都在指定范围内正常工作。

    兼容性和支持


    兼容性:
    - 其他电子元器件:UC1526A 系列与多种 TTL 和 CMOS 逻辑电路兼容,便于系统集成。
    - 外部硬件:可以通过外部晶体管和其他器件来扩展其功能和负载能力。
    支持:
    - 技术支持:联系厂商获取进一步的技术支持和应用指南。
    - 样品和工具:厂商提供样品和开发工具,帮助快速上手和设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载电流过大 | 调整电流限制设定值,使用适当的保护电路 |
    | 输出电压不稳定 | 检查电源输入电压,确保符合要求 |
    | 温度过高 | 加强散热措施,确保良好通风 |

    总结和推荐


    总结:
    UC1526A 系列脉宽调制器凭借其高精度、高速度、低功耗、双脉冲抑制逻辑和热关断保护等功能,在多种应用场景中表现出色。特别是其高精度带隙参考电压和高速振荡频率,使其成为高性能电源管理和控制的理想选择。
    推荐:
    强烈推荐使用 UC1526A 系列脉宽调制器,尤其适合需要高精度、高效能和强大保护功能的应用场景。无论是工业自动化还是消费电子,它都能为用户提供可靠的电源解决方案。

UC3526J参数

参数
拓扑 Boost,Buck,Flyback,Forward,Full-Bridge,Half-Bridge,Push-Pull
长*宽*高 23.1mm*6.92mm*4.57mm
通用封装 CDIP-18
安装方式 通孔安装
包装方式 管装
