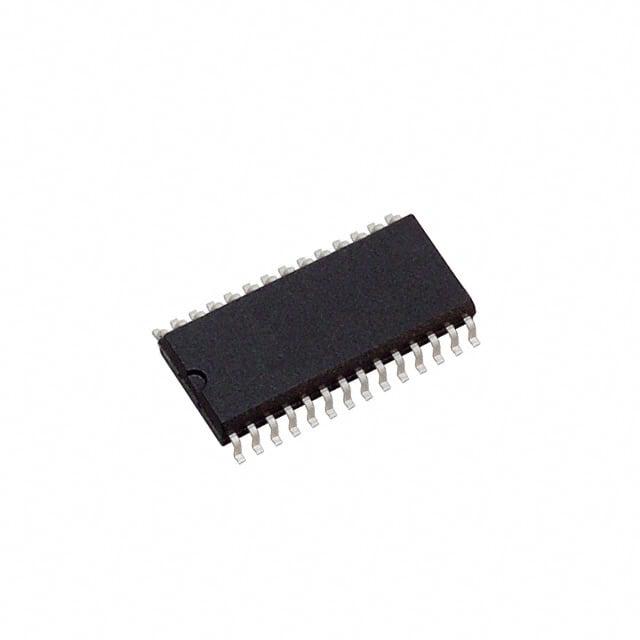

UCC3626DWTR

产品分类: 其他稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 前置驱动器 - 半桥(3) SOIC-28 贴片安装,黏合安装
供应商型号: UCC3626DWTR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 其他稳压器 UCC3626DWTR

UCC3626DWTR概述

    UCC3626 Motor Controller Technical Overview

    1. 产品简介


    产品类型:
    UCC3626 是一种电机控制器,集成了多种功能,用于设计高性能的两象限或四象限三相无刷直流电机控制器。
    主要功能:
    - 支持两象限和四象限操作
    - 集成绝对值电流放大器
    - 脉冲式和平均电流感应
    - 精确可变占空比测速输出
    - 精密振荡器和锁定比较器
    - 方向输出
    - 电刹车和滑行控制
    应用领域:
    广泛应用于工业自动化、家电设备及各种需要高精度电机控制的场合。

    2. 技术参数


    基本规格:
    - 工作电压: VDD = 12 V(除非特别注明)
    - 温度范围:
    - UCC2626: –40℃至85℃
    - UCC3626: 0℃至70℃
    供电电流:
    - 在输出未切换的情况下:1 mA 至 5 mA
    欠压锁定:
    - 启动阈值:9.0 V 至 11.0 V
    - 欠压锁定迟滞:0.35 V 至 0.50 V
    5V参考电压:
    - 输出电压:4.9 V 至 5.1 V
    - 线路调节:10 mV
    - 负载调节:10 mV
    - 短路电流:40 mA 至 240 mA
    其他关键参数:
    - 输入共模范围:2.0 V 至 8.0 V
    - 传播延迟时间:50 ns 至 250 ns

    3. 产品特点和优势


    - 集成化设计: 通过集成多种功能于单个芯片,简化系统设计和布线。
    - 精准控制: 具备高精度的电流感应和方向检测功能,确保电机运行稳定。
    - 灵活配置: 可配置为两象限或四象限操作模式,满足不同应用需求。
    - 高效节能: 设计上考虑了开关损耗的最小化,提高了能效。

    4. 应用案例和使用建议


    应用案例:
    - 工业机器人中的关节电机控制
    - 家用电器如空调的风扇电机控制
    使用建议:
    - 对于需要精确控制速度和方向的应用,应使用测速输出来实现闭环控制。
    - 在布局PCB时,将振荡器定时组件尽量靠近芯片引脚,以减少噪声干扰。
    - 使用外部低通滤波电路来过滤霍尔传感器输入信号,以防止噪声导致错误的换相状态。

    5. 兼容性和支持


    兼容性:
    - 与标准三相逆变器完美匹配。
    - 与其他TI品牌的电机控制芯片和外围器件高度兼容。
    支持和维护:
    - TI提供详尽的技术文档和应用指南。
    - 客户可以访问TI官方网站获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    常见问题:
    - Q: 如何处理启动时的瞬态电流?
    - A: 设置合适的欠压锁定阈值,确保系统稳定启动。
    - Q: 如何调整电机的速度?
    - A: 调整TACHOUT脉宽,结合外部滤波电路实现准确的速度控制。
    - Q: 如何设置过流保护?
    - A: 通过设定OCREF输入,配置过流比较器的跳变电压。

    7. 总结和推荐


    总体评价:
    UCC3626 作为一款高性能电机控制器,在工业和家用应用中表现出色。它集成了多项关键功能,具有很好的灵活性和稳定性。
    推荐使用:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高精度电机控制的应用中使用UCC3626。通过适当的配置和布局优化,可以充分发挥其潜力,提升整体系统的性能。

UCC3626DWTR参数

参数
拓扑 前置驱动器 - 半桥(3)
18.1mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-28
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
