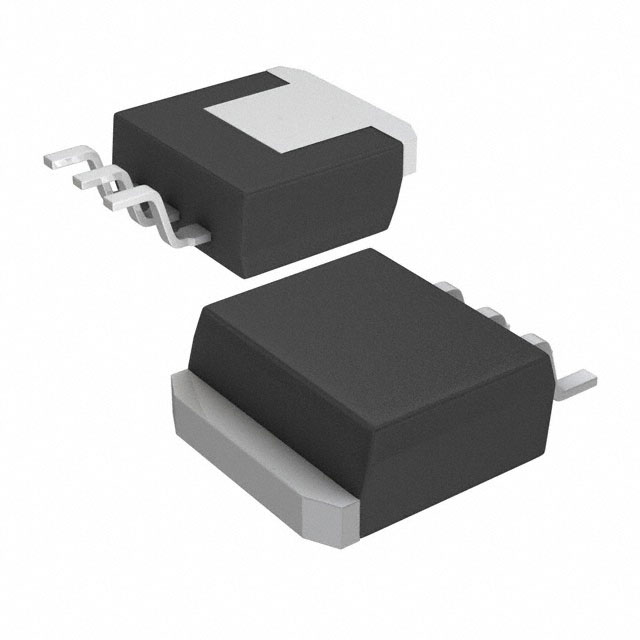

TL750M05CKTTR

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 55dB(120Hz) 60mA 正极 Fixed 750mA 1 5V 6V 5V 26V 600mV@ 750mA 50mV 50mV DDPAK,TO-263-3 贴片安装,黏合安装 10.18mm*8.41mm*4.44mm
供应商型号: TL750M05CKTTR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 TL750M05CKTTR

TL750M05CKTTR概述


    产品简介


    TL750M系列低压差线性稳压器是德州仪器(Texas Instruments)推出的一系列专为电池供电系统设计的低电压降正向稳压器。这些稳压器配备了过电压保护、电流限制电路以及负载瞬态保护功能,能够在各种苛刻条件下保证系统的稳定运行。其主要功能包括:极低的静态电流消耗、宽输入电压范围、以及良好的输出电压精度。
    主要特点:
    - 低压差(LDO),最大电压降小于0.6V
    - 内置过电压及电流限制保护
    - 负载断电保护能力可达60V
    - 稳定的工作温度范围:0°C至125°C
    - 提供5V、8V、10V、12V多种电压选项
    应用领域:
    广泛应用于移动设备、电池供电系统、传感器网络以及汽车电子等领域。

    技术参数


    电气特性:
    - 输入电压范围:5V型号(TL750M05):6V~26V;其他型号(TL750M08/10/12):对应型号的最小输入电压至26V
    - 输出电压精度:5V型号±0.05V,其他型号±0.08V
    - 最大输出电流:750mA
    - 静态电流:最大75mA
    - 输出噪声电压:500μV至1000μV(取决于不同型号)
    - 过电压保护:高达28V
    工作环境:
    - 工作温度范围:0°C至125°C
    - 存储温度范围:-65°C至150°C
    - 极限输入电压:连续输入电压26V,瞬时输入电压60V

    产品特点和优势


    TL750M系列凭借其高效的电压调节能力和卓越的保护机制,在众多同类产品中脱颖而出。尤其适合在电池供电的便携式设备中使用,能够有效延长电池寿命并确保设备在极端条件下的稳定运行。此外,内置的过电压和电流限制保护功能显著增强了系统的可靠性,减少了故障风险。

    应用案例和使用建议


    根据手册描述,TL750M系列被广泛应用在汽车电子、工业控制系统以及手持设备等对电压稳定性要求较高的场合。在具体使用过程中,用户需特别注意以下几点以确保最佳性能:
    - 电容配置:为确保稳定性和瞬态响应能力,输出端需要配置合适的电容。例如,对于输出电压5V的TL750M05,推荐使用至少10μF且等效串联电阻(ESR)不超过2Ω的电容。
    - 负载调整:应根据实际负载电流调整输入电容的容量,以保持最佳稳定性和瞬态响应。

    兼容性和支持


    TL750M系列与多种封装形式相兼容,包括TO-220、TO-263和TO-252等。德州仪器为该系列产品提供详尽的技术支持文档和专业服务,用户可以轻松获取最新的产品更新和维护指南。

    常见问题与解决方案


    Q1: 如何正确连接电容以确保稳定性?
    - A1: 为了获得最佳稳定性,推荐在输出端使用10μF以上电容,且等效串联电阻(ESR)不超过2Ω。如果使用不同的电容值,则需要相应调整ESR范围。
    Q2: 什么情况下会出现过电压保护触发?
    - A2: 当输入电压超过绝对最大额定值60V时,过电压保护将自动启动,避免损坏内部电路。
    Q3: 如何选择最适合的应用电压?
    - A3: 根据所需输出电压选择对应的型号,如需要5V输出,则应选择TL750M05。每个型号都有特定的输入电压范围和输出电压精度,详见手册。

    总结和推荐


    综上所述,TL750M系列低压差线性稳压器凭借其优秀的电气性能、广泛的温度适应范围和多重保护机制,在众多应用场景中表现出色。无论是在汽车电子还是工业控制领域,都是值得信赖的选择。如果您正在寻找一款高效稳定的电源管理解决方案,TL750M系列无疑是一个理想之选。

TL750M05CKTTR参数

参数
Iq-静态电流 60mA
最大输出电压 5V
纹波抑制-PSRR 55dB(120Hz)
最小输入电压 6V
最大输入电压 26V
极性 正极
输出类型 Fixed
输出电流 750mA
负载调节 50mV
最大压差@电流 600mV@ 750mA
线路调节 50mV
稳压器数量 1
最小输出电压 5V
长*宽*高 10.18mm*8.41mm*4.44mm
通用封装 DDPAK,TO-263-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
