LP2950CDT-5.0

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 120μA 正极 Fixed 100mA 1 5V 5V 30V 600mV@ 100mA 0.2% 0.2% TO-252,TO-252-3 贴片安装 6.58mm*6.1mm*2.47mm
供应商型号:
供应商:
标准整包数: 0
TEXAS INSTRUMENTS LDO稳压器 LP2950CDT-5.0

LP2950CDT-5.0概述


    产品简介


    LP295x-N 系列微功率电压调节器 是一款适用于电池供电系统的高性能电子元器件。该系列包含LP2950-N和LP2951-N两个型号,分别具有不同的封装和功能特点。这些器件被广泛应用于高效率线性稳压器、低输入电压关闭功能的稳压器以及电池供电的低降压电压系统。

    技术参数


    - 输入电压范围: 2.3 V 至 30 V
    - 输出电压版本: 5 V、3 V 和 3.3 V 可选
    - 输出精度: 通常为 0.5%
    - 最大输出电流: 100 mA
    - 静态电流: 典型值为 75 µA
    - 最小输入启动电压: 2.3 V
    - 负载调整率: 通常为 0.05%
    - 温度系数: 极低(具体数值视型号而定)
    - 热保护和限流: 支持
    - 输出电容: 最小为 1 µF(输入端),2.2 µF(输出端)

    产品特点和优势


    1. 极低静态电流: 有助于延长电池寿命,特别适合电池供电设备。
    2. 非常低的输出电压温度系数: 确保输出稳定,适应不同环境温度变化。
    3. 逻辑控制关断功能: 具备通过外部信号控制开启和关闭的能力。
    4. 输出电压可编程: 通过外部电阻进行编程,适用范围广。
    5. 紧凑封装: 多种封装选择,便于集成到不同尺寸的电路板设计中。

    应用案例和使用建议


    应用场景:
    - 高效率线性稳压器:适用于需要高效能量转换的应用,如消费电子设备。
    - 电池供电设备:如手持式医疗设备、便携式通讯设备等。
    - 汽车电子系统:用于各种传感器和控制系统中。
    使用建议:
    - 为了提高稳定性,建议在输入和输出端连接适当容量的电容。
    - 在低温环境下使用时,应考虑器件的温度补偿能力,确保稳定运行。

    兼容性和支持


    LP295x-N 系列器件与常见的电路设计标准兼容,可直接替换其他同类器件。此外,德州仪器提供了丰富的技术支持资源,包括详细的文档、软件工具和社区支持。

    常见问题与解决方案


    1. 问题: 设备无法正常工作
    - 解决方案: 检查输入电压是否在允许范围内,确保电容容量正确。

    2. 问题: 输出电压不稳定
    - 解决方案: 确认所有连接点无虚焊,检查反馈回路电阻阻值是否合适。

    总结和推荐


    LP295x-N 系列微功率电压调节器凭借其低功耗、高精度和多功能特点,在电池供电和高效率应用中表现出色。无论是开发新型消费电子产品还是对现有设计进行优化,LP295x-N 都是值得推荐的选择。该系列产品的技术文档丰富且易于理解,配合厂商提供的支持,可以大大简化开发过程并提高产品的可靠性。

LP2950CDT-5.0参数

参数
最小输入电压 -
最大输出电压 5V
输出类型 Fixed
最大压差@电流 600mV@ 100mA
纹波抑制-PSRR -
极性 正极
负载调节 0.2%
稳压器数量 1
线路调节 0.2%
Iq-静态电流 120μA
输出电流 100mA
最大输入电压 30V
最小输出电压 5V
长*宽*高 6.58mm*6.1mm*2.47mm
通用封装 TO-252,TO-252-3
安装方式 贴片安装
包装方式 散装,管装

LP2950CDT-5.0厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2950CDT-5.0数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2950CDT-5.0 LP2950CDT-5.0数据手册

LP2950CDT-5.0封装设计

查看详情并下载
Symbol
Footprint

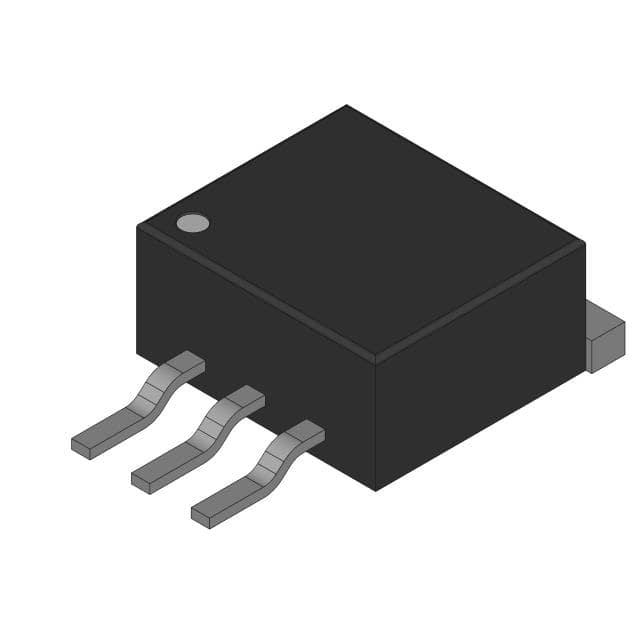

3D Model
