LP2951CM/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments LDO稳压芯片, 1.24 → 29 V输出, 100mA最大输出, 单路输出, SOIC, 表面贴装, 8针
供应商型号: LP2951CM/NOPB
供应商: 国内现货
标准整包数: 1000

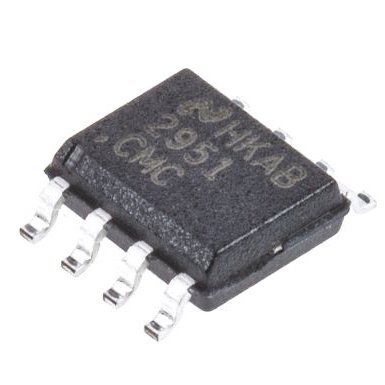

TEXAS INSTRUMENTS LDO稳压器 LP2951CM/NOPB

LP2951CM/NOPB概述


    产品简介


    LP295x-N系列可调微功耗电压调节器是专为电池供电系统设计的高性能器件。它们具有低静态电流(通常为75μA)和极低的压降(典型值为40mV),非常适用于电池供电的应用场景。这些器件提供了多种输出电压版本,包括5V、3V和3.3V,可以满足不同的应用需求。

    技术参数


    - 输入电压范围:2.3V至30V
    - 输出电压:5V、3V和3.3V,可编程输出从1.24V到29V
    - 最大输出电流:100mA
    - 静态电流:75μA(典型值)
    - 压降:40mV(轻负载时典型值),380mV(满载时典型值)
    - 负载和线性调节精度:0.05%(典型值)
    - 工作温度系数:极低的温度系数
    - 封装形式:TO-92、TO-252、SOIC、VSSOP、WSON、PDIP等

    产品特点和优势


    LP295x-N系列电压调节器的主要特点是其超低的静态电流和极低的压降,这使得它们非常适合于电池供电系统。此外,它们还具备出色的负载和线性调节性能,确保了系统的稳定性和可靠性。通过逻辑控制的关机输入,用户可以轻松地进行开关操作,同时还可以使用外部电阻来设置所需的输出电压。这些特点使其在市场上具有较强的竞争力。

    应用案例和使用建议


    应用案例:
    - 高效率线性调节器:LP295x-N系列非常适合用于需要高效电源管理的场合,如手持设备和便携式电子产品。
    - 带欠压保护的调节器:LP295x-N系列具备欠压保护功能,可以在输入电压低于预设阈值时自动关闭,从而保护电路不受损坏。
    - 电池供电的低压调节器:LP295x-N系列的低压降和超低静态电流特性使其特别适合用于电池供电设备,延长电池寿命。
    使用建议:
    - 在使用LP295x-N系列时,需要注意输入电压不能超过30V,并且确保正确的输出电容连接,以保证稳定性。
    - 为了获得最佳的性能,建议使用低ESR的输出电容器(10mΩ至6Ω)。

    兼容性和支持


    LP295x-N系列调节器可以与其他标准的电子元器件兼容,例如常见的电解电容和陶瓷电容。Texas Instruments提供详尽的技术文档和客户支持,包括应用指南和详细的测试报告,以帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    常见问题及解决方案:
    1. 输入电压超出范围导致器件损坏
    - 解决办法:确保输入电压不超过30V。如果需要更高的输入电压,考虑使用额外的稳压电路。
    2. 输出电压不稳定
    - 解决办法:检查外部电容是否正确连接并且符合推荐的规格。通常建议使用2.2μF的输出电容和1μF的输入电容。
    3. 器件在高温下工作不稳定
    - 解决办法:根据热阻参数选择合适的散热方式,确保器件在安全的工作温度范围内运行。

    总结和推荐


    总体而言,LP295x-N系列可调微功耗电压调节器是一款性能优异、用途广泛的器件,特别适合于电池供电的应用场景。其低静态电流、低压降和出色的稳定性使其成为市场上的佼佼者。鉴于其卓越的性能和广泛的应用范围,强烈推荐给需要高效电源管理的系统使用。

LP2951CM/NOPB参数

参数
最大压差@电流 600mV@ 100mA
最大输出电压 29V
输出类型 Adjustable (Fixed)
最小输出电压 1.235V
极性 正极
Iq-静态电流 120μA
输出电流 100mA
最小输入电压 2.3V
负载调节 0.1%
最大输入电压 30V
线路调节 0.1%
纹波抑制-PSRR 51dB
稳压器数量 1
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LP2951CM/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP2951CM/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP2951CM/NOPB LP2951CM/NOPB数据手册

LP2951CM/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
