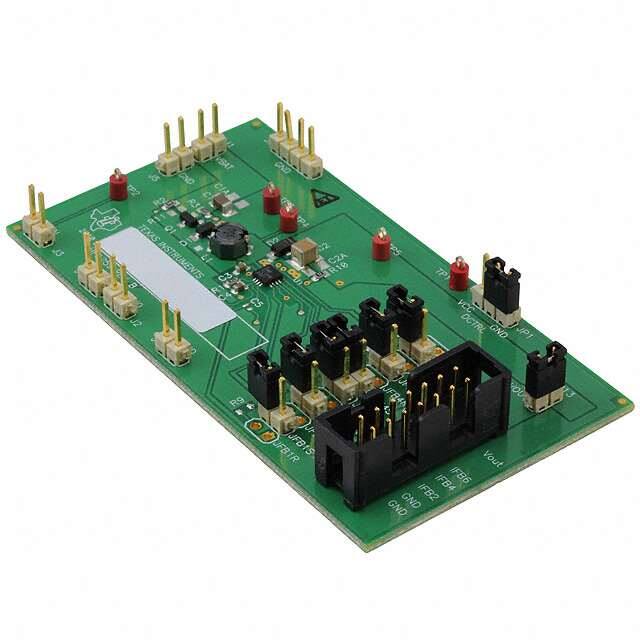

TPS61181AEVM-259

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 24V 1.5A 4.5V 38V 板安装
供应商型号: TPS61181AEVM-259
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS LED驱动器 TPS61181AEVM-259

TPS61181AEVM-259概述

    TPS61181EVM-259/TPS61182EVM-259 用户指南

    产品简介


    TPS61181EVM-259 和 TPS61182EVM-259 是用于评估 Texas Instruments 的 TPS61181/-001、TPS61182/-002 或 TPS61181A/-003 集成电路(IC)的评估模块(EVM)。这些评估模块采用单个电感升压转换器提供高达六个独立调节的电流输出,特别适用于驱动笔记本电脑和平板电脑中的白色发光二极管(WLED)背光。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 (VBAT) | 5 | 24 | - | V |
    | 启用逻辑高电平 (EN) | 1.2 | 6 | - | V |
    | 启用逻辑高电平 (TPS61181A)| 2.0 | 18 | - | V |
    | 输出电压 (V(TP5)) | 30 | 35 | 40 | V |
    | 输出电流 (I(JP13)) | 116 | 120 | 124 | mA |

    产品特点和优势


    TPS6118xEVM-259 具有以下特点和优势:
    - 多路输出:每个模块提供多达六个独立的电流输出,可以灵活配置。
    - 高效能:通过优化设计和组件选择实现高效率。
    - 宽输入电压范围:支持从 5V 到 24V 的输入电压,适应多种电源环境。
    - 强大的保护功能:内置故障保护机制,如短路保护和输入到输出隔离。
    - 简便易用:与外部 WLED 板连接简单,方便快速测试。

    应用案例和使用建议


    - 应用案例:TPS6118xEVM-259 主要应用于笔记本电脑和平板电脑中的 WLED 背光系统。用户可以通过将 EVM 连接到外部的 WLED 串,进行亮度调节、开关时间等方面的测试。
    - 使用建议:
    - 在进行测试时,确保输入电压在指定范围内,以避免损坏设备。
    - 为获得最佳性能,可以考虑调整电感器和电阻器的规格,但需注意可能影响效率。
    - 在实际应用中,根据不同的负载情况调整 PWM 信号频率和占空比,以达到理想的亮度控制效果。

    兼容性和支持


    - 兼容性:TPS6118xEVM-259 可以与 WLEDEVM-260 直接连接,以简化 WLED 串的连接和测试过程。
    - 技术支持:Texas Instruments 提供了详尽的技术文档和支持服务,用户可以在需要时联系技术支持工程师。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | EVM 输出电流不正确 | 检查输入电压和连接是否正确;检查所有跳线和焊点是否松动。 |
    | PWM 亮度控制失效 | 确保 PWM 信号频率和占空比设置正确;检查 DCTRL 和 EN 信号的逻辑电平。 |
    | 设备启动慢 | 检查输入电源稳定性;确保电容和电感选型适当。 |

    总结和推荐


    TPS6118xEVM-259 以其出色的性能和多功能性,在 WLED 背光系统的开发和评估中表现出色。它提供了广泛的电压和电流输出选择,并具备高效的保护机制,使其成为研究和开发的理想工具。因此,强烈推荐给需要评估和开发 WLED 驱动方案的设计工程师。
    此用户指南详细介绍了 TPS6118xEVM-259 的特性、操作和使用方法。如果您有任何疑问或需要进一步的技术支持,请联系 Texas Instruments 的应用工程师。

TPS61181AEVM-259参数

参数
最小输入电压 4.5V
效率 -
输出电流 1.5A
输出数量 -
拓扑 -
最大输入电压 24V
最大输出电压 38V
最小输出电压 -
调光方式 -
功率 -
安装方式 板安装
零件状态 在售
包装方式 盒装

TPS61181AEVM-259厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61181AEVM-259数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS TPS61181AEVM-259 TPS61181AEVM-259数据手册
