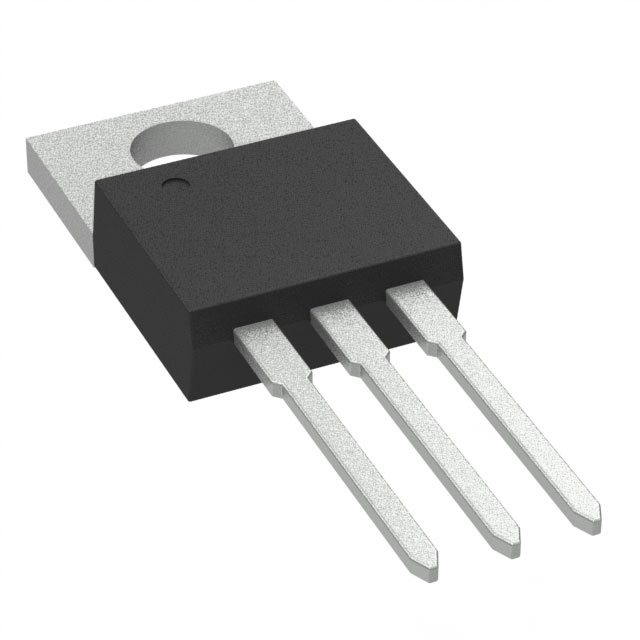

UA79M08CKC

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 59dB(120Hz) 2mA 负极 Fixed 500mA 1 8V 10.5V 8V 25V 1.1V@ 350mA 160 mV 80mV TO-220-3 通孔安装 10.17mm*4.58mm*9.02mm
供应商型号: CY-UA79M08CKC
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 UA79M08CKC

UA79M08CKC概述


    产品简介


    µA79M05 和 µA79M08 固定负电压集成电路电压调节器是互补于 µA78M00 系列的产品,广泛应用于各种场合。这些调节器能够提供高达 500 mA 的输出电流,并具有内部电流限制和热关断功能,使其几乎不受过载影响。此外,这些设备还可用于外部组件,以获得可调输出电压和电流,并且可以作为精密调节器中的功率传递元件。

    技术参数


    - 输入电压范围:-7 V 至 -25 V
    - 输出电压:对于 µA79M05,-4.8 V 至 -5.2 V;对于 µA79M08,-7.7 V 至 -8.3 V
    - 输出电流:最大 500 mA
    - 输入电压调节范围:对于 µA79M05,7 mV 至 50 mV;对于 µA79M08,8 mV 至 80 mV
    - 输入电压范围:对于 µA79M05,-10.5 V 至 -25 V;对于 µA79M08,-7.7 V 至 -25 V
    - 短路输出电流:140 mA
    - 峰值输出电流:0.65 A
    - 温度系数:对于 µA79M05,-0.4 mV/°C;对于 µA79M08,-0.6 mV/°C
    - 输出噪声电压:对于 µA79M05,125 µV;对于 µA79M08,200 µV
    - 热关断温度:150°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    µA79M05 和 µA79M08 调节器的主要特点是其高可靠性、低噪声、内部短路保护和安全区域补偿功能。这些特点使得它们适用于多种应用场景,例如板上调节以消除噪声和分布问题。由于具有内部电流限制和热关断功能,这些设备在出现过载时表现出极强的鲁棒性,因此非常适合用于对稳定性和可靠性要求较高的系统中。

    应用案例和使用建议


    这些调节器可以广泛应用于工业控制系统、医疗设备、通信设备等领域。例如,在一个工业控制系统中,这些调节器可以用来为传感器和其他敏感组件提供稳定的电源,从而确保系统的稳定运行。使用建议包括在设计系统时考虑散热管理,以确保设备能在高温环境下正常工作。另外,为了提高系统的可靠性,可以在电路中加入额外的电容来减少输入和输出纹波。

    兼容性和支持


    µA79M05 和 µA79M08 调节器采用了 TO-220 和 TO-252 封装,支持多种接口标准,确保与其他设备的兼容性。德州仪器(Texas Instruments)提供了详细的参考设计文档,包括封装图纸、标准包装数量、热数据、符号化和 PCB 设计指南,这有助于工程师快速将这些器件集成到他们的设计中。此外,德州仪器还提供了良好的技术支持,以帮助用户解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    常见问题及解决方案如下:
    1. 问题:如何正确连接 µA79M05 或 µA79M08?
    - 解决方案:确保输入电压在规定的范围内(-7 V 至 -25 V),并正确连接输出和接地端。在安装过程中,遵循德州仪器提供的参考设计指南,可以确保正确的连接方式。
    2. 问题:系统过热怎么办?
    - 解决方案:确保有足够的散热措施,如使用散热片或风扇。如果仍然过热,可以检查电路中的其他元件是否有异常发热的情况。
    3. 问题:设备输出电压不稳怎么办?
    - 解决方案:首先检查输入电压是否在规定范围内。如果输入电压正常,则可能是电容老化或损坏,需要更换相应的电容。

    总结和推荐


    综上所述,µA79M05 和 µA79M08 调节器凭借其高可靠性、低噪声、内部短路保护和安全区域补偿功能,非常适合作为固定负电压集成电路电压调节器使用。推荐在各种高可靠性的应用场景中使用这些调节器,特别是在需要高稳定性和鲁棒性的场合。同时,德州仪器提供的全面支持和文档,使用户能够快速有效地将其集成到设计中。

UA79M08CKC参数

参数
纹波抑制-PSRR 59dB(120Hz)
最小输入电压 10.5V
稳压器数量 1
极性 负极
线路调节 80mV
最大输出电压 8V
负载调节 160 mV
输出电流 500mA
最小输出电压 8V
最大压差@电流 1.1V@ 350mA
Iq-静态电流 2mA
最大输入电压 25V
输出类型 Fixed
长*宽*高 10.17mm*4.58mm*9.02mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

UA79M08CKC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UA79M08CKC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS UA79M08CKC UA79M08CKC数据手册

UA79M08CKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
