UCC3305DW

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: No SOIC-28 贴片安装
供应商型号: 25E-UCC3305DW
供应商: 国内现货
标准整包数: 1

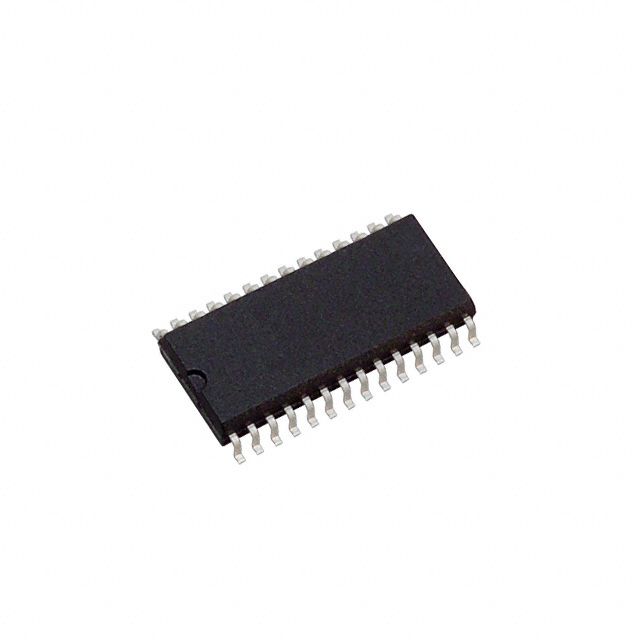

TEXAS INSTRUMENTS LED驱动器 UCC3305DW

UCC3305DW概述

    UCC2305 和 UCC3305 隐形灯控制器技术手册

    1. 产品简介


    UCC2305 和 UCC3305 是专门用于控制和驱动高压放电灯(HID)的电子元器件。这些元器件被广泛应用于汽车前大灯以及其他需要高效率、蓝色白光、小型物理尺寸和长寿命灯具的应用中。它们的特点在于能通过电流模式脉宽调制器对灯泡功率进行精确调节,同时具备温度补偿和全面故障保护功能。

    2. 技术参数


    - 供电电压:UCC2305 和 UCC3305 的 VCC 供电电压分别为 8.0V 和 12.0V。
    - 过流保护:最大峰值输出电流为 ±1.0A。
    - 工作温度范围:UCC2305 的工作温度范围为 -40°C 至 +105°C,而 UCC3305 则为 0°C 至 +70°C。
    - 电气特性:包括 VCC 供电电流、BOOST 供电电流、PWM 输出频率和电流等。
    - 工作环境:宽广的电池电压范围:5V 至 18V。

    3. 产品特点和优势


    - 精确功率调节:可实现对 HID 灯泡功率的精准控制。
    - 温度补偿功能:能够根据灯泡温度的变化自动调整输出功率。
    - 全面故障保护:包含过流保护、过压关断和开短路保护。
    - 适用于多种应用场景:如汽车前大灯和其他照明应用。

    4. 应用案例和使用建议


    应用场景:该产品适用于汽车前大灯、街灯和其它商业照明系统。根据技术手册,该芯片可以与飞轮变换器结合使用,实现恒定功率输出。
    使用建议:
    - 为了确保灯泡温度补偿效果最佳,建议连接 WARMUPC 信号到一个适当的阻值电阻以设定所需的电压。
    - 在长时间不使用时,应将灯泡电源关闭,以便保持 SLOPEC 和 WARMUPC 电容处于安全状态。

    5. 兼容性和支持


    - 与其他电子元器件的兼容性:UCC2305 和 UCC3305 可直接与 N 沟道功率 MOSFET 如 IRF540 相连。
    - 厂商支持:根据制造商提供的文档,对于该产品的技术支持和售后服务,用户可以通过官方渠道获得帮助。

    6. 常见问题与解决方案


    - 问:如何设置 WARMUPC 电容器的充电时间?
    - 答:通过选择适当值的 ISET 电阻,可以调节充电时间。典型值为 100kΩ。
    - 问:如何避免系统在高占空比下出现振荡?
    - 答:可通过增加斜率补偿来防止振荡,即利用外部电阻从 ISENSEIN 连接到电流感测电阻。

    7. 总结和推荐


    综上所述,UCC2305 和 UCC3305 是高性能的 HID 灯泡控制器,适合于多种高压放电灯的应用。它们提供了全面的功能组合,包括电流模式控制、温度补偿和故障保护,使得这些产品在市场上具有很高的竞争力。鉴于其广泛的应用范围和出色的表现,强烈推荐在相关领域内选用这两个型号的产品。

UCC3305DW参数

参数
最小输入电压 -
最大输入电压 -
最大输出电压 -
功率 -
效率 -
输出数量 -
拓扑 -
调光方式 No
最小输出电压 -
输出电流 -
通用封装 SOIC-28
安装方式 贴片安装
零件状态 停产
包装方式 管装

UCC3305DW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC3305DW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LED驱动器 TEXAS INSTRUMENTS UCC3305DW UCC3305DW数据手册

UCC3305DW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 85.9669
5000+ ¥ 82.1189
10000+ ¥ 79.1441
库存: 4344
起订量: 117 增量: 0
交货地:
最小起订量为:10
合计: ¥ 859.66
直接购买
加入购物车
