TPS92513EVM-001

产品分类: LED驱动器
厂牌: TEXAS INSTRUMENTS
产品描述: 24V 1A 2.5V 6V 16V 板安装
供应商型号: TPS92513EVM-001
供应商: 国内现货
标准整包数: 1

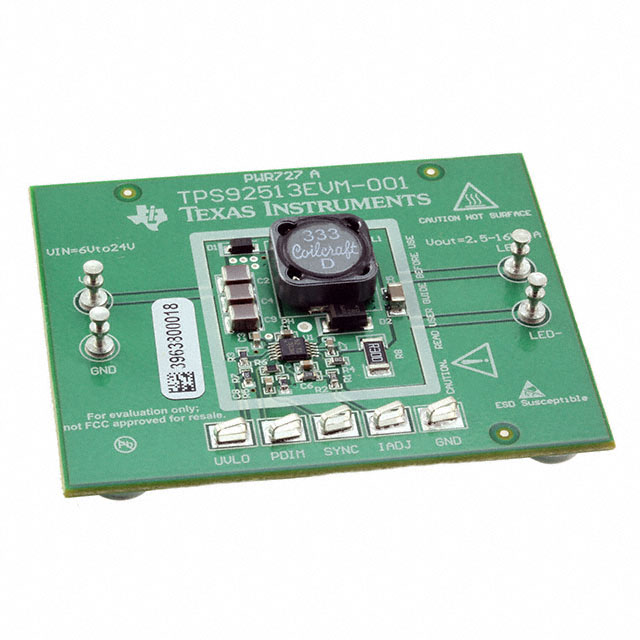

TEXAS INSTRUMENTS LED驱动器 TPS92513EVM-001

TPS92513EVM-001概述

    TPS92513EVM-001 高电流降压调节器用户指南

    1. 产品简介


    TPS92513EVM-001 是一款高电流降压调节器,专为高亮度LED驱动设计。它具备模拟调光和脉宽调制(PWM)调光能力,适用于需要稳定输出电流和高效率的应用场景。此评估模块(EVM)可以帮助设计师评估TPS92513HV降压开关调节器的运行和性能,适用于输入电压范围为4.5 V至60 V的LED驱动应用。

    2. 技术参数


    TPS92513EVM-001 的电气性能规格如下表所示:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入特性
    | 输入电压范围 6 | 24 | V
    | 最大输入电流 1 | A
    | 输入欠压锁定(UVLO)设置 5.7 | 6 | 6.3 | V |
    | 输出特性
    | 输出电压 (VOUT) | LED+ 到 LED– | 2.5 | 16 | V
    | 输出电流 0.95 | 1 | 1.05 | A |
    | 输出电流纹波 | 20 | mApp|
    | 调光范围 | 模拟调光 | 10:1 |
    PWM调光 | 100:1 |
    | 系统特性
    | 效率 | 输入电压 = 16 V, 4个LED 94 | %
    | 开关频率 570 | kHz

    3. 产品特点和优势


    - 宽输入电压范围:4.5 V 至 60 V,适用于各种不同的供电需求。
    - 高效率:在特定条件下,效率高达94%。
    - 多种调光方式:具备模拟调光和PWM调光两种模式,调光比分别为10:1和100:1。
    - 良好的线性调节:确保在不同输入电压下稳定的输出电流。
    - 保护功能:集成输入欠压保护功能,保证系统的稳定运行。

    4. 应用案例和使用建议


    - 典型应用:此转换器适用于LED灯条、舞台照明和汽车照明等高亮度LED驱动应用。
    - 使用建议:在使用时,确保输入电压稳定,并遵循手册中的连接指导,以获得最佳性能。例如,将LED负载的导线尽量短且紧密缠绕,减少电压降和EMI干扰。

    5. 兼容性和支持


    - 兼容性:TPS92513EVM-001 与其他标准接口兼容,可以方便地集成到现有系统中。
    - 技术支持:Texas Instruments 提供详尽的技术文档和支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:如何正确连接PWM调光?
    - 解决方案:将PWM信号施加在PDIM测试点上,低电平为GND,高电平为2V至4.5V,频率范围为100 Hz至1 kHz。
    - 问题2:如何监控UVLO状态?
    - 解决方案:通过测试点UVLO直接监测UVLO引脚电压。将UVLO拉至GND可以禁用芯片并进入低功耗关机模式。


    7. 总结和推荐


    综上所述,TPS92513EVM-001 高电流降压调节器具有优异的性能和广泛的应用范围,非常适合需要高效率和稳定输出电流的LED驱动应用。强烈推荐给需要高亮度LED驱动的设计者和工程师。

TPS92513EVM-001参数

参数
输出电流 1A
调光方式 -
效率 -
最大输入电压 24V
最小输出电压 2.5V
最大输出电压 16V
最小输入电压 6V
输出数量 -
功率 -
拓扑 -
安装方式 板安装
零件状态 在售
包装方式 盒装
