LP5904TMX-1.2/NOPB

产品分类: LDO稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 88dB~30dB(100Hz~2Mhz) 50μA 正极 Fixed 200mA 1 1.2V 2.2V 1.2V 5.5V 150mV@ 200mA 0.002%/mA(Typ) 0.06(Typ) DSBGA-4 贴片安装,黏合安装
供应商型号: LP5904TMX-1.2/NOPB
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS LDO稳压器 LP5904TMX-1.2/NOPB

LP5904TMX-1.2/NOPB概述


    产品简介


    LP5904 线性稳压器
    产品类型:LP5904 是一款适用于射频(RF)和模拟电路的低噪声线性稳压器,能够提供高达200mA的输出电流。
    主要功能:
    - 稳定且无噪声的电源供应,无需外部旁路电容器。
    - 高功率抑制比(PSRR)。
    - 低静态电流和极低的启动时间。
    应用领域:
    - 手机、PDA手持设备。
    - 无线局域网络(WLAN)设备。
    - 其他需要稳定低噪声电源的电子设备。

    技术参数


    - 输入电压范围:2.2V 至 5.5V。
    - 输出电压范围:1.2V 至 4.4V(以25mV为步长)。
    - 输出电流:最大200mA。
    - 低输出噪声:在200mA时为6.5µVRMS。
    - 负载调整率:在1mA至200mA负载范围内为0.002%/mA。
    - 电源抑制比(PSRR):在1kHz时为78dB。
    - 热关断温度:150°C。
    - 启动时间:85µs。
    - dropout电压:典型值为95mV。

    产品特点和优势


    LP5904的独特之处在于其独特的设计技术,能够在没有外部旁路电容器的情况下提供极低的噪声。此外,其具备热过载和短路保护,可以在-40°C到+125°C的宽温度范围内工作。这款稳压器还支持远程输出电容器放置,这使得设计更加灵活,适合多种应用场景。

    应用案例和使用建议


    应用案例:
    - 在手机和平板电脑中,LP5904可以作为主稳压器使用,提供稳定的电源供应,减少噪声干扰。
    - 在无线局域网设备中,LP5904可以用于提供稳定的RF电源,提高信号传输质量。
    使用建议:
    - 使用前确保输入电压范围在2.2V至5.5V之间,并且在输出端连接一个1.0µF的低ESR陶瓷电容。
    - 为了保证最佳性能,建议选择具有低温度漂移和高容差(30%以上)的陶瓷电容。
    - 设计中应考虑热管理,尤其是在高功率应用中。

    兼容性和支持


    - 兼容性:LP5904 支持与其他标准芯片级接口相兼容的电路设计。
    - 支持和维护:德州仪器提供了详细的技术文档和支持服务,用户可以通过联系当地销售办事处获取更多帮助和最新的产品信息。

    常见问题与解决方案


    - 问题1:启动时间较长?
    - 解决方法:检查输入电容和输出电容的容值是否符合要求,确保所有连接正确无误。

    - 问题2:输出电压波动较大?
    - 解决方法:检查输入电压是否稳定,并确保输入和输出电容的容值满足设计要求。

    - 问题3:短路保护失效?
    - 解决方法:确认短路电流限制是否在规定的范围内,必要时可以更换新的稳压器。

    总结和推荐


    LP5904 线性稳压器凭借其低噪声、高PSRR和低启动时间等特点,在射频和模拟电路的应用中表现出色。它不仅简化了系统设计,还提高了整体性能。建议在需要稳定、低噪声电源的应用中选用此产品。如果您正在寻找一款可靠、高效且易于集成的稳压器,LP5904 将是您的理想选择。

LP5904TMX-1.2/NOPB参数

参数
纹波抑制-PSRR 88dB~30dB(100Hz~2Mhz)
负载调节 0.002%/mA(Typ)
稳压器数量 1
最大输出电压 1.2V
最大压差@电流 150mV@ 200mA
Iq-静态电流 50μA
最小输出电压 1.2V
输出类型 Fixed
极性 正极
最大输入电压 5.5V
线路调节 0.06(Typ)
输出电流 200mA
最小输入电压 2.2V

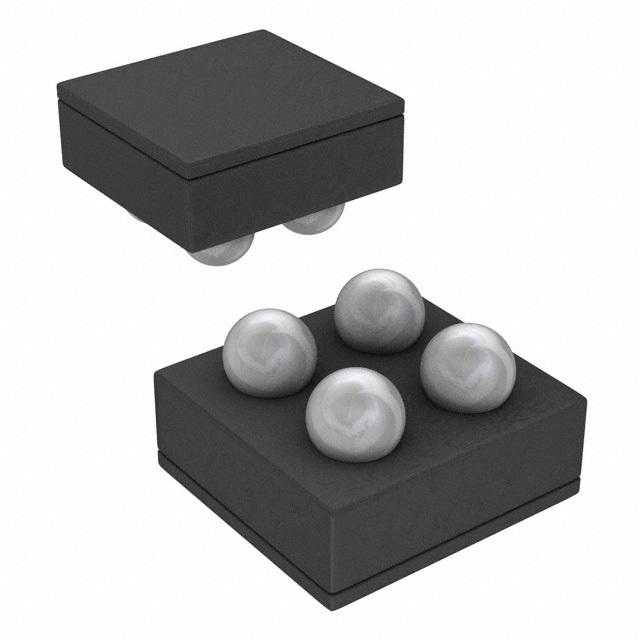

通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

LP5904TMX-1.2/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LP5904TMX-1.2/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LDO稳压器 TEXAS INSTRUMENTS LP5904TMX-1.2/NOPB LP5904TMX-1.2/NOPB数据手册
